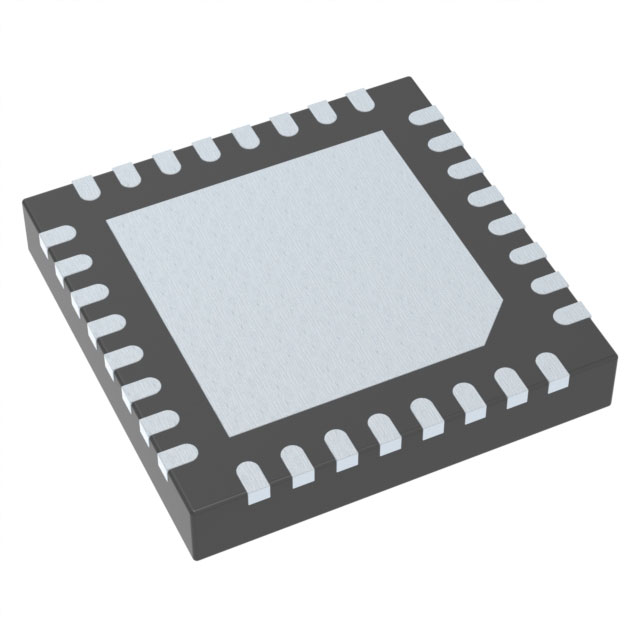

9DBV0441AKLF

产品分类: 时钟发生器
产品描述: 瑞萨电子 时钟缓冲器, 32引脚, VFQFPN封装
供应商型号: 2629011
供应商: 海外现货
标准整包数: 2
RENESAS ELECTRONICS 时钟发生器 9DBV0441AKLF

9DBV0441AKLF概述


    产品简介


    9DBV0441 是由 Integrated Device Technology, Inc.(IDT)推出的 SOC-Friendly 1.8V Very-Low-Power(VLP)PCIe 家族的一员。该器件主要作为 PCIe Gen1–4 零延迟缓冲器(ZDB)和扇出缓冲器(FOB)使用。它集成了输出端接,提供 100Ω 的阻抗,直接连接到 100Ω 的传输线。此外,该器件具备四个输出使能功能,用于时钟管理,以及三个可选的 SMBus 地址。

    技术参数


    - 输出特性:
    - 四个低功耗(LP)HCSL 差分对(DIF),每个 DIF 的阻抗为 100Ω。

    - 关键规格:
    - DIF 周期到周期抖动 < 50ps
    - DIF 输出到输出偏移 < 50ps
    - PCIe Gen4 下的 DIF 增加相位抖动 < 100fs RMS
    - 12kHz 到 20MHz 范围内的 DIF 增加相位抖动 < 300fs RMS

    - 电源和温度范围:
    - 供电电压:1.7V 至 1.9V
    - 商业范围:0°C 至 70°C
    - 工业范围:-40°C 至 85°C

    产品特点和优势


    - 直接连接至 100Ω 传输线: 比标准 HCSL 输出节省 16 个电阻。
    - 低功耗: 在锁相环模式下典型功耗仅为 53mW。
    - 支持频谱展宽: 允许使用频谱展宽来减少电磁干扰。
    - 灵活的控制选项: 支持独立启用和禁用四个输出通道。
    - 可编程特性: 可编程斜率和输出幅度,适用于不同的应用环境。
    - 小巧封装: 尺寸仅为 5 × 5mm,占用最少的板空间。

    应用案例和使用建议


    应用案例:
    - PCIe Gen1–3 零延迟缓冲器(ZDB)
    - PCIe Gen1–4 扇出缓冲器(FOB)
    使用建议:
    - 在设计过程中考虑使用 SMBus 进行设备配置和控制,以简化系统复杂度。
    - 根据具体的应用环境调整输出斜率和幅度,以确保信号完整性。
    - 注意时钟同步和抖动的限制,以防止数据传输错误。

    兼容性和支持


    - 兼容性: 该器件与多种 PCIe 设备兼容,支持 SMBus 接口与旧版控制器兼容。
    - 支持: IDT 提供详尽的技术文档和支持服务,包括 SMBus 控制和设备配置指南。

    常见问题与解决方案


    问题 1: 输出不正常工作,如何排查?
    - 解决方案: 检查供电电压是否符合要求,确认 SMBus 地址设置正确,并确保输入参考时钟稳定。
    问题 2: 输出频率不符合预期,如何调整?
    - 解决方案: 使用 SMBus 表进行频率选择配置,检查并调整输出使能和时钟分频设置。

    总结和推荐


    总结:
    9DBV0441 以其低功耗、高可靠性、灵活的配置能力和良好的信号完整性,在 PCIe 应用中表现出色。其集成的输出端接减少了外部组件的使用,节省了宝贵的板空间。结合其优良的性能和多样化的功能,9DBV0441 是 PCIe 应用的理想选择。
    推荐:
    强烈推荐使用 9DBV0441 作为 PCIe Gen1–4 应用中的零延迟缓冲器和扇出缓冲器。其卓越的性能和便捷的配置使其成为高性能 PCIe 系统的理想解决方案。

9DBV0441AKLF参数

参数
输入信号类型 差分
最大输出频率 137.5MHz
典型供电电流 35mA
最大工作供电电压 1.9V
差分 - 输入:输出
最大占用比 55%
输出数量 4
最小工作供电电压 1.7V
电路数 1
最大输入频率 137.5MHz
输出信号类型 差分
长*宽*高 5mm*5mm*1mm
通用封装 QFN
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
