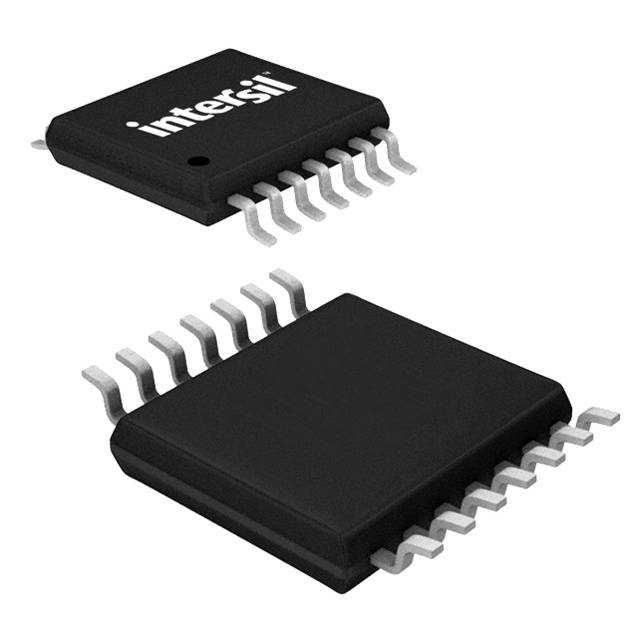

ISL23425TFVZ

产品分类: 数字电位器
产品描述: 100μA ±45ppm/℃ 线性 100KΩ 256 2 Volatile 5.5V SPI Potentiometer TSSOP-14 贴片安装 5mm*4.4mm*900μm
供应商型号: ISL23425TFVZ-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 数字电位器 ISL23425TFVZ

ISL23425TFVZ概述

    ISL23425 双路256抽头低电压数字电位器技术手册

    1. 产品简介


    ISL23425 是一款易挥发、低电压、低噪声、低功耗的双路256抽头数字电位器(DCP),具有SPI总线接口。该产品集成了两个DCP内核、滑动电阻开关和控制逻辑,采用单片CMOS集成电路制造。ISL23425可广泛应用于电源管理、传感器电路调节、电池供电设备的增益调整及射频功率放大器偏置补偿等领域。

    2. 技术参数


    - 总电阻:10kΩ、50kΩ 或 100kΩ
    - 最大供应电流:无串行总线活动时(待机状态)
    - VCC 和 VLOGIC = 5V 时为 4μA
    - VCC 和 VLOGIC = 1.7V 时为 1.7μA
    - 休眠模式:断开DCP电阻,降低功耗
    - 供电电压:
    - VCC:1.7V 至 5.5V 模拟电源
    - VLOGIC:1.2V 至 5.5V SPI总线/逻辑电源
    - 温漂系数:W选项为125ppm/°C;U选项为65ppm/°C;T选项为45ppm/°C
    - 功耗:Wiper电阻为70Ω(VCC=3.3V时典型值)
    - 工作温度范围:-40°C 至 +125°C
    - 封装:14引脚TSSOP 或 16引脚µTQFN

    3. 产品特点和优势


    - 双重通道设计:每个封装提供两个DCP内核,实现多通道控制
    - 高分辨率:提供256个电阻抽头,适用于精密控制需求
    - 宽电压范围:VLOGIC支持低至1.2V,无需额外电平转换
    - 低功耗:休眠模式显著减少功耗
    - 宽工作温度范围:从-40°C到+125°C,适用于工业级应用
    - 鲁棒性:ESD评级较高,适合复杂系统中使用

    4. 应用案例和使用建议


    应用案例:
    - 电源管理:通过调节输出电压,实现对系统电源的精确管理
    - 传感器电路:用于微调传感器的输入信号
    - RF功率放大器:实现偏置补偿,提高系统稳定性
    使用建议:
    - 确保供电电压在规定的范围内波动,避免电压不稳定导致误差
    - 在应用过程中,注意温度变化对电阻的影响,适时校准
    - 考虑到可能存在的噪声,采取适当措施进行滤波

    5. 兼容性和支持


    ISL23425 与标准SPI总线接口兼容,方便与其他控制器通信。此外,厂商提供详尽的技术支持文档,确保用户能够顺利部署和使用该产品。

    6. 常见问题与解决方案


    - Q:电源电压超出规定范围怎么办?
    - A: 遵循推荐的电源电压范围操作,如果超出,请重新调整电源设计。
    - Q:如何防止温度漂移?
    - A: 使用内置温度补偿功能,或在系统中添加外部温度补偿模块。
    - Q:如何保证电位器的稳定性?
    - A: 在设计时考虑稳压电路,确保电位器的工作条件稳定。

    7. 总结和推荐


    总结:ISL23425是一款集多功能、高性能于一体的低电压数字电位器。它的多重优点使其在多种工业应用中具有广泛的适用性,尤其适用于需要高精度、低功耗的场合。
    推荐:强烈推荐ISL23425给需要在苛刻环境下保持高精度和稳定性的工程师和设计师们。其卓越的性能和易于集成的特点使其成为市场上的理想选择。

ISL23425TFVZ参数

参数
电阻值 100KΩ
存储器类型 Volatile
电路数 2
最小工作供电电压 -
典型供电电流 100μA
温度系数 ±45ppm/℃
最大工作供电电压 5.5V
抽头类型 线性
接口类型 SPI
配置 Potentiometer
抽头数 256
长*宽*高 5mm*4.4mm*900μm
通用封装 TSSOP-14
安装方式 贴片安装
零件状态 在售
包装方式 管装
