X9241AUVIZ

产品分类: 数字电位器
产品描述: 3mA ±300ppm/℃ 线性 50KΩ 64 4 Non-Volatile 5.5V I²C Potentiometer TSSOP-20 贴片安装 6.6mm*4.5mm*1.05mm
供应商型号: 968-X9241AUVIZ
供应商: Mouser
标准整包数: 1

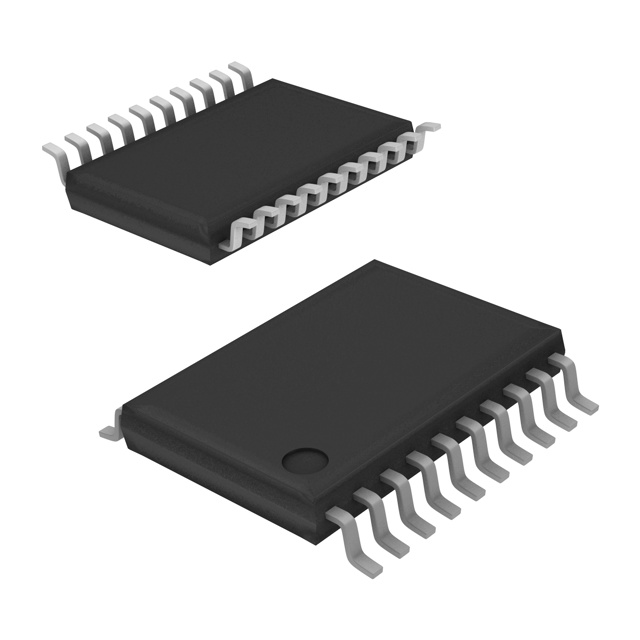

RENESAS ELECTRONICS 数字电位器 X9241AUVIZ

X9241AUVIZ概述


    产品简介


    产品名称:X9241A Quad Digital Controlled Potentiometers (XDCP™)
    基本介绍:
    X9241A 是一款四通道数字控制电位器(XDCP™),集成在一个单片CMOS微电路中。该器件具有高可靠性,低功耗,非易失存储等特性,适用于各种控制、参数调整和信号处理应用。

    技术参数


    - 封装类型: 20引脚塑料DIP,20引脚TSSOP,20引脚SOIC
    - 电压范围: 电源电压+5V,终端电压+/-3.0V
    - 功率等级: 每个电位器的最大功率为50mW
    - 最大额定值:
    - 电源电压:5V ±10%
    - 最大温度范围:-65°C至+135°C
    - 存储温度:-65°C至+150°C
    - 寄存器数据保留时间: 高达100年
    - 耐久性: 每比特每寄存器至少10万次数据变化
    - 容差:
    - 端到端电阻:-20%至+20%
    - 电位器电阻:电流为(VH - VL)/ RTOTAL时,40至130Ω
    - 输入输出电容:19pF(SDA)
    - 引脚电容:12pF(A0-A3,SCL)
    - 通信参数:
    - SCL 时钟频率:0至100kHz
    - 通信数据频率:0至100kHz
    - 写周期时间(非易失性写操作):最小10ms
    - Wiper响应时间:停止产生后500µs
    - 电位器响应时间:SCL LOW后1000µs

    产品特点和优势


    特点:
    - 四通道集成设计
    - 2线串行接口
    - 直接读写/传输电位器位置
    - 4个非易失性数据寄存器
    - 3种阻值配置:2kΩ、10kΩ、50kΩ 或组合
    - 分辨率:每个电位器64抽头
    - 符合RoHS标准
    - 低功耗CMOS
    优势:
    - 高度集成,节省空间
    - 快速通信和响应时间
    - 非易失性存储确保持久保存设置
    - 高可靠性和耐用性
    - 多种封装选择满足不同应用需求

    应用案例和使用建议


    应用场景:
    - 工业控制
    - 参数调整
    - 信号处理
    使用建议:
    - 在工业环境中使用时,应注意高温影响,确保设备周围环境温度不超过最高额定值
    - 使用外部电容器来过滤输入噪声,提高系统稳定性
    - 针对需要精细调整的应用,考虑使用增量/减量命令来实现连续调节

    兼容性和支持


    - X9241A 支持多种封装,如20Ld塑料DIP、20Ld TSSOP 和 20Ld SOIC,具体型号根据不同的温度范围和引脚配置有所不同。
    - 制造商提供了详细的技术支持和售后服务,用户可以通过官网了解最新的技术支持文档。

    常见问题与解决方案


    - Q: 设备无法正常工作
    - A: 检查电源电压是否在允许范围内,确认所有引脚正确连接。

    - Q: 设备写入数据后丢失
    - A: 确保在进行非易失性写操作时,遵循正确的电源上升时间要求。

    总结和推荐


    综合评估:
    - X9241A 是一款高度集成且多功能的数字电位器,具有出色的可靠性和耐用性。
    - 多种阻值配置和分辨率选项使其能够适应多种应用需求。
    - 尽管初期成本较高,但其强大的功能和高性能使其成为很多应用场景的理想选择。
    推荐使用:
    - 推荐在需要高精度和非易失性存储的工业控制系统中使用此产品。
    - 对于信号处理和参数调整也有很好的应用前景。

X9241AUVIZ参数

参数
电阻值 50KΩ
温度系数 ±300ppm/℃
存储器类型 Non-Volatile
配置 Potentiometer
抽头数 64
电路数 4
接口类型 I²C
最小工作供电电压 -
抽头类型 线性
最大工作供电电压 5.5V
典型供电电流 3mA
长*宽*高 6.6mm*4.5mm*1.05mm
通用封装 TSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

X9241AUVIZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

X9241AUVIZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS X9241AUVIZ X9241AUVIZ数据手册
