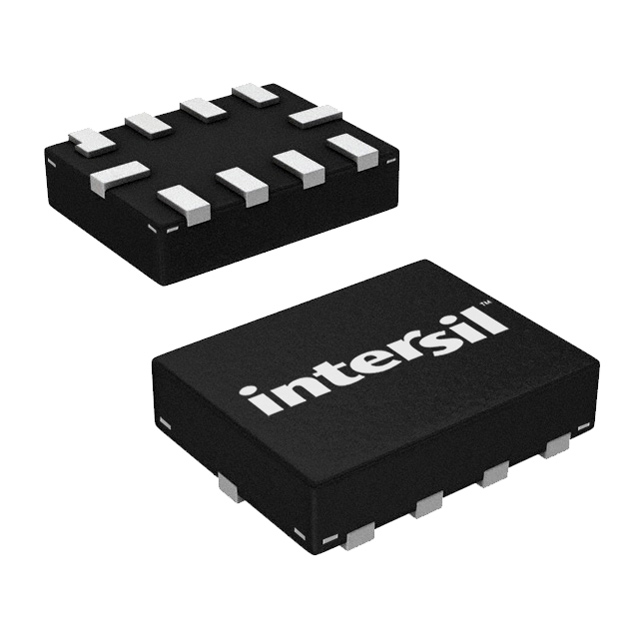

ISL23415TFRUZ-TK

产品分类: 数字电位器
产品描述: 100μA ±70ppm/℃ 线性 100KΩ 256 1 Volatile 5.5V SPI Potentiometer QFN 贴片安装,黏合安装 2.1mm*1.6mm*500μm
供应商型号: Q-ISL23415TFRUZ-TK
供应商: 期货订购
标准整包数: 2000
RENESAS ELECTRONICS 数字电位器 ISL23415TFRUZ-TK

ISL23415TFRUZ-TK概述

    ISL23415 单通道低电压数字控制电位器(XDCP™)技术手册

    产品简介


    ISL23415 是一款基于单片CMOS集成技术的数字控制电位器,集成了数字控制核心、控件开关和控制逻辑。这款电位器采用256个电阻段和CMOS开关实现,通过SPI总线接口由用户控制。其Wiper寄存器的内容决定了电位器的位置,当设备上电时,ISL23415的电位器会始终启动在中点位置(128个电阻段位置)。该产品具有低功耗、低噪声的特点,适用于电池供电的设备。

    技术参数


    - 电阻段数量:256
    - 接口:SPI串行接口
    - 电源范围:
    - VCC:1.7V到5.5V
    - VLOGIC:1.2V到5.5V
    - Wiper电阻:典型值为70Ω(@VCC=3.3V)
    - 关闭模式:强制电位器进入开路状态,内部RW短接到RL
    - 开启预设:启动时,电位器预设在中点位置
    - 关闭和待机电流:<2.8µA(最大值)
    - 电位器终端电压:0V到VCC
    - 电阻值:10kΩ、50kΩ或100kΩ
    - 温度范围:-40°C到+125°C
    - 封装形式:10 Ld MSOP或10 Ld µTQFN
    - 无铅(符合RoHS标准)

    产品特点和优势


    ISL23415 的独特功能包括低电压操作、低功耗、小巧封装以及广泛的温度范围,使其非常适合于电池供电设备。其1.2V到5.5V的VLOGIC供应电压范围使得它可以直接连接低逻辑电平而无需额外的电压转换器。此外,该产品具有1.2V到5.5V的宽广电压范围,增强了其在不同应用中的灵活性和可靠性。

    应用案例和使用建议


    ISL23415 在多个领域有着广泛的应用,例如电源调整、RF功率放大器偏置补偿、LCD偏置补偿以及便携式医疗设备校准等。在电源调整应用中,ISL23415可以用于调整输出电压,从而确保设备的稳定运行。对于RF功率放大器,它可以用来进行偏置补偿,以确保最佳的工作状态。在LCD偏置补偿中,它可以精确调整电压,提高显示效果。对于便携式医疗设备,ISL23415能够提供精准的电阻调整,以满足医疗应用的严格要求。

    兼容性和支持


    ISL23415 支持多种电源电压范围,使其在不同环境下都能稳定工作。厂商提供了详细的资料和支持文档,确保用户能够顺利使用并维护设备。

    常见问题与解决方案


    - 问题:如何设置ISL23415的初始电阻位置?
    - 解决方案:启动时,电位器预设在中点位置(128个电阻段位置),可以通过SPI接口设置所需的电阻位置。

    - 问题:在低电压情况下,如何确保ISL23415的正常工作?
    - 解决方案:确保VCC和VLOGIC的电压在指定范围内(1.7V到5.5V,1.2V到5.5V),同时遵循正确的连接方式。

    总结和推荐


    ISL23415 是一款功能强大且灵活的数字控制电位器,具有广泛的电压范围和多种电阻选项,适合各种复杂的应用场景。它的低功耗、低噪声特性以及高可靠性使其成为市场上极具竞争力的产品。推荐在需要高精度电阻调整和宽泛温度范围的场合使用ISL23415。

ISL23415TFRUZ-TK参数

参数
温度系数 ±70ppm/℃
抽头类型 线性
电路数 1
电阻值 100KΩ
最大工作供电电压 5.5V
最小工作供电电压 -
典型供电电流 100μA
接口类型 SPI
抽头数 256
存储器类型 Volatile
配置 Potentiometer
长*宽*高 2.1mm*1.6mm*500μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL23415TFRUZ-TK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL23415TFRUZ-TK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS ISL23415TFRUZ-TK ISL23415TFRUZ-TK数据手册

ISL23415TFRUZ-TK封装设计

查看详情并下载
Symbol
Footprint
3D Model
