ICL7126CPLZ

产品分类: ADC/DAC-专用型
产品描述: LCD 单相供电 3sps 3.5 Digit 2 PDIP-40 通孔安装
供应商型号: 9663576
供应商: 海外现货
标准整包数: 1

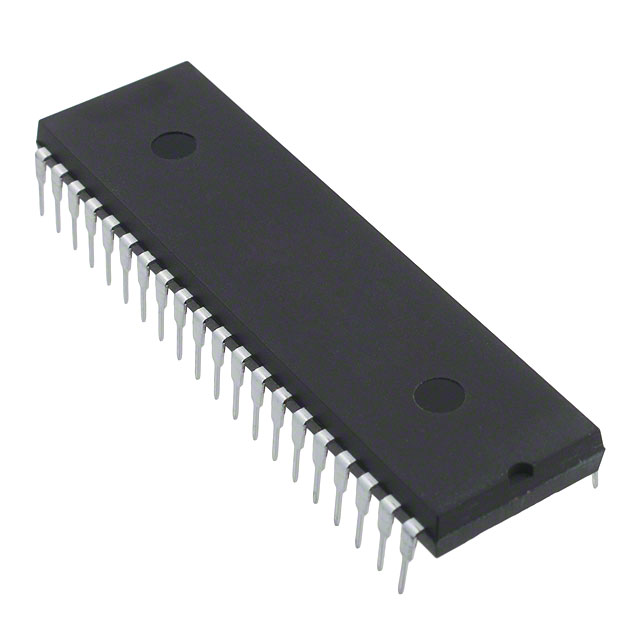

RENESAS ELECTRONICS ADC/DAC-专用型 ICL7126CPLZ

ICL7126CPLZ概述

    ICL7126 3 1/2 Digit Low Power Single Chip A/D Converter

    产品简介


    ICL7126是一款高性能且低功耗的3 1/2位模拟数字转换器(A/D转换器)。该芯片集成了所有的主动组件,包括七段解码器、显示驱动器、参考电压源和时钟电路,使其适用于多种应用。ICL7126专为液晶显示器(LCD)设计,能够直接驱动LCD,无需额外外部组件。其供电电流仅为100μA,非常适合于9V电池操作。

    技术参数


    - 系统性能
    - 零输入读数:VIN = 0.0V时,全量程=200mV时,零输入读数范围为±000.0
    - 比率读数:VIN = VREF时,全量程=200mV时,比率读数范围为999
    - 线性度:全量程=200mV或2V时,最大偏离最佳直线拟合的偏差为±0.2计数
    - 共模抑制比(VCM = ±1V,VIN = 0V时):50dB/V
    - 噪声(峰峰值值不超过95%时间):15μV
    - 泄漏电流:输入VlN = 0V时,典型值为1pA
    - 零读数漂移(0℃到70℃时):0.2μV/℃
    - 量程系数温度系数:VIN = 199mV,0℃到70℃时,量程系数变化范围为±1ppm/℃
    - 电源电流(VIN = 0V时):70μA至100μA
    - 段驱动电压(峰峰值):4V至6V
    - 功耗:小于1mW
    - 工作条件
    - 工作温度范围:0℃至70℃
    - 最大存储温度范围:-65℃至150℃
    - 引脚:40引脚PDIP封装

    产品特点和优势


    ICL7126具备以下独特功能和优势:
    - 超长电池寿命:在8,000小时的典型9V电池使用寿命内,无需更换电池。
    - 真差分输入和参考:适用于所有系统,特别是在测量负载细胞、应变仪等桥式传感器时,能显著提高精度。
    - 低噪声:峰值到峰值噪声低于15μV。
    - 单电源操作:只需添加10个无源组件和一个显示器,即可构建高性能面板仪表或多用途仪表。

    应用案例和使用建议


    ICL7126适用于多种应用,如电池供电仪表、多用途仪表等。例如,在图1中展示了典型的LCD显示应用电路。对于需要更精确测量的应用,可以考虑通过调整电容和电阻值来优化电路。具体示例见下图。

    兼容性和支持


    - 兼容性:ICL7126与ICL7106引脚兼容,方便用户替换现有设计。
    - 支持和维护:提供全面的技术支持,保证产品在整个生命周期内的正常使用。

    常见问题与解决方案


    - 问题1:如果在测量过程中出现零点漂移,可能是由于温度变化引起的。解决方案:可以通过调整温度补偿电容值来减小温度对零点漂移的影响。
    - 问题2:当出现较大的共模电压干扰时,会导致信号失真。解决方案:增加输入缓冲器以增强共模抑制能力。
    - 问题3:长时间处于灯测试模式可能会损坏LCD显示器。解决方案:尽量减少灯测试模式的使用时间。

    总结和推荐


    ICL7126是一款高度集成且性能卓越的A/D转换器,特别适合用于便携式仪表和低功耗设备。其卓越的稳定性和准确性,使其成为众多应用领域的理想选择。总体而言,强烈推荐使用ICL7126,特别是对于需要高精度测量且追求低成本的场合。

ICL7126CPLZ参数

参数
电压 - 电源,数字 -
分辨率 3.5 Digit
采样率 3sps
接口类型 LCD
位数 -
供电类型 单相供电
通道数 2
电压-电源,模拟 -
53.2mm(Max)
14.73mm(Max)
4.95mm(Max)
通用封装 PDIP-40
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ICL7126CPLZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ICL7126CPLZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS ADC/DAC-专用型 RENESAS ELECTRONICS ICL7126CPLZ ICL7126CPLZ数据手册

ICL7126CPLZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 47.79
10+ ¥ 42.8198
25+ ¥ 42.8198
50+ ¥ 42.0552
100+ ¥ 42.0552
250+ ¥ 41.2905
500+ ¥ 41.2905
库存: 390
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 47.79
