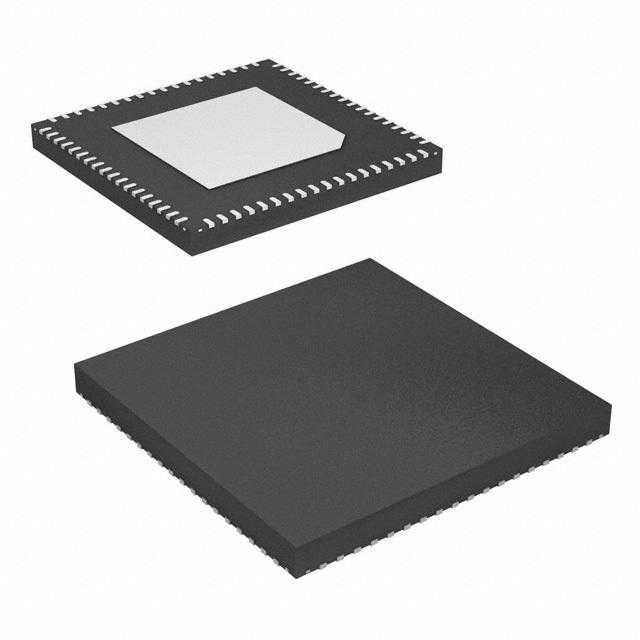

KAD5610P-21Q72

产品分类: 模数转换器(ADC)
产品描述: 1.7V~1.9V 60.8dB 210Msps 10bit 2 10 LVDS,Parallel Differential 1.7V~1.9V SAR QFN-EP-72 贴片安装 10mm*10mm*600μm
供应商型号: Q-KAD5610P-21Q72
供应商: 期货订购
标准整包数: 32
RENESAS ELECTRONICS 模数转换器(ADC) KAD5610P-21Q72

KAD5610P-21Q72概述

    KAD5610P 双通道10位ADC产品技术手册

    产品简介


    KAD5610P 是一款由Intersil推出的高性能低功耗双通道10位模拟到数字转换器(ADC)。这款ADC采用FemtoCharge™技术制造,能够在标准CMOS工艺下实现高达250MSPS的采样速率。该系列产品包括四个型号,分别支持250MSPS(KAD5610P-25)、210MSPS(KAD5610P-21)、170MSPS(KAD5610P-17)和125MSPS(KAD5610P-12),均具有针脚兼容特性。KAD5610P广泛应用于宽带通信、雷达及卫星天线阵列处理、高精度数据采集等领域。

    技术参数


    - 主要规格:
    - SNR (信噪比): 在105MHz输入频率下为60.7dBFS(-1dBFS)
    - SFDR (无杂散动态范围): 在105MHz输入频率下为86.1dBc(-1dBFS)
    - 功耗:
    - 250MSPS时为411mW
    - 125MSPS时为327mW
    - 关键特性:
    - 程序化增益、偏移和延时控制
    - 1.3GHz的模拟输入带宽
    - 60fs的时钟抖动
    - 超范围指示器
    - 可编程时钟分频器: ÷1, ÷2或÷4
    - 数字输出格式: 二进制补码、格雷码或二进制码
    - 低电压差分信号(LVDS)或低压互补金属氧化物半导体(LVCMOS)输出
    - 内置自测试模式
    - 单电源1.8V供电
    - 无铅(RoHS合规)

    产品特点和优势


    KAD5610P的最大优势在于其高速度和高性能的结合,特别是其出色的信噪比和无杂散动态范围指标。这使其在雷达系统、卫星天线阵列处理和宽带通信中表现出色。此外,该产品的灵活性使得用户能够通过SPI接口对其进行配置和控制,从而满足不同应用场景的需求。其超范围指示器等功能增强了系统的可靠性。

    应用案例和使用建议


    - 应用案例: KAD5610P被用于WiMAX和微波接收器、雷达系统以及高精度数据采集设备中。
    - 使用建议: 在设计时需要考虑适当的电源管理和散热措施,以确保产品的长期稳定运行。此外,对于高带宽的应用,需确保时钟信号的纯净度,避免引入额外的噪声干扰。

    兼容性和支持


    KAD5610P 支持LVDS和LVCMOS两种输出格式,适用于不同的电路设计需求。Intersil提供了详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1: 设备在运行过程中出现过热现象。
    - 解决方案: 检查并改善散热条件,合理布置电源管理单元,避免电源过载。
    - 问题2: 信号失真严重。
    - 解决方案: 优化时钟信号的质量,确保其干净无扰动;检查并调整输入信号的幅度和频率。

    总结和推荐


    KAD5610P凭借其卓越的性能和灵活的配置能力,在各种高端应用领域中展现出了强大的竞争力。特别是在需要高速和高精度转换的场合,其表现尤为突出。因此,强烈推荐在需要高性能ADC的应用中使用KAD5610P。

KAD5610P-21Q72参数

参数
采样率 210Msps
分辨率 10bit
电压 - 电源,数字 1.7V~1.9V
电压-电源,模拟 1.7V~1.9V
接口类型 LVDS,Parallel
通道数 2
信噪比 60.8dB
架构 SAR
位数 10
输入类型 Differential
长*宽*高 10mm*10mm*600μm
通用封装 QFN-EP-72
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

KAD5610P-21Q72厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

KAD5610P-21Q72数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模数转换器(ADC) RENESAS ELECTRONICS KAD5610P-21Q72 KAD5610P-21Q72数据手册

KAD5610P-21Q72封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
32+ $ 131.054 ¥ 1094.3009
64+ $ 131.054 ¥ 1094.3009
96+ $ 131.054 ¥ 1094.3009
库存: 10000
起订量: 32 增量: 32
交货地:
最小起订量为:32
合计: ¥ 35017.62
