首页  >  产品百科  >  X9317WV8IZ

X9317WV8IZ

产品分类: 数字电位器
产品描述: 50μA ±300ppm/℃ 线性 10KΩ 100 1 Non-Volatile 5.5V Up/Down(U/D,INC,CS) Potentiometer TSSOP-8 贴片安装 3mm*4.4mm*900μm
供应商型号: 968-X9317WV8IZ
供应商: Mouser
标准整包数: 1

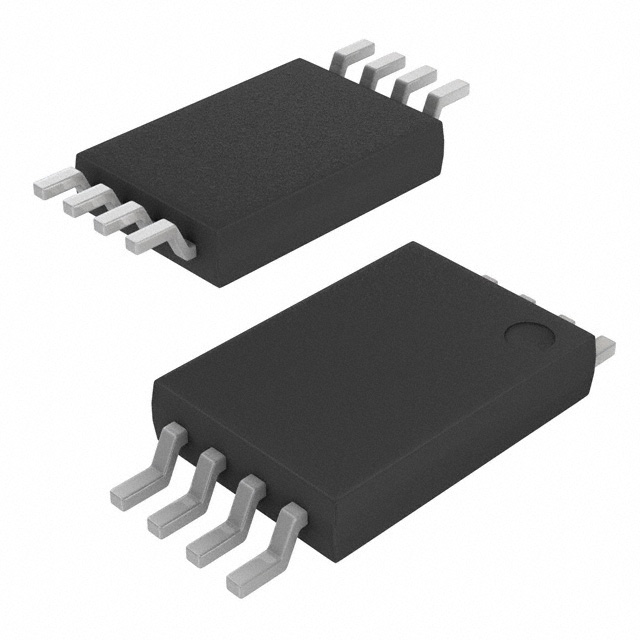

RENESAS ELECTRONICS 数字电位器 X9317WV8IZ

X9317WV8IZ概述


    产品简介


    X9317 低噪声、低功耗、100 拍的数码控制电位计 (XDCP™) 是一款采用 XDCP™ 技术设计的数码控制电位器 (XDCP™)。该器件由电阻阵列、电位开关、控制部分和非易失性存储器组成,其电位位置通过一个 3 线接口进行控制。该电位计实现了一种由 99 个电阻元素和一个电位切换网络组成的电阻阵列。通过每个元件之间以及两端的触点可访问到电位位置。电位器的电位位置由 CS(芯片选择)、U/D(上/下)和 INC(增量)输入进行控制。电位器的位置可以存储在非易失性存储器中,并在后续的电源启动操作时重新调用。
    主要功能和应用领域:
    - 主要功能:作为三端电位计用于电压控制,或作为双端可变电阻器用于电流控制。
    - 应用领域:
    - LCD 偏置控制
    - 直流偏置调整
    - 增益和偏移调整
    - 激光二极管偏置控制
    - 电压调节器输出控制

    技术参数


    基本技术规格:
    - 电阻范围:10 kΩ, 50 kΩ, 100 kΩ
    - 温度补偿电阻范围:±20%
    - 端到端电阻容差:±20%
    - 摄氏温度范围:-40°C 到 +85°C(工业级),0°C 到 +70°C(商业级)
    电气特性:
    - 供应电压:2.7V 至 5.5V
    - 待机电流:<5µA
    - 主动电流(增量):80 µA
    - 主动电流(存储):400 µA
    - 最大端到端电流:±4.4 mA
    - 输入引脚漏电流:±10 µA
    - 最小耐久性:100,000 数据更改/位
    - 数据保留:100 年
    其他参数:
    - 工作温度:-65°C 至 +135°C
    - 存储温度:-65°C 至 +150°C
    - 温度系数:±300 ppm/°C
    - 容抗:10/10/25 pF

    产品特点和优势


    产品特点:
    - 固态电位计
    - 3 线串行上/下接口
    - 100 个电位调整点
    - 非易失性存储器保存电位位置,可在上电后召回
    - 99 个电阻单元,温度补偿
    - 低功耗 CMOS,供应电压 2.7V 至 5.5V
    - 高可靠性:耐久性达到 100,000 次数据更改,寄存器数据保留 100 年
    优势:
    - 高灵活性,结合数字控制的优势
    - 优越的稳定性,适合多种应用环境
    - 大范围的电阻值选择,适应不同的设计需求
    - 低功耗设计,适合电池供电的应用

    应用案例和使用建议


    应用案例:
    - LCD 屏幕亮度调节:使用 X9317 可以精确控制屏幕背光亮度,提升显示效果。
    - 电压调节器输出控制:在电路设计中使用 X9317 可以动态调整电压输出,适应不同负载条件。
    - 偏置电压调整:在模拟信号处理电路中,X9317 可以方便地进行增益和偏移的微调。
    使用建议:
    - 确保电路设计满足电源电压和电流的要求,避免超过最大额定值。
    - 注意温度对电阻的影响,确保温度补偿功能正常工作。
    - 在高精度应用中,需要特别注意噪声和线性度的控制。

    兼容性和支持


    兼容性:
    - 8 引脚 SOIC、TSSOP 和 MSOP 封装,适合各种板载设计。
    - 支持 2.7V 至 5.5V 的宽电压范围,兼容不同的电源环境。
    支持和维护:
    - 制造商提供详细的技术文档和支持,确保客户能够顺利集成和调试。
    - 罗氏无铅(RoHS 合规),符合环保要求。

    常见问题与解决方案


    常见问题及解决方案:
    - Q: 如何确保电位位置稳定?
    - A: 在每次上电时,确保 CS 和 INC 输入处于高电平状态,避免无故改变电位位置。

    - Q: 如何延长电位器的使用寿命?
    - A: 减少频繁的电位调整,遵循数据手册中推荐的操作方法,以确保电位器的长期可靠性。

    - Q: 如何处理温度变化对电阻值的影响?
    - A: 使用温度补偿功能,并定期校准电阻值,确保在各种温度下的准确性。

    总结和推荐


    综合评估:
    X9317 数码控制电位器以其高可靠性、灵活性和低功耗的特点,成为众多应用中的理想选择。其支持多种封装形式和宽电压范围的设计,使得它能够在广泛的工业和商业环境中得到应用。
    推荐:
    X9317 无疑是一款值得推荐的产品。无论是在需要精确电压控制的精密测量系统,还是需要低功耗控制的便携式设备中,它都能表现出色。强烈建议在需要高精度电位控制的应用中使用 X9317。

X9317WV8IZ参数

参数
电阻值 10KΩ
温度系数 ±300ppm/℃
电路数 1
最大工作供电电压 5.5V
抽头类型 线性
典型供电电流 50μA
抽头数 100
接口类型 Up/Down(U/D,INC,CS)
配置 Potentiometer
存储器类型 Non-Volatile
最小工作供电电压 -
长*宽*高 3mm*4.4mm*900μm
通用封装 TSSOP-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

X9317WV8IZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

X9317WV8IZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 数字电位器 RENESAS ELECTRONICS X9317WV8IZ X9317WV8IZ数据手册

X9317WV8IZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.9155 ¥ 126.036
10+ $ 11.9448 ¥ 100.9336
50+ $ 11.826 ¥ 99.9297
100+ $ 10.044 ¥ 84.8718
500+ $ 6.531 ¥ 55.187
库存: 0
起订量: 1 增量: 1
