UPA2815T1S-E2-AT

产品分类: 场效应管(MOSFET)
产品描述: 1.5W(Ta) 20V 47nC@ 10 V 1个P沟道 30V 11mΩ@ 21A,10V 21A 1.76nF@10V HWSON-8 贴片安装
供应商型号: CSJ-ST47348880
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 场效应管(MOSFET) UPA2815T1S-E2-AT

UPA2815T1S-E2-AT概述

    μPA2815T1S P-Channel MOSFET 技术手册概述

    1. 产品简介


    μPA2815T1S 是一种P沟道金属氧化物半导体场效应晶体管(P-channel MOSFET),专为便携式设备的直流到直流转换器和电源管理应用设计。它具有低导通电阻、高耐压和适用于多种电源环境的特点,广泛应用于消费电子、工业控制和其他需要高效能电源管理的场合。

    2. 技术参数


    - 最大漏源电压 (VDSS):-30 V
    - 最大栅源电压 (VGSS):±20 V
    - 连续漏极电流 (ID(DC)):-21 A
    - 脉冲漏极电流 (ID(pulse)):-84 A
    - 总功率耗散 (PT1):1.5 W
    - 热阻 (Rth(ch-A)):83.3°C/W
    - 热阻 (Rth(ch-C)):8.6°C/W
    - 单次雪崩电流 (IAS):19 A
    - 单次雪崩能量 (EAS):36.1 mJ

    3. 产品特点和优势


    - 低导通电阻 (RDS(on)):最大值为11 mΩ(在VGS = -10 V,ID = -21 A条件下)
    - 小而薄的表面贴装封装:具有散热片,有助于提升散热效率
    - 无铅且无卤素:符合环保要求
    - 4.5 V栅极驱动:提供更宽的工作电压范围

    4. 应用案例和使用建议


    μPA2815T1S 适用于多种电源管理系统,如笔记本电脑、智能手机和平板电脑中的充电电路。具体应用案例包括但不限于:
    - 笔记本电脑电池充电电路:由于其低导通电阻和高耐压特性,能够有效降低损耗并提高充电效率。
    - 电源适配器:适合用于电源适配器中的降压电路,保证高效率和稳定性。
    使用建议:
    - 在使用过程中,确保供电电压不超过规定的最大值(-30 V),以避免损坏。
    - 建议将器件安装在具有良好散热条件的PCB上,以提高热管理效果。

    5. 兼容性和支持

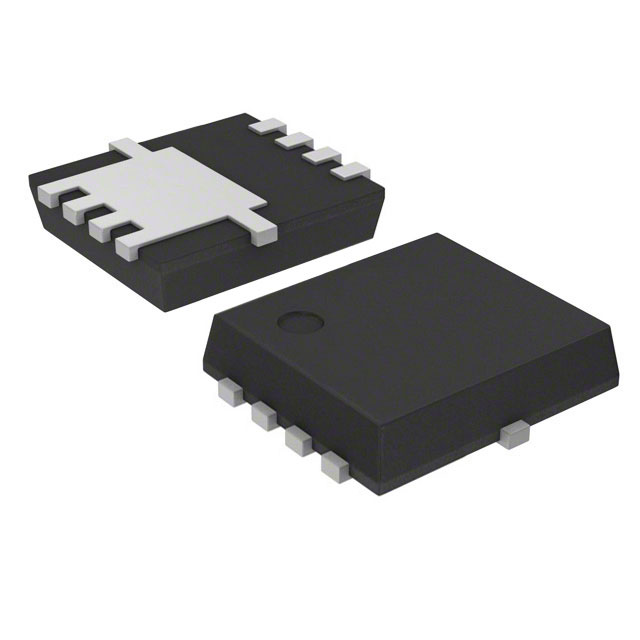

    - 封装类型:HWSON-8
    - 兼容性:与标准电源管理电路和其他同类MOSFET兼容
    - 支持服务:厂商提供详细的技术文档和支持服务,包括应用指南和故障排除手册

    6. 常见问题与解决方案


    - 问题:栅极泄漏电流过大
    - 解决方案:检查焊接质量,确保栅极没有短路或虚焊。
    - 问题:导通电阻异常高
    - 解决方案:确认使用时的VGS是否满足最小值要求(通常为-10 V)。

    7. 总结和推荐


    μPA2815T1S P-Channel MOSFET 凭借其低导通电阻、高可靠性以及符合环保要求的设计,在电源管理和DC/DC转换器领域表现出色。其广泛的温度范围和出色的热管理能力使其成为众多应用的理想选择。强烈推荐在需要高效能电源管理的应用中使用此产品。

UPA2815T1S-E2-AT参数

参数
最大功率耗散 1.5W(Ta)
FET类型 1个P沟道
Vgs-栅源极电压 20V
Id-连续漏极电流 21A
配置 -
栅极电荷 47nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 1.76nF@10V
Rds(On)-漏源导通电阻 11mΩ@ 21A,10V
Vgs(th)-栅源极阈值电压 -
Vds-漏源极击穿电压 30V
通道数量 -
通用封装 HWSON-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UPA2815T1S-E2-AT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

UPA2815T1S-E2-AT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 场效应管(MOSFET) RENESAS ELECTRONICS UPA2815T1S-E2-AT UPA2815T1S-E2-AT数据手册

UPA2815T1S-E2-AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6513 ¥ 22.4561
库存: 5503
起订量: 19 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.45
直接购买
加入购物车
