UPA2450BTL-E1-A

产品分类: 场效应管(MOSFET)
产品描述: 2.5W 12V 1.5V@1mA 8nC@ 4V 2个N沟道 20V 17.5mΩ@ 4A,4.5V 8.6A 520pF@10V HWSON-6 贴片安装
供应商型号: UNP-UPA2450BTL-E1-A
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 场效应管(MOSFET) UPA2450BTL-E1-A

UPA2450BTL-E1-A概述


    产品简介


    MOS FIELD EFFECT TRANSISTOR (MOSFET)
    型号:µPA2450B
    类型:N-CHANNEL MOSFET
    主要功能:用于开关应用
    µPA2450B 是一款专为开关应用设计的N沟道场效应晶体管(MOSFET)。它具有低导通电阻(on-state resistance)和出色的开关特性,适用于便携式设备的电源开关及其他类似应用。

    技术参数


    - 最大漏源电压 (VDSS): 20.0 V
    - 最大栅源电压 (VGSS): ±12.0 V
    - 最大漏电流 (ID(DC)): ±8.6 A
    - 脉冲漏电流 (ID(pulse)): ±80.0 A
    - 最大功率耗散 (PT1): 2.5 W (陶瓷基板上安装两个单元)
    - 最大功率耗散 (PT2): 0.7 W (FR-4基板上安装两个单元)
    - 通道温度 (Tch): 150°C
    - 存储温度 (Tstg): -55°C 到 +150°C

    产品特点和优势


    µPA2450B 的主要特点是能够由2.5 V电源直接驱动,并且具有较低的导通电阻(17.5 mΩ最大值,VGS=4.5 V,ID=4.0 A)。此外,它内置了栅极-源极保护二极管以防止静电放电(ESD),从而提升了整体可靠性和稳定性。
    这些特性使得µPA2450B 在多种应用场合中表现出色,特别是在便携式设备和其他需要高效能开关的应用中。

    应用案例和使用建议


    应用案例:
    - 便携式设备:如手机充电器中的电源开关
    - 通信设备:如路由器中的直流转换器
    使用建议:
    - 确保正确焊接以避免机械应力对器件造成的损伤。例如,焊接时应遵循推荐的再流焊条件。
    - 在使用超声波清洗设备时,确保不会直接触碰共振发生器,以防影响器件特性。

    兼容性和支持


    µPA2450B 可与多种电源管理和控制系统配合使用。Renesas Electronics 提供全面的技术支持和维护服务,包括详细的文档和在线咨询服务。如果需要,用户可以通过官方网站获取进一步的帮助和支持。

    常见问题与解决方案


    - 问题1:器件在高温环境下工作时性能下降。
    解决方案:根据数据手册中的安全操作区域(Safe Operating Area)图表选择合适的散热方案,确保器件的工作温度不超过推荐范围。

    - 问题2:栅极电压超出额定值。
    解决方案:添加外部保护电路,确保栅极电压不超出器件的额定电压范围。

    总结和推荐


    总结:
    µPA2450B 作为一款高性能的N沟道MOSFET,具备优良的开关特性和低导通电阻。其广泛应用于便携式设备、通信设备以及其他需要高效率电源管理的应用场景。它的独特之处在于可以由2.5 V电源直接驱动,使其成为低压系统中的理想选择。
    推荐:
    鉴于其卓越的性能和适用性,强烈推荐使用µPA2450B 在需要高效电源管理的应用中。确保在设计过程中充分考虑其工作条件和保护措施,以最大限度发挥其优势。

UPA2450BTL-E1-A参数

参数
配置 -
最大功率耗散 2.5W
通道数量 -
Vgs-栅源极电压 12V
Rds(On)-漏源导通电阻 17.5mΩ@ 4A,4.5V
Vgs(th)-栅源极阈值电压 1.5V@1mA
FET类型 2个N沟道
Id-连续漏极电流 8.6A
栅极电荷 8nC@ 4V
Vds-漏源极击穿电压 20V
Ciss-不同 Vds 时的输入最大电容 520pF@10V
通用封装 HWSON-6
安装方式 贴片安装
零件状态 停产
包装方式 散装

UPA2450BTL-E1-A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

UPA2450BTL-E1-A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 场效应管(MOSFET) RENESAS ELECTRONICS UPA2450BTL-E1-A UPA2450BTL-E1-A数据手册

UPA2450BTL-E1-A封装设计

查看详情并下载
Symbol
Footprint

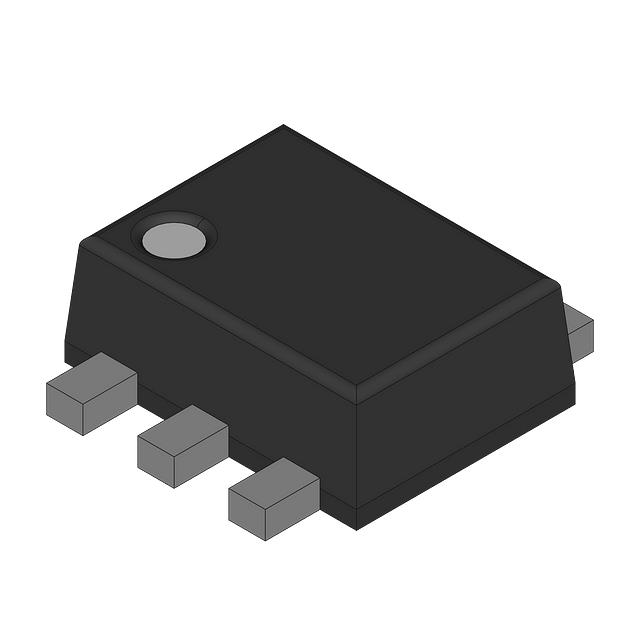

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.33 ¥ 2.7885
6867+ $ 0.3 ¥ 2.535
库存: 6867
起订量: 36 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.78
