830S21AMILF

产品分类: 电平转换器
产品描述: 混合信号 2ns 非反相 LVCMOS,LVTTL 1 1 3.135V 3.465V HCSL,LVDS,LVHSTL,LVPECL,SSTL 单向 SOP 贴片安装 4.9mm*3.9mm*1.5mm
供应商型号: 2637974
供应商: 海外现货
标准整包数: 1

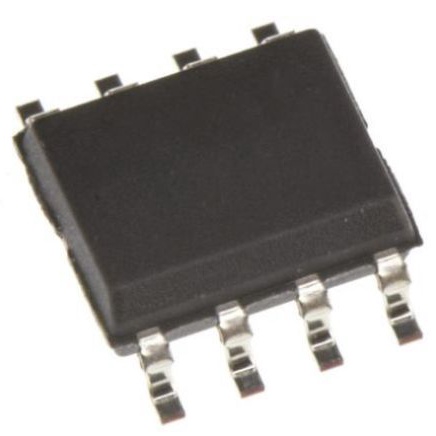

RENESAS ELECTRONICS 电平转换器 830S21AMILF

830S21AMILF概述


    产品简介


    830S21I是一款单通道LVCMOS/LVTTL差分到单端的转换器,属于IDT高性能时钟解决方案家族的一部分。 这款器件具备高度灵活的差分输入,能够接受包括LVPECL、LVDS、LVHSTL、SSTL和HCSL在内的多种输入信号类型。小巧的8引脚SOIC封装使得它非常适合应用于空间受限的应用场景。

    技术参数


    - 输出频率: 最大350 MHz
    - 输入信号类型: 支持LVPECL、LVDS、LVHSTL、SSTL、HCSL等多种输入信号
    - 电源电压: 2.5V 至 3.3V
    - 环境温度范围: -40°C 至 85°C
    - 引脚描述:
    - CLK、nCLK: 差分输入对
    - VBB: 输出参考电压
    - VDD: 正电源引脚
    - Q: 单端输出,支持LVCMOS/LVTTL接口电平
    - nc: 未连接
    - GND: 地线
    - 输出阻抗:
    - VDD = 3.3V: 10Ω
    - VDD = 2.5V: 12Ω
    - 绝对最大额定值:
    - 供电电压: 4.6V
    - 输入电压: -0.5V 至 VDD + 0.5V
    - 输出电压: -0.5V 至 VDD + 0.5V
    - 其他参数:
    - 峰值至峰值电压: 0.15V 至 1.5V
    - 共模输入电压: GND + 0.5V 至 VDD – 0.85V
    - 参考电压: VDD – 1.4V 至 VDD – 1.2V
    - 最大抖动: 0.11ps (典型值)

    产品特点和优势


    - 多样的输入兼容性: 支持LVPECL、LVDS、LVHSTL、SSTL、HCSL等多种输入信号类型,提升了在不同应用场景中的适用性。
    - 高频率性能: 最大输出频率可达350 MHz,适用于高速数据传输。
    - 小尺寸封装: 采用8引脚SOIC封装,节省电路板空间。
    - 宽工作温度范围: -40°C 至 85°C,适合工业级应用场景。
    - 低功耗设计: 输出负载功率较低,有助于提高系统效率。
    - 可靠性高: 提供长达8年的保修期,确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 数据中心交换机: 用于高速数据传输和同步。
    - 通信设备: 用于实现信号转换和时钟分配。
    - 消费电子产品: 适用于便携式设备的信号处理。
    使用建议:
    - 电源连接: 确保供电电压符合要求,避免过压导致器件损坏。
    - 信号匹配: 根据输入信号类型选择合适的输入端口和配置。
    - 布局考虑: 尽量减少线路长度以降低噪声干扰。

    兼容性和支持


    - 兼容性: 支持多种输入信号标准,如LVPECL、LVDS、LVHSTL、SSTL、HCSL等。
    - 支持: 提供详尽的技术文档和客户支持,可通过官网获得技术支持。

    常见问题与解决方案


    1. 问题: 设备无法正常工作。
    - 解决方案: 检查供电电压是否在指定范围内,并确认所有连接都正确无误。
    2. 问题: 输出信号不稳定。
    - 解决方案: 确认输入信号符合规范,检查是否存在外部干扰源。
    3. 问题: 需要更高的工作频率。
    - 解决方案: 确保供电电压足够高且输入信号满足时序要求,适当优化布局。

    总结和推荐


    830S21I 是一款集多功能、高性能于一体的LVCMOS/LVTTL差分到单端转换器,适用于多种应用场景。它具备高输出频率、宽工作温度范围和小封装体积等特点,在高速数据传输和信号同步方面表现出色。尽管价格可能稍高于同类产品,但其出色的性能和可靠性使其成为市场上极具竞争力的选择。因此,强烈推荐此产品用于需要高性能时钟信号转换的应用场景。

830S21AMILF参数

参数
数据速率 -
电压- VCCA -
输出类型 非反相
最大工作供电电压 3.465V
转换器类型 混合信号
通道类型 单向
每个电路的通道数 1
输入信号类型 HCSL,LVDS,LVHSTL,LVPECL,SSTL
最小工作供电电压 3.135V
输出信号类型 LVCMOS,LVTTL
电压- VCCB -
电路数量 1
传播延迟时间 2ns
长*宽*高 4.9mm*3.9mm*1.5mm
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

830S21AMILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

830S21AMILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电平转换器 RENESAS ELECTRONICS 830S21AMILF 830S21AMILF数据手册

830S21AMILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 53.9716
10+ ¥ 37.2737
25+ ¥ 35.2235
50+ ¥ 33.8098
97+ ¥ 33.13
库存: 184
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 53.97
直接购买
加入购物车
