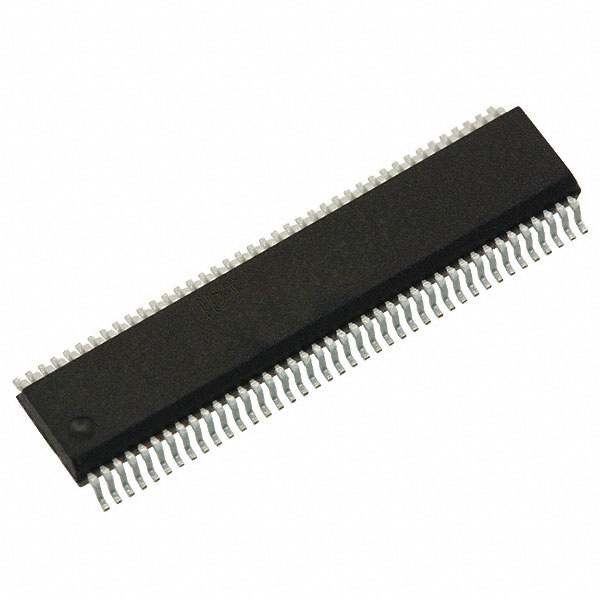

QS34X2245Q3G

产品描述: 1.25ns 单相 32 32 4 4.75V 5.25V QVSOP-80 贴片安装 20.5mm*3.81mm*1.6mm
供应商型号:
供应商:
标准整包数: 0
RENESAS ELECTRONICS 模拟开关/多路复用器 QS34X2245Q3G

QS34X2245Q3G概述

    IDTQS34X2245:32位多宽度总线开关

    产品简介


    IDTQS34X2245是一款32位高速CMOS快速开关多宽度总线开关,专为工业温度范围(-40°C到+85°C)设计。它提供一组32个高带宽CMOS兼容的总线开关,适用于各种应用场景。IDTQS34X2245采用流式引脚布局,易于布线,适用于空间有限的应用场景,如逻辑替换(数据处理)、电压转换(5V至3.3V)、电源节省等。

    技术参数


    以下是IDTQS34X2245的主要技术参数:
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VTERM | 供电电压至接地 | -0.5 | - | 7 | V |
    | VTERM | 直流开关电压 | -0.5 | - | 7 | V |
    | VTERM | 直流输入电压 | -0.5 | - | 7 | V |
    | VAC | 交流输入电压(脉冲宽度≤20ns) | -3 | - | V |
    | IOUT | 直流输出电流 | - | - | 120 | mA |
    | PMAX | 最大功耗(TA=70°C) | - | - | 1.4 | W |
    | TSTG | 存储温度 | -65 | - | 150 | °C |

    产品特点和优势


    1. 无固有二极管至Vcc:增强型N通道FET无固有二极管。
    2. 双向开关:可以将输入连接到输出,无传播延迟且不会产生额外的接地反弹噪声。
    3. 内部25Ω电阻:降低反射噪声,适用于高速应用。
    4. 流动引脚布局:方便布局。
    5. 控制输入端有欠压钳位二极管:确保在所有开关和控制输入上的稳定性。
    6. TTL兼容的控制输入:提供与现有TTL系统的兼容性。
    7. 80引脚MilliPaQ封装:是首款小型封装的32位解决方案。

    应用案例和使用建议


    IDTQS34X2245在多个应用场景中表现出色:
    1. 热插拔和热插接:在不中断系统运行的情况下插入或移除设备。
    2. 电压转换(5V至3.3V):用于不同电压电平之间的数据传输。
    3. 总线切换和隔离:确保信号完整性。
    4. 逻辑替换:在数据处理系统中替代传统逻辑器件。
    使用建议:
    - 在选择外部组件时,确保负载阻抗和电容与IDTQS34X2245的开关阻抗相匹配,以减少反射噪声。
    - 为了防止过压,应使用外部瞬态电压抑制器。

    兼容性和支持


    IDTQS34X2245具有良好的兼容性,可与其他CMOS逻辑器件一起使用。Integrated Device Technology, Inc.提供了全面的技术支持和客户服务,可通过电话或电子邮件获取帮助。

    常见问题与解决方案


    1. 问题: 如何测试最大功耗?
    解决方案: 使用TA=70°C的环境条件进行测试。
    2. 问题: 开关开启延迟和关闭延迟的时间是多少?
    解决方案: 开启延迟时间为0.5-6.6ns,关闭延迟时间为0.5-5.2ns。

    总结和推荐


    IDTQS34X2245是一款高性能的32位高速CMOS快速开关多宽度总线开关,适用于多种应用场景。它的低开路电阻、无传播延迟和低噪声特性使其在数据处理和信号隔离方面表现出色。强烈推荐用于需要高速度和高可靠性的应用场合。

QS34X2245Q3G参数

参数
输入数量 32
供电类型 单相
高电平输出电流 -
电路数量 4
最小工作供电电压 4.75V
低电平输出电流 -
最大工作供电电压 5.25V
传播延迟时间 1.25ns
输出数量 32
长*宽*高 20.5mm*3.81mm*1.6mm
通用封装 QVSOP-80
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

QS34X2245Q3G厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QS34X2245Q3G数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模拟开关/多路复用器 RENESAS ELECTRONICS QS34X2245Q3G QS34X2245Q3G数据手册
