QS3VH257S1G8

产品描述: Renesas Electronics 多路复用器/多路输出选择器总线开关, 多路分解器、多路复用器, 2-1
供应商型号: 2641324
供应商: 海外现货
标准整包数: 5

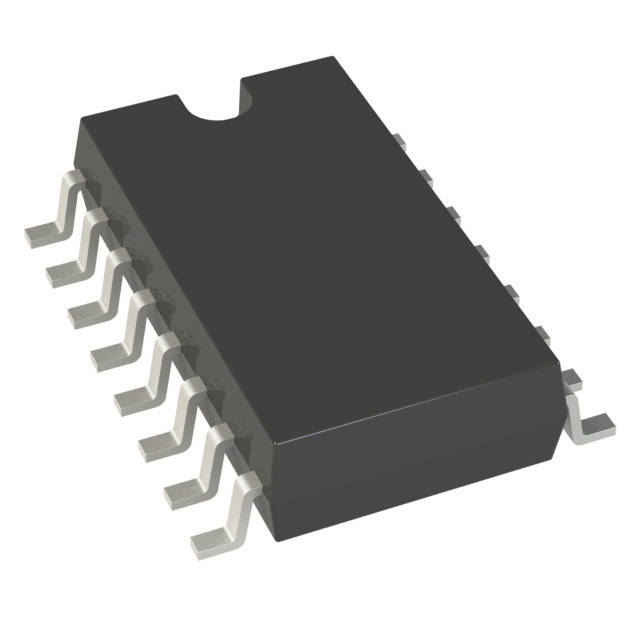

RENESAS ELECTRONICS 模拟开关/多路复用器 QS3VH257S1G8

QS3VH257S1G8概述


    产品简介


    IDTQS3VH257是一款专为工业温度范围设计的高性能四通道双路多路复用器/解复用器(MUX/DEMUX)高速总线开关。该器件主要用于热插拔应用、多路复用/解复用以及低失真模拟开关等领域。它还可以替代机械继电器,用于ATM 25/155切换等应用。IDTQS3VH257具有快速的传播延迟和高阻断阻抗特性,特别适用于高性能通信系统中。

    技术参数


    - 工作电压:2.3V至3.6V
    - 存储温度范围:-65°C至+150°C
    - 输入/输出信号电压:最高5V
    - 传播延迟时间:最大值为0.2ns
    - 关断时漏电流:±1μA
    - 开启电阻:最大值为9Ω(典型值4Ω)
    - 工作频率:最大10MHz(启用端)
    - 输入电容:控制输入为3pF至5pF
    - 封装形式:QSOP、SOIC、TSSOP

    产品特点和优势


    IDTQS3VH257具备多种独特功能,使其在市场上具有竞争优势。其核心特点包括:
    - 无寄生二极管:确保在断电条件下隔离。
    - 双向数据流:无需额外接地反弹即可实现接近零延迟的数据传输。
    - 优良的通道间电阻匹配:确保稳定性能。
    - 高带宽:高达500MHz。
    - 低输入泄漏电流:小于±1μA。
    - 绿色封装:符合环保要求,有QSOP、SOIC和TSSOP三种封装选择。

    应用案例和使用建议


    应用案例
    - 热插拔:如服务器热插拔存储模块,确保在运行过程中安全更换。
    - 多路复用/解复用:在数据采集系统中使用,例如自动化测试设备。
    - ATM 25/155切换:用于通信网络中的高可靠性数据交换。
    使用建议
    - 在进行热插拔操作前,确保电源稳定并正确连接。
    - 对于高频应用,需要考虑电路布局以减少寄生效应,保持信号完整性。
    - 在使用中,应避免超过绝对最大额定值,以确保长期可靠运行。

    兼容性和支持


    IDTQS3VH257具有广泛的兼容性,可以与各种标准逻辑电路兼容。厂商提供技术支持,包括文档下载、在线支持和样品申请服务。用户可以通过IDT官方网站或电话获取详细的技术资料和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开启电阻过高 | 检查输入电压是否符合规范,确认连接是否良好。 |
    | 输入输出信号不稳定 | 确认电源稳定性,检查电路布局是否存在寄生效应。 |
    | 温度范围超出 | 验证实际工作温度是否在规定的工业温度范围内。 |

    总结和推荐


    IDTQS3VH257是一款针对高可靠性应用设计的高速总线开关,具备出色的性能和稳定的特性。无论是热插拔、多路复用还是其他高端通信需求,IDTQS3VH257都是一个值得信赖的选择。我们强烈推荐该产品给需要高性能和高可靠性的用户。

QS3VH257S1G8参数

参数
低电平输出电流 -
最小工作供电电压 2.3V
供电类型 单相
最大工作供电电压 3.6V
输入数量 8
输出数量 4
高电平输出电流 -
传播延迟时间 0.2ns
电路数量 1
长*宽*高 9.9mm*3.9mm*1.5mm
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QS3VH257S1G8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QS3VH257S1G8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模拟开关/多路复用器 RENESAS ELECTRONICS QS3VH257S1G8 QS3VH257S1G8数据手册

QS3VH257S1G8封装设计

查看详情并下载
Symbol
Footprint
3D Model
