54FCT244TDB

产品描述: 非反相 三态 8 8 2 4 4.5V 5.5V 48mA Buffer,Non-Inverting 12mA CDIP-20 通孔安装 25.4mm*7.62mm*2.9mm
供应商型号: 800-3667-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 54FCT244TDB

54FCT244TDB概述


    产品简介


    IDT54/74FCT244T/AT/CT 快速CMOS八位缓冲器/线路驱动器
    IDT54/74FCT244T/AT/CT 是一款由Integrated Device Technology, Inc.开发的快速CMOS八位缓冲器/线路驱动器。此器件主要用于存储器和地址驱动、时钟驱动,以及总线导向的数据传输。适用于工业和军事环境下的高可靠性应用。它采用先进的双金属CMOS技术制造,具备高驱动能力和真TTL输入输出兼容性,是电路板设计密度提升的理想选择。

    技术参数


    - 终端电压: VTERM(2): -0.5V 到 +7V; VTERM(3): -0.5V 到 VCC+0.5V
    - 存储温度范围: -65°C 至 +150°C
    - 绝对最大额定值:
    - DC输出电流(IOUT): -60mA 至 +120mA
    - 输入电容(CIN): 6pF 至 10pF
    - 输出电容(COUT): 8pF 至 12pF
    - 电源供应范围:
    - 工业: TA = -40°C 至 +85°C, VCC = 5.0V ±5%
    - 军事: TA = -55°C 至 +125°C, VCC = 5.0V ±10%

    产品特点和优势


    1. 多种型号选择: 标准、A 和 C 等级,可根据不同需求选择不同的型号。
    2. 低泄漏电流: 输入和输出泄漏电流均小于等于1μA。
    3. CMOS功率水平: 提供稳定可靠的CMOS功率等级。
    4. 真TTL输入输出兼容性: 输出高电平(VOH)为3.3V,输出低电平(VOL)为0.3V。
    5. 高驱动能力: 高驱动输出(-15mA IOH, 64mA IOL)。
    6. 满足行业标准: 符合或超过JEDEC标准18的规定,以及MIL-STD-883, Class B和DESC标准。

    应用案例和使用建议


    - 应用场景: 常用于需要高可靠性和宽温范围的工业和军事环境中,如航空航天、医疗设备、数据中心等。
    - 使用建议: 在设计电路板时,确保电源供应的稳定性和温度管理。使用适当的封装以适应不同的安装环境。

    兼容性和支持


    - 兼容性: 支持SOIC, SSOP, QSOP, TSSOP (工业),以及CERDIP, LCC (军事)封装。
    - 支持: IDT提供详细的文档和技术支持服务,帮助客户进行产品选型和应用设计。

    常见问题与解决方案


    - Q: 在高温环境下如何保证性能?
    - A: 确保使用工业或军用级别型号,并注意散热管理。

    - Q: 如何减少功耗?
    - A: 合理安排信号开关频率,避免不必要的输出驱动。

    总结和推荐


    IDT54/74FCT244T/AT/CT 快速CMOS八位缓冲器/线路驱动器凭借其出色的电气特性和宽温度范围,非常适合在高可靠性和高性能要求的应用场景中使用。其独特的高驱动能力和真TTL兼容性使其在市场上具有很强的竞争力。强烈推荐在高可靠性需求的工业和军事应用中使用。

54FCT244TDB参数

参数
输出数量 8
输入类型 -
输出类型 三态
低电平输出电流 48mA
最小工作供电电压 4.5V
逻辑功能 Buffer,Non-Inverting
输入数量 8
高电平输出电流 12mA
极性 非反相
元件数量 2
Iq-静态电流 -
最大工作供电电压 5.5V
每元件位数 4

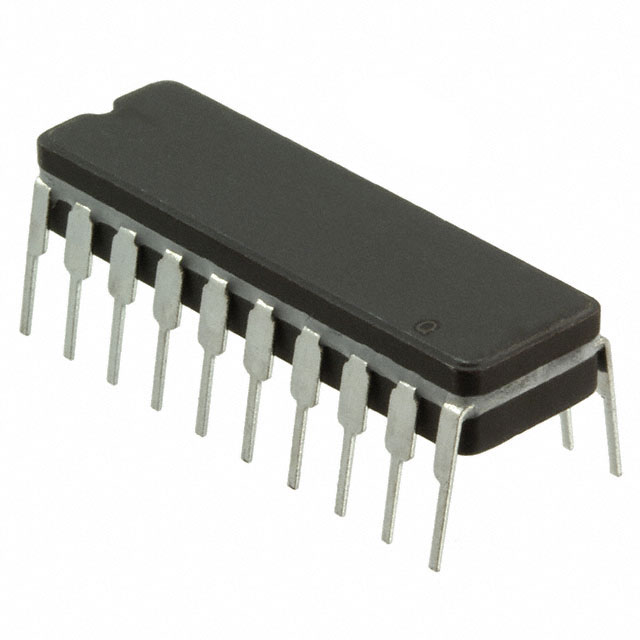

长*宽*高 25.4mm*7.62mm*2.9mm
通用封装 CDIP-20
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 管装

54FCT244TDB厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

54FCT244TDB数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 RENESAS ELECTRONICS 54FCT244TDB 54FCT244TDB数据手册

54FCT244TDB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.4008 ¥ 137.2542
20+ $ 12.3287 ¥ 103.1756
40+ $ 11.7816 ¥ 98.5976
100+ $ 11.2038 ¥ 93.7619
260+ $ 10.7404 ¥ 89.8834
500+ $ 10.4879 ¥ 87.7703
库存: 632
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 137.25
