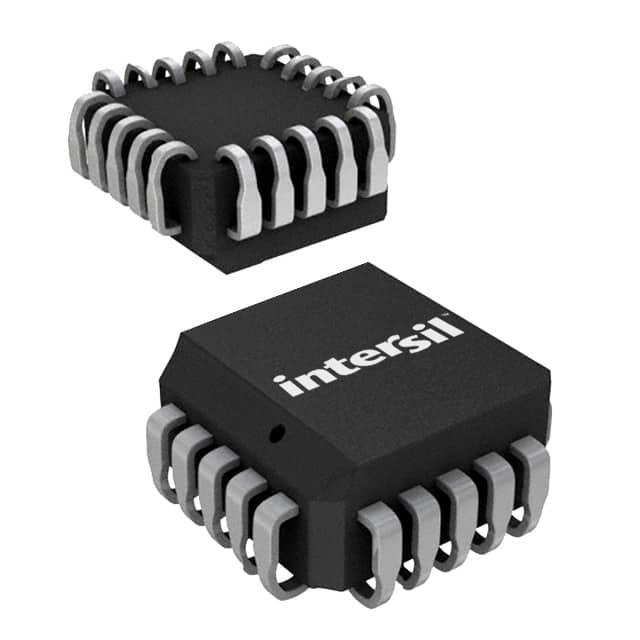

HI4P0548-5

产品分类: 其他接口芯片
产品描述:
供应商型号: CY-HI4P0548-5
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 HI4P0548-5

HI4P0548-5概述

    HI-546, HI-547, HI-548, HI-549 系列模拟多路复用器技术手册

    1. 产品简介


    HI-546、HI-547、HI-548 和 HI-549 是一种集成有主动过电压保护功能的模拟多路复用器,具备卓越的信号路径隔离能力。这些器件能够在输入电压显著超过电源电压时保持信号路径的完整性,特别适用于需要高可靠性和信号保真度的应用场景。HI-546 是单通道 16 选 1 复用器,HI-547 是差分 8 选 1 复用器,HI-548 是单通道 8 选 1 复用器,而 HI-549 则是差分 4 选 1 复用器。它们广泛应用于数据采集、工业控制和遥测系统等领域。

    2. 技术参数


    - 过电压保护: 模拟输入可以承受高达 70V 的峰峰值(P-P)电压,数字输入能承受最大为正负供电电压 4V 的连续故障。
    - 最大电源电压: ±44V
    - 通道间无交互: 即使在过电压条件下,各通道之间也不会相互干扰。
    - 确保导通电阻匹配: 导通电阻 rON 在各通道间的最大偏差不超过 7%。
    - 访问时间: 典型值为 500ns。
    - 待机电流: 典型值为 7.5mW。
    - 工作温度范围:
    - HI-546/548/549-2: -55°C 至 125°C
    - HI-546/547/548/549-5: 0°C 至 75°C
    - HI-546/547/548/549-9: -40°C 至 85°C
    - 热阻: 陶瓷封装的热阻典型值为 85°C/W(16 引脚 CERDIP),塑料封装的热阻典型值为 60°C/W(16 引脚 PDIP)。

    3. 产品特点和优势


    - 主动过电压保护: 这种特性使得器件能在输入电压远超电源电压的情况下正常工作,保证信号路径的完整性和可靠性。
    - 卓越的导通电阻匹配: rON 匹配程度高,使得不同通道之间的信号传输更加一致。
    - 高信号隔离度: 即使在极端条件下,也能提供良好的信号隔离性能,保证信号质量不受干扰。
    - 宽工作温度范围: 广泛的工作温度范围使得这些器件适用于各种恶劣环境,增强了产品的适用性。

    4. 应用案例和使用建议


    - 数据采集系统: 在需要高精度信号采集的应用中,如工业传感器和测量设备,这些复用器能够确保信号的质量和稳定性。
    - 工业控制系统: 在工业自动化控制中,这些器件能用于信号切换和分配,提高系统的可靠性和响应速度。
    - 遥测系统: 在远程监控和数据传输系统中,这些复用器提供了稳定可靠的信号处理能力,确保数据传输的准确性和及时性。
    使用建议:
    - 电源管理: 由于待机电流较低,建议在非活动状态下关闭部分电路以进一步降低功耗。
    - 散热设计: 特别是在高温环境下使用时,注意合理的散热设计以避免过热导致器件损坏。

    5. 兼容性和支持


    - 兼容性: 这些复用器与现有的数字逻辑电路兼容,易于集成到现有系统中。
    - 技术支持: Intersil 提供全面的技术支持和文档,帮助客户快速理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题 1: 设备过热
    - 解决方法: 增加散热片或者采用风扇进行强制散热。
    - 问题 2: 信号失真
    - 解决方法: 检查电路连接是否正确,确保所有电源电压正常且负载在允许范围内。
    - 问题 3: 设备不响应
    - 解决方法: 检查地址引脚和使能引脚的状态,确保正确的配置和初始化。

    7. 总结和推荐


    综上所述: HI-546、HI-547、HI-548 和 HI-549 系列模拟多路复用器以其卓越的信号保真度、宽泛的工作温度范围和主动过电压保护等特点,成为工业控制、数据采集和遥测系统中的理想选择。强烈推荐在需要高可靠性和信号质量的应用场景中使用这些器件。

HI4P0548-5参数

参数
9.04mm(Max)
9.04mm(Max)
4.06mm(Max)
通用封装 PLCC
安装方式 贴片安装
零件状态 停产
包装方式 管装
