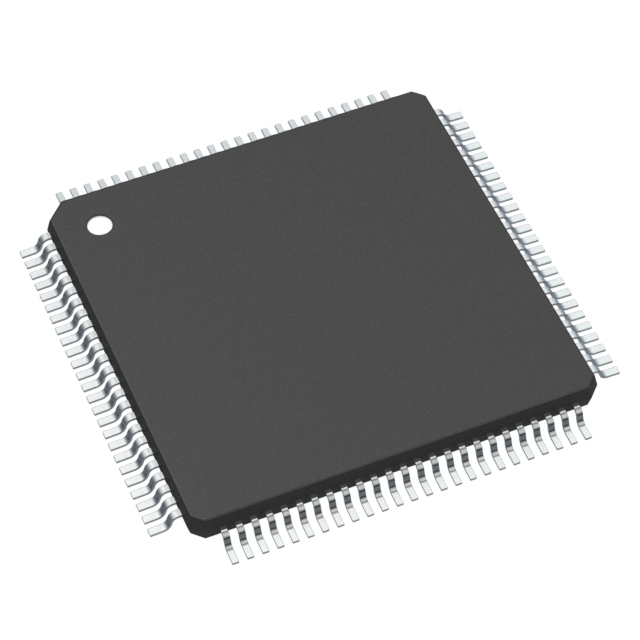

R5F56316CDFP#V0

产品分类: 微控制器(MCU)
产品描述: 2.7V~3.6V 100MHz 128KB FLASH 256KB DMA,LVD,POR,PWM,WDT 内部 78 1 2.7V 3.6V 100MHz CANbus,EBI,EMI,I2C,LINbus,SCI,SPI,USB 32 x 8 32bit RX QFP 贴片安装 14mm*14mm*1.4mm
供应商型号: MIK-R5F56316CDFP#V0
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 微控制器(MCU) R5F56316CDFP#V0

R5F56316CDFP#V0概述


    产品简介


    RX63N Group 和 RX631 Group 是 Renesas Electronics 推出的高性能微控制器(MCU),广泛应用于工业控制、汽车电子、医疗设备、智能家居等领域。两者的主要区别在于 RX63N 集成了以太网控制器,而 RX631 则没有此功能。这些 MCU 基于强大的 32 位 RX CPU 内核,具备高速运算能力、丰富的外围接口和低功耗设计等特点,能够满足多种复杂的应用需求。

    技术参数


    - CPU: 最大工作频率 100 MHz,可达 165 DMIPS,在 100 MHz 下操作;单精度 32 位 IEEE-754 浮点计算;32 位乘法器,最短指令执行时间为一个 CPU 周期。
    - 内存: 支持无 ROM 版本和最多 2 MB 的闪存版本,闪存容量范围为 256 Kbytes 至 2 Mbytes,无等待状态访问速度为 10 ns;数据闪存容量为 32 Kbytes,可重复编程 100,000 次。
    - SRAM: 无等待状态访问速度为 100 MHz,容量范围为 64 Kbytes 至 256 Kbytes。
    - 外围设备: 包括四个 DMA 通道、两个增强型 DMA 通道、三个数据传输控制器(DTC)通道;集成的以太网控制器有单独的 DMA 通道;支持多通讯接口如以太网 MAC、全速 USB 2.0 主机/功能/OTG 控制器、CAN 等。
    - 时钟: 外部晶体振荡器或内部 PLL 可达 4 至 16 MHz;内部低速和高速振荡器。
    - 温度传感器: 可测量芯片内的温度。
    - 其他功能: 包括独立看门狗定时器、温度传感器、DEU 加密解密单元、多达 134 个通用 I/O 引脚等。

    产品特点和优势


    - 高性能处理能力: 32 位 RX CPU 内核最高可达 100 MHz,提供高达 165 DMIPS 的运算能力。
    - 丰富外设支持: 包括以太网、USB、CAN、SCI、I2C 等多种通信接口,支持多任务并行处理。
    - 灵活的数据处理: 支持高达 12 位 ADC 转换,具备实时数据捕获能力。
    - 高安全性: 集成 AES 加密解密单元,提供加密安全通信功能。
    - 低功耗设计: 具备四种低功耗模式,确保在不同场景下均能保持高效节能。
    - 宽温度范围: 工作温度范围广,满足严苛环境要求。

    应用案例和使用建议


    RX63N Group 和 RX631 Group 由于其强大的计算能力和丰富的外设接口,在工业自动化、物联网设备、医疗监控系统等多种应用场景中得到了广泛应用。例如,通过集成的以太网控制器,可以实现远程监控和管理,适合构建智能工厂或智能家居系统。建议在选择具体型号时,根据实际应用需求来决定是否需要以太网功能和其他特定外设的支持。

    兼容性和支持


    这些 MCU 兼容多种标准协议,如以太网、USB 2.0、CAN 等,便于与各种现有系统和设备无缝对接。Renesas 提供了详尽的技术文档和支持服务,帮助开发者快速上手并解决问题。此外,它们还提供了广泛的参考设计和开发工具,助力加快产品上市时间。

    常见问题与解决方案


    - 问题: 在低功耗模式下无法唤醒设备。
    - 解决办法: 确认所有中断源均已配置正确,并且电池电压正常。
    - 问题: 串行通信接口(SCI)数据丢失。
    - 解决办法: 检查波特率设置和信号完整性,确保外部引脚无干扰。
    - 问题: 存储器写入错误。
    - 解决办法: 确保使用正确的写入命令和时序,检查电源电压稳定性和时钟信号。

    总结和推荐


    总体而言,RX63N Group 和 RX631 Group 是非常出色的微控制器,具备高性能、丰富的外设接口和低功耗特性。对于需要高度集成和可靠性的应用,特别是涉及工业自动化和物联网领域的项目,推荐使用这些产品。通过与 Renesas 的技术支持团队紧密合作,可以最大程度地发挥这些 MCU 的潜力。

R5F56316CDFP#V0参数

参数
I/O数量 78
程序存储器大小 256KB
数据总线宽度 32bit
振荡器类型 内部
速度 100MHz
电压-电源(Vcc/Vdd) 2.7V~3.6V
核心处理器 RX
程序存储器类型 FLASH
最大时钟频率 100MHz
外设 DMA,LVD,POR,PWM,WDT
内核数 1
最小工作供电电压 2.7V
EEPROM大小 32 x 8
最大工作供电电压 3.6V
接口类型 CANbus,EBI,EMI,I2C,LINbus,SCI,SPI,USB
RAM大小 128KB
数据转换器 -
长*宽*高 14mm*14mm*1.4mm
通用封装 QFP
安装方式 贴片安装
包装方式 托盘

R5F56316CDFP#V0厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F56316CDFP#V0数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F56316CDFP#V0 R5F56316CDFP#V0数据手册

R5F56316CDFP#V0封装设计

查看详情并下载
Symbol
Footprint
3D Model
