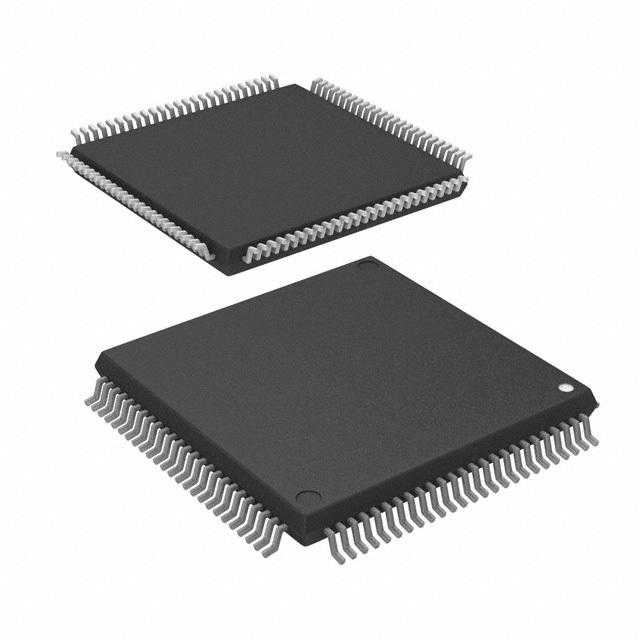

R5F521A8BDFP#30

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 50MHz 64KB FLASH 512KB DMA,LVD,POR,PWM,WDT 内部 66 2.7V 3.6V 50MHz I2C,IrDA,SCI,SPI 8 x 8 32bit RX QFP 贴片安装 14mm(长度)*14mm(宽度)
供应商型号: 968-R5F521A8BDFP#30
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 微控制器(MCU) R5F521A8BDFP#30

R5F521A8BDFP#30概述

    # 产品概述:RX21A 32位微控制器(MCU)

    1. 产品简介


    RX21A 是瑞萨电子推出的高性能 32 位微控制器,专为工业控制、消费电子及物联网等领域设计。该产品配备了 RX CPU 内核,支持高达 50 MHz 的主频,最大运算能力可达 78 DMIPS,具备出色的处理速度与能效比。RX21A 配备了丰富的外围模块,如 24 位 ∆Σ A/D 转换器、多种通信接口(SCI、I2C、SPI 等)、多达 9 个通讯通道及多个定时器,适合复杂嵌入式系统开发。
    主要功能包括:
    - 高性能 32 位 RX CPU 内核;
    - 24 位 ∆Σ A/D 转换器,最高信噪比达 85 dB;
    - 多种数据加密单元(AES);
    - 集成事件链路控制器(ELC),实现高效的事件驱动模式。
    主要应用领域:
    - 工业自动化设备;
    - 家用电器控制板;
    - 智能物联网设备;
    - 医疗监控系统。

    2. 技术参数


    以下是 RX21A 的核心技术和规格概览:
    | 参数类别 | 具体描述 |

    | CPU 核心 | 32 位 RX CPU 内核;最高运行频率 50 MHz;78 DMIPS |
    | 存储器 | 闪存容量:256 KB 至 512 KB;RAM 容量:32 KB 至 64 KB;数据闪存:8 KB (耐久性 100,000 次编程/擦除) |
    | 电源电压范围 | 1.8 V 至 3.6 V |
    | 工作温度范围 | 工业级:−40°C 至 +85°C;扩展级:−40°C 至 +105°C |
    | 时钟功能 | 支持外部时钟高达 20 MHz,内置低速和高速振荡器 |
    | 中断支持 | 提供 122 个中断向量,含 6 个非屏蔽中断 |
    | 通信接口 | 5 个串口 SCI,2 个 I2C 接口,2 个 SPI 接口 |
    | ADC/DAC | 24 位 ∆Σ A/D 转换器;10 位 A/D 转换器 7 通道;2 通道 10 位 D/A 转换器 |
    | 安全特性 | 支持 AES 数据加密;独立看门狗定时器(IWDT);温度传感器 |

    3. 产品特点和优势


    RX21A 在性能和成本上表现出色,具有以下显著特点和优势:
    1. 高性能 RX CPU 内核:基于哈佛架构设计,结合流水线处理机制,提供高效的数据处理能力,特别适用于需要实时响应的应用场景。
    2. 集成度高:集成了多种外围设备,减少外部组件需求,降低系统复杂性。
    3. 节能设计:提供四种低功耗模式(睡眠模式、深度软件待机模式等),适合便携式设备使用。
    4. 通信灵活性:支持多种协议标准,便于与其他设备无缝连接。
    5. 丰富的安全性配置:通过硬件加速器实现高效的数据加密解密操作,提升系统的安全性。

    4. 应用案例和使用建议


    RX21A 的强大功能使其在众多实际应用中表现出色。以下是一些典型应用场景及使用建议:
    应用场景
    - 家用电器:如智能冰箱或洗衣机,利用其丰富的 I/O 口支持复杂的传感器网络。
    - 工业控制:用于电机控制或工厂自动化设备,发挥其高精度 ADC 和快速响应能力。
    - 智能家居:配合无线模块构建完整的家庭物联网节点。
    使用建议
    - 若需高精度测量,可启用 ADC 的自诊断功能以确保数据准确性。
    - 选择合适的电源管理策略,在不牺牲性能的前提下尽量延长电池寿命。
    - 开发过程中充分利用 ELC 功能,简化硬件电路设计并提高效率。

    5. 兼容性和支持


    RX21A 微控制器与瑞萨电子的其他产品线具有良好的兼容性,支持广泛的开发工具链,例如 E1 Emulator 调试器。此外,厂商提供了详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 主频异常 | 检查时钟配置是否正确;重新初始化振荡器 |
    | 看门狗复位频繁触发 | 增加看门狗计数器时间间隔 |
    | 数据闪存写入失败 | 确认供电电压是否符合要求 |

    7. 总结和推荐


    总体而言,RX21A 是一款性能卓越且高度集成化的 32 位 MCU,适用于多种嵌入式应用。凭借其强大的 CPU 性能、多样化的通信能力和完善的生态系统支持,它非常适合对可靠性和效率有较高要求的设计项目。强烈推荐给需要高性能与灵活性兼顾的开发团队!

R5F521A8BDFP#30参数

参数
最大工作供电电压 3.6V
EEPROM大小 8 x 8
数据总线宽度 32bit
振荡器类型 内部
内核数 -
程序存储器类型 FLASH
外设 DMA,LVD,POR,PWM,WDT
最小工作供电电压 2.7V
接口类型 I2C,IrDA,SCI,SPI
RAM大小 64KB
速度 50MHz
程序存储器大小 512KB
I/O数量 66
最大时钟频率 50MHz
电压-电源(Vcc/Vdd) 1.8V~3.6V
数据转换器 -
核心处理器 RX
长*宽*高 14mm(长度)*14mm(宽度)
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

R5F521A8BDFP#30厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F521A8BDFP#30数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F521A8BDFP#30 R5F521A8BDFP#30数据手册

R5F521A8BDFP#30封装设计

查看详情并下载
Symbol
Footprint
3D Model
