R5F1006AASP#50

产品分类: 微控制器(MCU)
产品描述: 1.6V~5.5V 32MHz 2KB FLASH 16KB DMA,LVD,POR,PWM,WDT 内部 13 5.5V 32MHz CSI,I2C,UART,USART 4 x 8 16bit RL78 LSSOP-20 贴片安装,黏合安装
供应商型号: 14M-R5F1006AASP#50
供应商: 云汉优选
标准整包数: 1

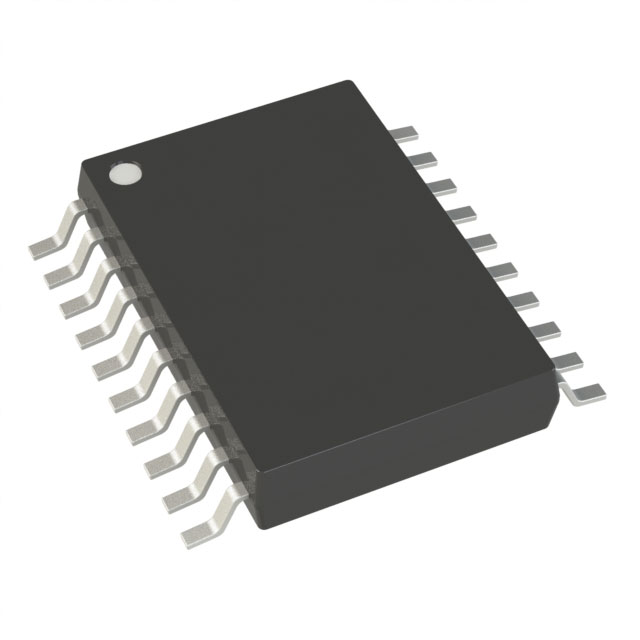

RENESAS ELECTRONICS 微控制器(MCU) R5F1006AASP#50

R5F1006AASP#50概述


    产品简介


    RL78/G13 是瑞萨电子(Renesas)推出的通用微控制器(MCU),专为低功耗平台设计,特别适用于一般性的应用场合。该系列MCU具有1.6 V至5.5 V的工作电压范围,支持16 K至512 K字节的代码闪存存储器,最高可达41 DMIPS(每秒百万指令数)@ 32 MHz。这种芯片具备强大的处理能力和极低的功耗,在消费类和工业应用中表现出色。

    技术参数


    - 电源电压:单电源供电电压为1.6 V至5.5 V。
    - 工作模式:HALT(休眠)、STOP(停止)和SNOOZE(浅睡)模式。
    - CPU核心:RL78架构,3级流水线,最低指令执行时间范围:高速操作(0.03125 μs@32 MHz)到超低速操作(30.5 μs@32.768 kHz)。
    - 地址空间:1 MB。
    - 通用寄存器:8位寄存器×8,共4个银行。
    - 片上RAM:2 KB至32 KB。
    - 代码闪存:16 KB至512 KB,块大小1 KB。
    - 数据闪存:4 KB至8 KB。
    - 高精度内部振荡器:32 MHz至1 MHz可选,精度±1.0%(1.8 V至5.5 V,-20°C至+85°C)。
    - 温度范围:
    - 消费类应用(A):-40°C至+85°C
    - 工业类应用(D):-40°C至+85°C
    - 高温工业应用(G):-40°C至+105°C
    - 电源管理和复位功能:内置上电复位电路和电压检测器。
    - DMA控制器:2至4通道。
    - 算术运算单元:16位×16位=32位乘法器,32位÷32位=32位除法器,16位×16位+32位=32位累加器。
    - 串行接口:简化版SPI(2至8通道),UART/LIN总线(2至4通道),I2C/SPI通信(3至10通道)。
    - 定时器:16位定时器(8至16通道),12位间隔定时器(1通道),实时时钟(1通道),看门狗定时器(1通道)。
    - ADC:8/10位分辨率(1.6 V至5.5 V),6至26个模拟输入通道。
    - I/O端口:16至120通道(N沟道开漏型I/O,耐压6 V),最多支持不同电平接口(1.8/2.5/3 V设备)。

    产品特点和优势


    - 超低功耗:仅需66 μA/MHz的运行电流,RTC和LVD待机时仅需0.57 μA。
    - 高灵活性:支持多种工作模式,满足不同的低功耗需求。
    - 高速处理能力:最高可达32 MHz,提供高达41 DMIPS的处理性能。
    - 丰富的接口:包括SPI、UART/LIN、I2C等多种通信接口,以及多通道定时器和ADC,适合多种应用场景。
    - 安全性和稳定性:具备电压检测功能、闪存保护机制及自编程功能,确保系统的稳定性和安全性。

    应用案例和使用建议


    RL78/G13 系列MCU适用于多种应用场景,例如智能家电、工业自动化控制系统、智能家居等。实际使用过程中,需要根据具体应用需求选择合适的封装和配置。例如,在需要较长电池寿命的应用中,可以通过配置不同的工作模式来实现更低的功耗;在需要更高处理速度的应用中,可以配置更高的工作频率以获得更好的性能。此外,针对复杂的信号处理任务,可以利用片上的16位乘法器和累加器进行高效的数学运算。

    兼容性和支持


    RL78/G13 系列MCU提供了广泛的封装选项,适用于不同尺寸的应用。此外,瑞萨电子还提供了全面的支持文档和技术服务,帮助用户更好地理解和使用该产品。对于需要更深入技术支持的客户,瑞萨电子也提供了专业的工程咨询服务。

    常见问题与解决方案


    - 问题1:如何选择适合的封装?
    - 解答:根据具体应用的需求和可用空间选择合适的封装,参考《RL78/G13 数据手册》中的封装列表,选择符合要求的产品型号。

    - 问题2:如何配置低功耗模式?
    - 解答:通过设置电源管理寄存器,可以选择不同的低功耗模式(如HALT、STOP、SNOOZE)。详细配置步骤可参阅《RL78/G13 用户手册》中的相关章节。
    - 问题3:如何防止闪存被误擦写?
    - 解答:启用闪存保护功能,禁止对闪存进行擦除和重写操作。详细设置方法请查阅《RL78/G13 数据手册》中的相关内容。

    总结和推荐


    总体来看,RL78/G13 系列MCU凭借其超低功耗、高性能处理能力和丰富的功能集成,非常适合应用于各种低功耗和高性能需求的场合。无论是消费类电子产品还是工业控制领域,该系列MCU都能提供可靠的解决方案。因此,强烈推荐给需要高性能、低功耗MCU的设计者和开发者使用。

R5F1006AASP#50参数

参数
程序存储器大小 16KB
数据总线宽度 16bit
最小工作供电电压 -
最大时钟频率 32MHz
I/O数量 13
RAM大小 2KB
数据转换器 -
EEPROM大小 4 x 8
电压-电源(Vcc/Vdd) 1.6V~5.5V
内核数 -
程序存储器类型 FLASH
振荡器类型 内部
外设 DMA,LVD,POR,PWM,WDT
速度 32MHz
最大工作供电电压 5.5V
接口类型 CSI,I2C,UART,USART
核心处理器 RL78
通用封装 LSSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

R5F1006AASP#50厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F1006AASP#50数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F1006AASP#50 R5F1006AASP#50数据手册

R5F1006AASP#50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.8358
10+ ¥ 5.2297
30+ ¥ 4.5919
100+ ¥ 4.4644
300+ ¥ 4.2934
1000+ ¥ 4.1684
库存: 2499
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 5.83
