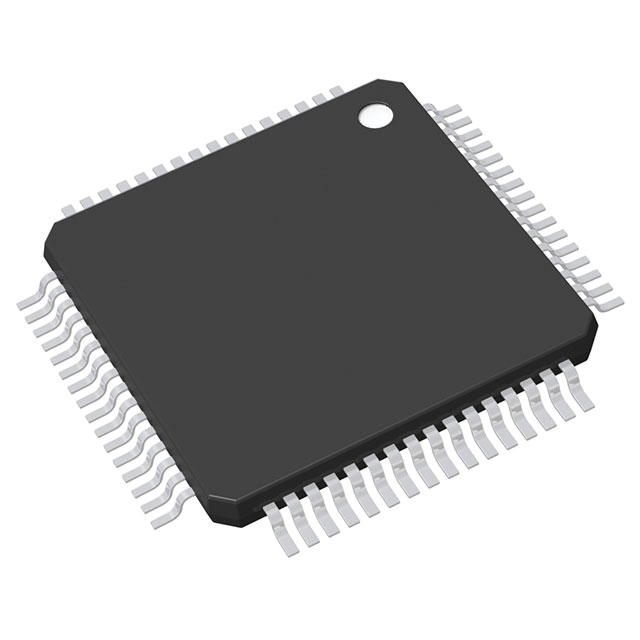

R5F562TADDFM#V1

产品分类: 微控制器(MCU)
产品描述: 4V~5.5V 100MHz 16KB FLASH 256KB DMA,LVD,POR,PWM,WDT 内部 37 1 5.5V 100MHz I2C,LINbus,SCI,SPI A/D 8x12b 32bit RX QFP 贴片安装 10.1mm*10.1mm*1.55mm
供应商型号: 968-R5F562TADDFM#V1
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 微控制器(MCU) R5F562TADDFM#V1

R5F562TADDFM#V1概述


    产品简介


    产品概述
    本文介绍了瑞萨电子的RX62T和RX62G系列32位MCU(微控制器),这些MCU具有强大的处理能力和丰富的外设资源,适用于工业控制、汽车电子和消费电子等多种应用场景。该系列MCU集成了高性能的RX CPU内核、丰富的存储单元、灵活的通信接口以及多种定时器和模拟外设,能够满足各种复杂的控制任务需求。
    主要功能
    - RX CPU核心:提供最高100 MHz的主频,单精度浮点运算,支持165 DMIPS。
    - 内存管理:内置主闪存和数据闪存,支持无等待状态读取。
    - 低功耗设计:具备四种低功耗模式。
    - 外围设备:包括多个通信接口、定时器、ADC和DMA等。
    应用领域
    - 工业自动化
    - 汽车电子
    - 家用电器
    - 消费电子产品

    技术参数


    | 类别 | 功能描述 |

    | CPU | 最大操作频率:100 MHz;32位RX CPU内核;最小指令执行时间:一个周期;地址空间:4 GB |
    | 闪存 | 最大容量:256 KB(片上);编程模式:引导模式和用户程序模式 |
    | SRAM | 最大容量:16 KB(片上);无等待状态读取 |
    | 数据闪存 | 最大容量:32 KB;可重复编程多达30,000次;不占用CPU资源 |
    | 时钟电路 | 外部晶体振荡器或内部PLL;低速内部振荡器LOCO用于IWDT |
    | 复位功能 | 电源复位(POR)、电压监测复位(LVD)、看门狗复位、独立看门狗复位 |
    | 中断控制器 | 101个中断源;9个外部中断;非屏蔽中断(NMI) |
    | 数据传输控制器 | 正常传输、重复传输和块传输三种模式 |
    | I/O端口 | 61个双向端口,21个输入端口 |
    | 定时器 | 多功能定时器脉冲单元MTU3(最多24通道输出);通用PWM定时器GPT(最大100 MHz操作) |
    | 通讯接口 | 三个SCIs,一个I2C接口,一个RSPI,一个LIN,一个CAN(可选) |

    产品特点和优势


    独特功能和优势
    - 高性能RX CPU核心:该系列MCU采用高性能32位RX CPU核心,支持100 MHz的最大操作频率和165 DMIPS的运算能力,使得该MCU在复杂运算和控制任务中表现优异。
    - 多种低功耗模式:具备四种低功耗模式,包括睡眠模式、所有模块时钟停止模式、软件待机模式和深度软件待机模式,确保系统在不需要全功率运行时实现最佳能效。
    - 丰富的通信接口:包括3个SCIs、1个I2C接口、1个RSPI和1个LIN接口,能够满足多种通讯协议的需求,提高了系统的灵活性。
    - 先进的模拟外设:包含两个12位ADC单元和一个10位ADC单元,每个单元均具备采样保持电路和放大器,适用于多种模拟信号采集任务。
    - 可靠性高:支持内存保护单元(MPU),并且自诊断功能和异常检测功能确保系统稳定可靠。

    应用案例和使用建议


    实际应用案例
    - 工业自动化:作为工业控制系统的核心,用于工厂自动化生产线上的传感器数据采集和电机控制。
    - 汽车电子:应用于汽车仪表盘、车身控制模块(BCM)和发动机管理系统(EMS)。
    - 消费电子:广泛应用于智能家电、家用机器人等。
    使用建议
    - 在复杂的应用环境中,建议利用该系列MCU丰富的定时器资源进行精确的时间控制。
    - 利用其强大的模拟外设进行多路数据采集,特别适合需要高速ADC的应用。
    - 充分利用其丰富的通信接口,以构建多协议支持的网络化系统。

    兼容性和支持


    兼容性
    - 该系列产品与多种标准通信协议兼容,如CAN、I2C、LIN等。
    - 支持与其他瑞萨电子或其他厂商的产品协同工作。
    厂商支持
    - 瑞萨电子提供全面的技术支持服务,包括开发工具链、软件库和详尽的文档资料。
    - 厂家设有专门的技术支持团队,针对客户的具体问题提供及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何提高ADC的转换精度? | 调整模拟输入电压范围,选择合适的放大倍率;优化电路布局以减少噪声干扰。 |
    | 如何配置MCU进入低功耗模式? | 通过软件配置,关闭不必要的外设时钟,并选择合适的低功耗模式。 |
    | 在长时间运行后,如何保证系统的稳定性? | 开启内存保护单元(MPU)和自我诊断功能,定期检查系统健康状态。 |
    | 如何设置定时器实现PWM波形生成? | 配置适当的计数器预分频比和比较寄存器值,设置恰当的中断使能。 |

    总结和推荐


    综合评估
    RX62T和RX62G系列32位MCU以其高性能、低功耗、丰富的外围设备和优秀的兼容性,在众多应用场合中表现出色。无论是对于追求高效能运算的工业自动化应用,还是需要多功能外设支持的汽车电子和消费电子领域,该系列产品都具备很高的竞争力和适用性。
    推荐意见
    鉴于其卓越的性能和广泛的兼容性,强烈推荐工程师们在设计新的嵌入式系统时选用RX62T和RX62G系列MCU。无论是对于复杂的数据处理任务还是对实时控制性能要求较高的应用场景,该系列MCU都是理想的解决方案。

R5F562TADDFM#V1参数

参数
外设 DMA,LVD,POR,PWM,WDT
I/O数量 37
最小工作供电电压 -
内核数 1
RAM大小 16KB
接口类型 I2C,LINbus,SCI,SPI
核心处理器 RX
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 4V~5.5V
程序存储器大小 256KB
最大工作供电电压 5.5V
数据总线宽度 32bit
最大时钟频率 100MHz
速度 100MHz
数据转换器 A/D 8x12b
振荡器类型 内部
EEPROM大小 -
长*宽*高 10.1mm*10.1mm*1.55mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘

R5F562TADDFM#V1厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。
