R7FS5D97E2A01CBG#AC0

产品分类: 微控制器(MCU)

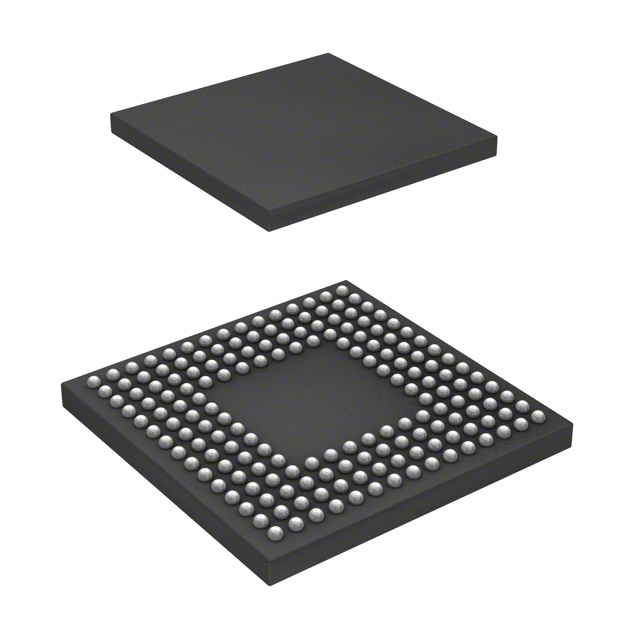

产品描述: Renesas Electronics S5D9系列单片机, ARM Cortex M4内核, 176针, BGA封装, 2CAN通道
供应商型号: J-RENE-0068943
供应商: Chip1stop
标准整包数: 1

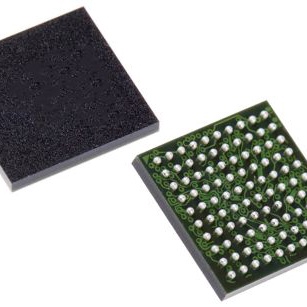

RENESAS ELECTRONICS 微控制器(MCU) R7FS5D97E2A01CBG#AC0

R7FS5D97E2A01CBG#AC0概述


    产品简介


    Renesas Synergy™ Platform S5D9微控制器系列是一款高性能的32位ARM Cortex-M4内核微控制器,专为需要高性能处理能力和丰富外设接口的应用设计。S5D9系列提供了高达120 MHz的工作频率,具备丰富的存储和连接能力,包括闪存、SRAM、多种通信接口和高级模拟功能。该系列产品广泛应用于工业控制、物联网设备、汽车电子、消费电子产品等领域。

    技术参数


    - 处理器:Arm Cortex-M4核心,最大工作频率120 MHz,具有DSP指令集。
    - 内存:
    - 最大2 MB代码闪存(40 MHz零等待状态)
    - 64 KB数据闪存(125,000擦写周期)
    - 最大640 KB SRAM
    - 连接性:
    - 以太网MAC控制器(ETHERC)
    - 以太网DMA控制器(EDMAC)
    - 以太网PTP控制器(EPTPC)
    - USB 2.0高速模块
    - USB 2.0全速模块
    - 多通道串行通信接口(SCI)
    - 两个独立的串行外设接口(SPI)
    - 三个I2C总线接口(IIC)
    - 两个控制器区域网络(CAN)模块
    - 两个增强型声音接口(SSIE)
    - 两个SD/MMC主机接口(SDHI)
    - 四路串行外设接口(QSPI)
    - 红外数据协会(IrDA)接口
    - 外部地址空间,支持8位或16位总线空间
    - 模拟:
    - 双12位模数转换器(ADC)
    - 两个12位数模转换器(DAC)
    - 六个高速模拟比较器(ACMPHS)
    - 六个可编程增益放大器(PGA)
    - 温度传感器(TSN)
    - 定时器:
    - 四个32位增强型高分辨率PWM定时器(GPT32EH)
    - 四个32位增强型PWM定时器(GPT32E)
    - 六个32位PWM定时器(GPT32)
    - 两个异步通用定时器(AGT)
    - 看门狗定时器(WDT)
    - 系统与电源管理:
    - 支持多种低功耗模式
    - 实时时钟(RTC)带日历功能及VBATT支持
    - 事件链接控制器(ELC)
    - 八通道直接存储器访问控制器(DMAC)
    - 数据传输控制器(DTC)
    - 关键中断功能(KINT)
    - 电源开启复位
    - 低电压检测(LVD)
    - 安全和加密:
    - AES128/192/256
    - 3DES/ARC4
    - SHA1/SHA224/SHA256/MD5
    - GHASH
    - RSA/DSA/ECC
    - 真正随机数生成器(TRNG)
    - 人机界面(HMI):
    - 图形液晶显示控制器(GLCDC)
    - JPEG编解码器
    - 二维绘图引擎(DRW)
    - 电容式触摸感应单元(CTSU)
    - 并行数据捕获单元(PDC)
    - 多时钟源:
    - 主时钟振荡器(MOSC)(8至24 MHz)
    - 亚钟振荡器(SOSC)(32.768 kHz)
    - 高速片上振荡器(HOCO)(16/18/20 MHz)
    - 中速片上振荡器(MOCO)(8 MHz)
    - 低速片上振荡器(LOCO)(32.768 kHz)
    - 独立看门狗定时器专用片上振荡器(15 kHz)
    - GPIO:
    - 最多133个输入/输出引脚
    - 操作温度和封装:
    - 工作温度范围:-40°C 至 +85°C / -40°C 至 +105°C
    - 封装:176-pin BGA (13 mm × 13 mm, 0.8 mm pitch),145-pin LGA (7 mm × 7 mm, 0.5 mm pitch),176-pin LQFP (24 mm × 24 mm, 0.5 mm pitch),144-pin LQFP (20 mm × 20 mm, 0.5 mm pitch),100-pin LQFP (14 mm × 14 mm, 0.5 mm pitch)

    产品特点和优势


    S5D9微控制器系列拥有许多独特的功能和优势。其最大亮点是强大的ARM Cortex-M4内核,最高工作频率可达120 MHz,能够满足各种高性能应用需求。该系列具备高达2 MB的代码闪存和640 KB的SRAM,提供充足的存储空间。此外,它还支持多种通信接口,如以太网、USB、I2C、SPI、CAN、IrDA、QSPI等,确保了丰富的互联能力。特别是其双12位ADC和DAC以及六个高速模拟比较器,使其在工业控制和信号处理方面表现卓越。其内置的安全和加密功能,使得该系列微控制器非常适合于需要高度安全性应用的场合。

    应用案例和使用建议


    应用案例:
    - 工业自动化:S5D9微控制器可以用于工业自动化控制系统,例如PLC(可编程逻辑控制器),实现高效的电机控制和数据采集。
    - 物联网设备:通过其丰富的连接性,S5D9可以用于构建智能家电、智能家居和远程监控设备。
    - 汽车电子:该系列微控制器具备高性能处理能力和丰富的外围接口,适用于汽车电子控制单元(ECU)的设计。
    使用建议:
    - 在设计应用时,可以根据具体需求选择合适的通信接口和外部设备。
    - 利用其丰富的定时器资源,可以实现精确的时间控制,特别是在电机控制和信号处理应用中。
    - 注意配置好低功耗模式,以降低功耗并延长电池寿命。

    兼容性和支持


    S5D9微控制器系列提供了广泛的兼容性,支持多种通信协议和标准。厂商Renewas Electronics Corp.提供了详尽的技术文档和支持服务,包括软件开发套件(SDK)、参考设计和开发者社区。这些资源可以帮助开发者快速理解和使用该系列微控制器。

    常见问题与解决方案


    常见问题:
    1. 如何配置多通道串行通信接口(SCI)?
    - 解决方法:参考User’s Manual中的第34节“Serial Communications Interface (SCI)”部分,按照步骤配置每个通道的参数。
    2. 如何实现低功耗操作?
    - 解决方法:在User’s Manual的第11节“Low-Power Modes”中,详细了解如何设置各种低功耗模式,例如通过调整时钟分频器、控制EBCLK和SDCLK输出等。
    3. 如何确保系统的安全性?
    - 解决方法:查阅User’s Manual中的“Security and Encryption”章节,了解如何启用和配置AES、3DES、RSA等加密算法。

    总结和推荐


    综上所述,Renesas Synergy™ Platform S5D9微控制器系列凭借其强大的性能、丰富的功能和广泛的兼容性,在多个领域中都表现出色。它不仅适用于工业自动化、物联网和汽车电子等领域,还提供了强大的安全性保障。对于寻求高性能和多功能解决方案的设计者来说,S5D9系列微控制器是一个极佳的选择。因此,强烈推荐此款产品。

R7FS5D97E2A01CBG#AC0参数

参数
RAM大小 640KB
振荡器类型 内部
数据转换器 -
EEPROM大小 64 x 8
最大工作供电电压 3.6V
速度 120MHz
电压-电源(Vcc/Vdd) 2.7V~3.6V
最小工作供电电压 2.7V
程序存储器类型 FLASH
接口类型 CANbus,EBI,EMI,Ethernet,I2C,IrDA,MMC,QSPI,SCI,SD,SPI,SSI,UART,USART,USB
外设 DMA,LVD,POR,PWM,WDT
核心处理器 ARM® Cortex®-M4
I/O数量 133
数据总线宽度 32bit
内核数 1
程序存储器大小 2MB
最大时钟频率 120MHz
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

R7FS5D97E2A01CBG#AC0厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R7FS5D97E2A01CBG#AC0数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R7FS5D97E2A01CBG#AC0 R7FS5D97E2A01CBG#AC0数据手册

R7FS5D97E2A01CBG#AC0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.48 ¥ 156.156
5+ $ 14.8 ¥ 131.313
10+ $ 13.9 ¥ 123.3278
50+ $ 12.6 ¥ 111.7935
100+ $ 11.8 ¥ 104.6955
库存: 152
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 156.15
