首页  >  产品百科  >  R5F571MLDDBG#20

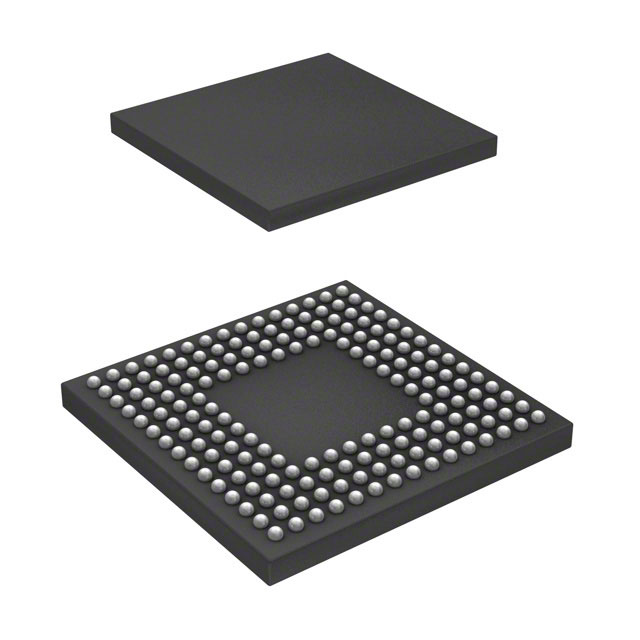

R5F571MLDDBG#20

产品分类: 微控制器(MCU)
产品描述: 2.7V~3.6V 240MHz 512KB FLASH 4MB DMA,LVD,POR,PWM,WDT 内部 127 CANbus,EBI,EMI,Ethernet,I2C,MMC,QSPI,SCI,SD,SPI,SSI,USB OTG 64 x 8 A/D 8x12b,21x12b,D/A 2x12 32bit RXv2 LFBGA-176
供应商型号: CSJ-ST50012671
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 微控制器(MCU) R5F571MLDDBG#20

R5F571MLDDBG#20概述


    产品简介


    RX71M Group Renesas MCUs
    RX71M系列是瑞萨电子公司推出的一款高性能32位微控制器(MCU)。这款MCU集成了丰富的外设资源和强大的处理能力,特别适用于需要高速处理和高精度数据处理的应用场合。它的主要功能包括高速浮点运算、多个通道的数据传输控制以及多种通信接口,使其成为工业控制、汽车电子、物联网(IoT)等领域中的理想选择。

    技术参数


    - 处理器核心:32位RXv2 CPU,最大工作频率240 MHz,操作状态下的DMIPS可达480。
    - 单精度浮点运算单元:符合IEEE-754标准。
    - 存储器:
    - 代码闪存:支持最多4 MB。
    - 数据闪存:64 KB,可重复编程达100,000次。
    - 静态随机存储器(SRAM):512 KB,支持ECC校验(单错误纠正、双错误检测)。
    - 电源管理:工作电压范围2.7-3.6 V,低功耗模式下电流消耗为0.2 mA/MHz(典型值)。
    - 时钟功能:支持外部晶体谐振器和内部PLL,提供8到24 MHz的系统时钟。
    - 温度范围:-40°C至+85°C。

    产品特点和优势


    1. 高性能:支持高达240 MHz的主频,能够在240 MHz下达到480 DMIPS的运算能力。
    2. 低功耗设计:多样的低功耗模式使MCU在不同需求下都能保持高效运行。
    3. 强大的存储能力:集成的闪存和SRAM提供了充足的内存空间。
    4. 丰富的外设接口:内置多种通信接口(如以太网MAC、USB 2.0、CAN总线),便于连接各种外设。
    5. 可靠的电源管理:支持电压监测和电池备份功能,确保系统的稳定运行。

    应用案例和使用建议


    应用案例
    - 工业控制:用于电机控制、传感器数据采集和实时数据处理。
    - 汽车电子:支持引擎控制、车身网络系统以及高级驾驶辅助系统(ADAS)。
    - 物联网(IoT):适合于智能家居、智能穿戴设备等需要高效处理能力的应用。
    使用建议
    - 在选择电源供应时,要确保电源电压在2.7-3.6 V范围内,以保证MCU的正常运行。
    - 利用外部时钟源和内部PLL实现更精确的时钟同步,提高系统的实时性。
    - 根据具体应用场景选择合适的低功耗模式,以减少能耗。

    兼容性和支持


    - 兼容性:支持多种通信接口,方便与其他设备进行互联。
    - 支持:瑞萨电子提供了详尽的技术文档和支持服务,包括软件开发工具链和详细的编程指南。

    常见问题与解决方案


    1. 问题:电压监测不准确。
    - 解决办法:检查电压监测电路的连接,调整电压监测阈值设置。
    2. 问题:通信接口不稳定。
    - 解决办法:确保通信接口的接线正确且稳固,检查相关配置参数是否设置正确。
    3. 问题:程序运行异常。
    - 解决办法:尝试重新下载固件或恢复默认设置,检查是否有硬件故障。

    总结和推荐


    RX71M系列MCU凭借其强大的处理能力和丰富的功能,非常适合应用于需要高性能计算和复杂外设管理的场景。其低功耗设计和广泛的温度适应范围使其能在苛刻的工作环境下可靠运行。总体而言,这是一款值得推荐的高性能MCU,适用于工业控制、汽车电子、物联网等多个领域。

R5F571MLDDBG#20参数

参数
电压-电源(Vcc/Vdd) 2.7V~3.6V
数据转换器 A/D 8x12b,21x12b,D/A 2x12
RAM大小 512KB
最大工作供电电压 -
程序存储器类型 FLASH
振荡器类型 内部
数据总线宽度 32bit
最大时钟频率 -
程序存储器大小 4MB
内核数 -
接口类型 CANbus,EBI,EMI,Ethernet,I2C,MMC,QSPI,SCI,SD,SPI,SSI,USB OTG
最小工作供电电压 -
I/O数量 127
EEPROM大小 64 x 8
核心处理器 RXv2
速度 240MHz
外设 DMA,LVD,POR,PWM,WDT
通用封装 LFBGA-176
应用等级 工业级
零件状态 在售
包装方式 托盘

R5F571MLDDBG#20厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F571MLDDBG#20数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F571MLDDBG#20 R5F571MLDDBG#20数据手册

R5F571MLDDBG#20封装设计

查看详情并下载
