R5F100MLAFB#30

产品分类: 微控制器(MCU)

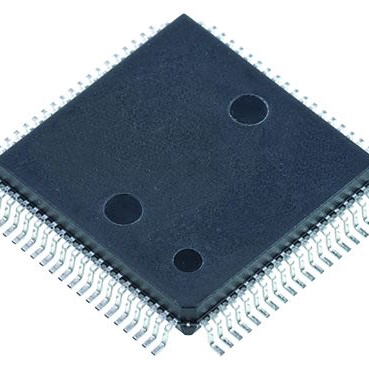

产品描述: Renesas Electronics RL78/G13系列单片机, RL78内核, 80针, LFQFP封装, 0CAN通道
供应商型号: 3364701
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 微控制器(MCU) R5F100MLAFB#30

R5F100MLAFB#30概述


    产品简介


    RL78/G13 微控制器(MCU)是瑞萨电子公司(Renesas Electronics)推出的一款超低功耗平台,适用于通用型应用。该系列MCU具有1.6V至5.5V的电压范围,可以实现最高达41 DMIPS(每秒百万条指令)的处理能力,支持从高到极低的各种速度操作。由于其卓越的能效,该MCU特别适合于需要长期电池供电或能量采集的应用场合,如智能传感器、物联网设备、医疗保健设备等。

    技术参数


    主要技术规格:
    - 工作电压:单电源电压范围1.6V到5.5V
    - 最低功耗:运行电流低至66μA/MHz,休眠模式下仅为0.57μA
    - 存储容量:闪存容量为16KB到512KB,数据闪存容量为4KB到8KB
    - 内核架构:RL78 CPU核心,采用CISC架构并带有3级流水线
    - 时钟频率:高速片上振荡器可选32MHz到1MHz
    - 温度范围:工业级温度范围-40°C到+85°C,部分型号可达-40°C到+105°C
    - 电源管理:内置电源开启重置电路(POR)和电压检测器(LVD)
    - I/O端口:I/O端口数量在16到120之间,不同型号可选N通道开漏端口、TTL输入缓冲和片上上拉电阻
    接口支持:
    - 简化SPI(CSI):2到8通道
    - UART/UART(LIN总线支持):2到4通道
    - I2C/简化I2C通信:3到10通道
    - 16位定时器:8到16通道
    - 12位间隔定时器:1通道
    - 实时时钟(RTC):支持99年日历功能,带闹钟和时钟校正功能
    - 看门狗定时器:由专用低速片上振荡器驱动
    模拟模块:
    - ADC(模数转换器):8/10位分辨率,6到26个模拟输入通道
    - 内部参考电压(1.45V)和温度传感器

    产品特点和优势


    RL78/G13微控制器具有以下显著特点和优势:
    - 超低功耗:在多种工作模式下保持极低的电流消耗,大大延长电池寿命。
    - 高集成度:集成了丰富的外设和存储单元,减少外部电路设计复杂度。
    - 灵活性:通过不同的封装和引脚配置满足多样化的应用需求。
    - 高效能:虽然功耗极低,但仍能提供高性能的数据处理能力。
    - 安全功能:具有数据保护机制,防止非法访问和修改。

    应用案例和使用建议


    RL78/G13 MCU在多个领域都有广泛的应用。例如,在智能家居系统中,它可以用作智能插座的核心处理器,以监测和控制电器的能耗。此外,它还可以应用于穿戴式健康监护设备,监测心率、血压等健康指标。针对这些应用,建议开发者在选择MCU时注意其对所需外设的支持情况,并考虑其工作环境温度范围以确保设备稳定运行。

    兼容性和支持


    RL78/G13 MCU在硬件上支持多种标准接口,使得它可以方便地与各类传感器和外设连接。同时,瑞萨电子提供了全面的技术文档和支持服务,包括开发工具链和软件库,帮助用户更快地上手开发项目。此外,瑞萨还提供了详尽的产品文档和在线资源,以便用户随时查阅和解决开发过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:在启动时遇到了电源故障
    - 解决方案:检查电源线路和连接器是否完好,确认电源电压符合要求。
    - 问题2:设备无法进入低功耗模式
    - 解决方案:确保已正确配置相关寄存器,确认所有外设已关闭,只保留必要的电路。
    - 问题3:程序写入失败
    - 解决方案:检查编程器设置是否正确,确认所选型号与所使用的编程器兼容。尝试更新编程器固件或更换编程线缆。

    总结和推荐


    综上所述,RL78/G13 MCU凭借其出色的低功耗性能、灵活的外设支持和广泛的适用范围,在众多应用场景中表现出色。它不仅在节能和高效能方面具有显著优势,还能满足工业级温度范围的要求,保证了在恶劣环境下也能稳定运行。因此,强烈推荐给那些寻求高效且可靠MCU解决方案的设计者和工程师们。

R5F100MLAFB#30参数

参数
电压-电源(Vcc/Vdd) 1.6V~5.5V
外设 DMA,LVD,POR,PWM,WDT
最小工作供电电压 1.6V
EEPROM大小 8 x 8
核心处理器 RL78
速度 32MHz
RAM大小 32KB
接口类型 CSI,I2C,LINbus,UART,USART
数据总线宽度 16bit
I/O数量 64
程序存储器类型 FLASH
内核数 -
振荡器类型 内部
最大工作供电电压 5.5V
数据转换器 A/D 17x8/10b
最大时钟频率 32MHz
程序存储器大小 512KB
通用封装 LFQFP-80
安装方式 贴片安装
零件状态 在售
包装方式 托盘

R5F100MLAFB#30厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F100MLAFB#30数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F100MLAFB#30 R5F100MLAFB#30数据手册

R5F100MLAFB#30封装设计

查看详情并下载
Symbol
Footprint
3D Model
