首页  >  产品百科  >  ISL6558IRZA

ISL6558IRZA

产品分类: DC-DC稳压器
产品描述: Buck 80KHz~1.5MHz PWM Signal 4 5V 800mV 12V 1.2V QFN-EP-20 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: Q-ISL6558IRZA
供应商: 期货订购
标准整包数: 3600

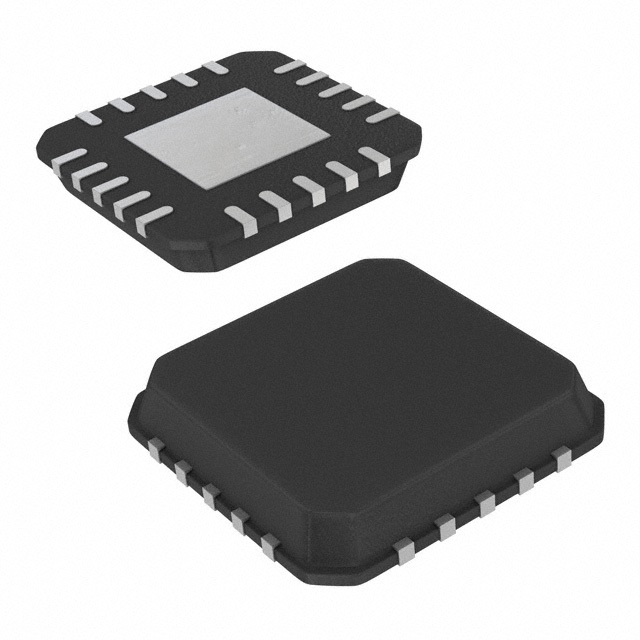

RENESAS ELECTRONICS DC-DC稳压器 ISL6558IRZA

ISL6558IRZA概述

    ISL6558 Multi-Purpose Precision Multi-Phase PWM Controller

    1. 产品简介


    ISL6558是一款多功能多相脉宽调制(PWM)控制器,旨在满足高电流、高速率应用的需求。它结合了HIP6601B、HIP6602B、HIP6603B或ISL6605配套栅极驱动器,构成一个完整的电源解决方案。ISL6558不仅能够调节输出电压,还能平衡负载电流,并为两到四个同步整流降压转换器通道提供保护功能。

    2. 技术参数


    ISL6558的主要技术参数如下:
    - 操作温度范围:-40°C至85°C
    - 供电电压:5V ±5%
    - 最大输入供应电流:10-15 mA
    - 频率范围:80kHz至1.5MHz
    - 通道最大占空比:75%
    - 参考电压:0.8V ±1.5%(-40°C至85°C),0.8V ±1.0%(0°C至70°C)
    - 最大过电流跳闸阈值:67-85 μA
    - 最大过电压阈值:1.12-1.2 VREF
    - 纹波频率:80kHz至1.5MHz

    3. 产品特点和优势


    ISL6558具有多种显著优势,包括:
    - 高精度电流平衡:采用独特的电流检测方法,提高整体解决方案成本效益和效率。
    - 无损电流感应:降低系统复杂度和成本。
    - 精确参考电压:确保输出电压的稳定性和准确性。
    - 主动电压定位(Droop功能):可减少输出电容的尺寸和成本。
    - 集成过电流和过电压保护:提供负载设备的安全运行环境。

    4. 应用案例和使用建议


    ISL6558广泛应用于各种高性能电路中,如微处理器电源控制、低输出电压高电流DC-DC转换器、电压调节模块等。以下是其在服务器和工作站中的应用案例:
    - 服务器电源:通过精确控制电流平衡和电压定位,确保服务器在重载情况下的稳定性。
    - 使用建议:为了获得最佳性能,在选择RFB和ROS时应根据具体应用需求进行调整,确保输出电压滴落补偿效果达到预期。

    5. 兼容性和支持


    ISL6558与配套的HIP660x系列栅极驱动器兼容,形成完整的电源解决方案。此外,Intersil公司提供了详尽的技术支持和维护服务,确保用户能够充分利用产品的所有功能。

    6. 常见问题与解决方案


    - Q:如何实现无损电流感应?
    A: 通过采样下桥MOSFET导通时的电压,并将其反馈到控制器,实现精确的电流控制。
    - Q:如何设置PWM频率?
    A: 连接FS/EN引脚至适当的电阻以设定内部振荡器频率。调整频率范围为80kHz至1.5MHz。

    7. 总结和推荐


    ISL6558多相PWM控制器以其高精度、低功耗和丰富的保护功能,成为高电流应用的理想选择。其独特的电流平衡和电压定位技术使其在众多应用场景中表现出色。对于需要高性能电源控制的系统而言,强烈推荐使用ISL6558。
    以上是针对ISL6558产品的全面技术介绍及应用分析,希望对您有所帮助。如果您有任何疑问或需要进一步的信息,请随时联系我们。

ISL6558IRZA参数

参数
输出类型 PWM Signal
最小输入电压 1.2V
开关频率 80KHz~1.5MHz
最大输出电压 5V
输出数量 4
功能 Step-Down
同步整流器 -
最大输入电压 12V
最小输出电压 800mV
拓扑 Buck
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN-EP-20
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISL6558IRZA厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL6558IRZA数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL6558IRZA ISL6558IRZA数据手册

ISL6558IRZA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3600+ $ 6.314 ¥ 52.7219
7200+ $ 6.314 ¥ 52.7219
10800+ $ 6.314 ¥ 52.7219
库存: 10000
起订量: 3600 增量: 3600
交货地:
最小起订量为:3600
合计: ¥ 189798.84
直接购买
加入购物车
