ISL65426IRZA

产品分类: DC-DC稳压器
产品描述: Buck Yes 1MHz Adjustable 2 4V 1V 5.5V 3V QFN 贴片安装 10mm*5mm*950μm
供应商型号: Q-ISL65426IRZA
供应商: 期货订购
标准整包数: 600
RENESAS ELECTRONICS DC-DC稳压器 ISL65426IRZA

ISL65426IRZA概述

    ISL65426 6A Dual Synchronous Buck Regulator with Integrated MOSFETs

    产品简介


    ISL65426 是一款高效双输出单芯片同步降压转换器,输入电压范围为3V至5.5V。该芯片能够提供两个可选或外部调整的输出电压,范围从1V到供电电压的80%,同时总输出电流可达6A。每个PWM通道之间相位差为180度,减少了输入电流的均方根(RMS)和纹波电压。

    技术参数


    - 效率: 最高可达95%
    - 固定频率: 1MHz
    - 输入电压范围: 3V 至 5.5V
    - 参考电压精度: ±1%
    - 输出电压选项:
    - 可编程2位VID输入
    - 输出电压可调范围为1V至4.0V
    - 开关频率: 1MHz
    - 保护特性: 过流保护、欠压保护和热监测

    产品特点和优势


    ISL65426的主要特点包括:
    - 高集成度: 内置MOSFET,简化了设计
    - 灵活性: 用户可配置功率块,适应不同需求
    - 紧凑设计: 超小型DC/DC转换器设计
    - 热管理: 优化的内部同步功率开关,具有良好的热性能和高效率
    - 保护机制: 包括过流、欠压和热监测保护
    这些特点使得ISL65426成为多种应用的理想选择,尤其是需要高性能电源管理和低功耗的应用场合。

    应用案例和使用建议


    ISL65426适用于多种应用,例如FPGA、CPLD、DSP和CPU核心及IO电压调节。常见的应用案例包括:
    - 点对点电源调节: 用于为多个低电压、高密度分布式电源系统提供稳定电源。
    - 现场可编程门阵列(FPGA): 如Xilinx Spartan IIITM、Virtex IITM等,需要分立的核心和IO电压。
    使用建议:
    - 在设计电路时,应注意正确配置FB1和FB2引脚,以便实现所需的输出电压。
    - 为了提高系统的可靠性和稳定性,建议在VCC引脚附近放置一个1μF或更大的低ESL陶瓷电容和一个10Ω电阻进行滤波。

    兼容性和支持

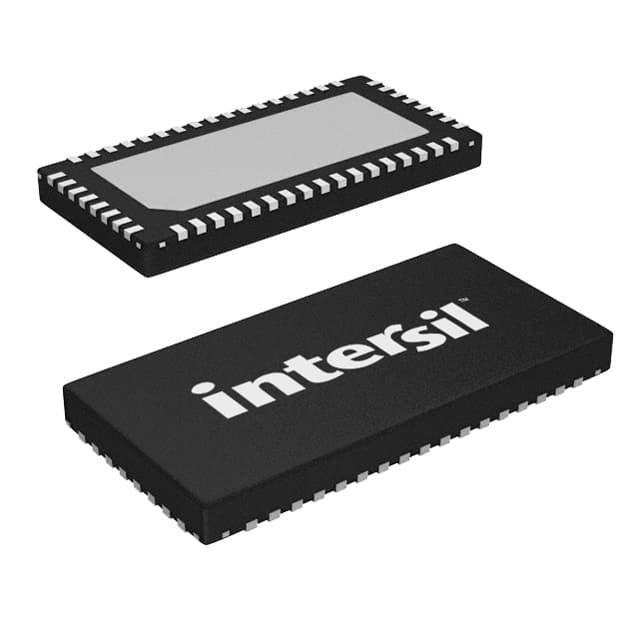

    ISL65426采用无铅(Pb-free)封装,符合RoHS标准,支持SnPb和Pb-free焊接操作。它采用薄型四方扁平无引线(QFN)封装,尺寸为50 Ld 5x10 QFN。厂商提供了详细的技术文档和支持服务,以确保用户能够顺利部署和使用该产品。

    常见问题与解决方案


    - 问题: 设备启动时出现异常。
    - 解决方案: 检查FB1和FB2引脚上的反馈网络配置是否正确。

    - 问题: 输出电压不稳定。
    - 解决方案: 确认PVINx和GND之间的电容值是否合适,必要时增加输出电容。
    - 问题: 设备过热。
    - 解决方案: 确保散热措施得当,增加散热片或优化散热路径。

    总结和推荐


    ISL65426是一款高性能、高集成度的双输出同步降压转换器,适合多种应用场景,特别是在要求高效率和紧凑设计的应用中表现出色。其灵活的输出电压设置和完善的保护机制使其在市场上具备很强的竞争力。对于需要高性能电源解决方案的设计工程师来说,ISL65426是一个值得推荐的选择。

ISL65426IRZA参数

参数
最小输入电压 3V
最大输出电压 4V
输出类型 Adjustable
拓扑 Buck
开关频率 1MHz
输出数量 2
同步整流器 Yes
最小输出电压 1V
最大输入电压 5.5V
功能 Step-Down
长*宽*高 10mm*5mm*950μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

ISL65426IRZA厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL65426IRZA数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL65426IRZA ISL65426IRZA数据手册

ISL65426IRZA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 11.385 ¥ 95.0648
1200+ $ 11.385 ¥ 95.0648
1800+ $ 11.385 ¥ 95.0648
库存: 10000
起订量: 600 增量: 600
交货地:
最小起订量为:600
合计: ¥ 57038.88
