ISL8002AFRZ-T

产品分类: DC-DC稳压器
产品描述: Buck Yes 2MHz Adjustable 1 5.5V 600mV 5.5V 2.7V DFN 贴片安装,黏合安装
供应商型号: Q-ISL8002AFRZ-T
供应商: 期货订购
标准整包数: 2000
RENESAS ELECTRONICS DC-DC稳压器 ISL8002AFRZ-T

ISL8002AFRZ-T概述


    产品简介


    ISL8002, ISL8002A, ISL80019, ISL80019A 是高度集成的同步降压型DC/DC转换器,适用于通用点负载DC/DC应用。这些器件能够在2.7V至5.5V的输入电压范围内提供高达2A的连续输出电流,并采用峰值电流模式控制架构,使其能够在极低占空比下正常工作。通过内置或外部补偿选项,以及选择性的脉冲频率调制(PFM)或脉宽调制(PWM)操作模式,ISL8002系列器件提供了出色的瞬态响应性能和高效的电源管理能力。

    技术参数


    - 输入电压范围:2.7V至5.5V
    - 最大输出电流:1.5A或2A(具体型号参见表格)
    - 开关频率:1MHz或2MHz(具体型号参见表格)
    - 反馈电压:0.6V至输入电压(具体值取决于配置)
    - 保护功能:过流保护、短路保护、欠压锁定和过压保护
    - 热关断温度:上升至150°C,下降至125°C
    - 热阻抗:71°C/W(空气自由冷却条件下)

    产品特点和优势


    ISL8002系列具有以下显著特点:
    - 高效率(最高可达95%)
    - 内置非常低的rDS(ON) MOSFET,最大限度地提高效率
    - 消除了高侧PMOS所需的Boot电容,简化了外部组件
    - 支持100%占空比操作(1MHz版本)
    - 优秀的稳定性,提供内部和外部补偿选项

    应用案例和使用建议


    这些器件广泛应用于多种场景,如机顶盒、电缆调制解调器、FPGA电源等。例如,在图1中,展示了典型的应用电路配置,可以轻松实现内部补偿。图2展示了不同输出电压下的效率曲线,有助于根据具体应用需求选择合适的配置。建议根据负载情况选择合适的PWM或PFM模式以达到最佳能效。对于复杂的系统,考虑适当的环路补偿设计是至关重要的。

    兼容性和支持

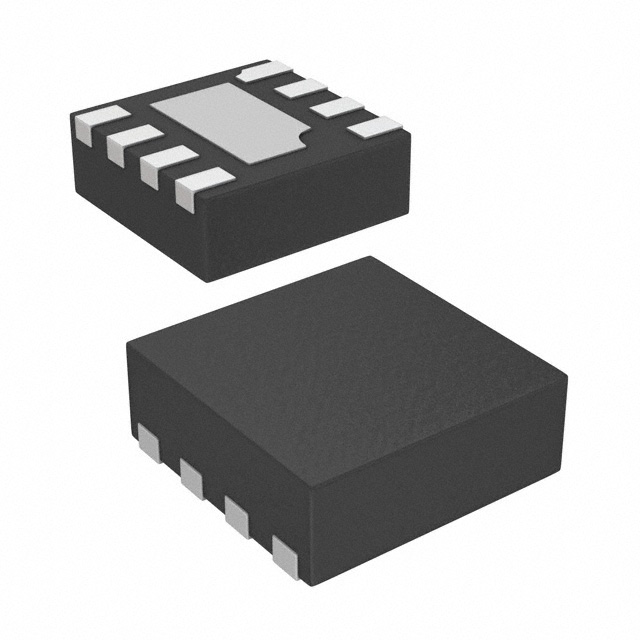

    ISL8002系列的8针2mm x 2mm TDFN封装与多种其他电子元器件兼容,有助于节省空间并提高散热性能。Intersil公司为用户提供详尽的技术文档和支持服务,帮助客户顺利进行产品选型和设计应用。

    常见问题与解决方案


    - 问题:如何实现PFM和PWM模式之间的切换?
    解答:可以通过将MODE引脚连接到逻辑高电平或输入电压VIN来选择PWM模式;连接到逻辑低电平或接地选择PFM模式。

    - 问题:输出电压如何设置?
    解答:通过外部分压电阻网络连接到FB引脚来设定输出电压。具体电阻值可根据应用需求从表2中选择。

    - 问题:如果需要更高额定温度范围,应该选用哪个型号?
    解答:选择后缀带有“F”的型号,例如ISL8002FRZ-T,可以在-40°C至+125°C的温度范围内工作。

    总结和推荐


    ISL8002系列降压转换器具备高效、稳定和紧凑的特点,非常适合多种应用场景。由于其出色的瞬态响应、高效率和灵活的操作模式,使得它在市场上具有很强的竞争力。因此,我们强烈推荐这款产品给需要高性能电源管理解决方案的设计工程师。无论是在家用电器还是工业自动化领域,ISL8002系列都能提供可靠的支持。

ISL8002AFRZ-T参数

参数
最小输入电压 2.7V
最大输入电压 5.5V
输出类型 Adjustable
拓扑 Buck
最小输出电压 600mV
功能 Step-Down
最大输出电压 5.5V
开关频率 2MHz
同步整流器 Yes
输出数量 1
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL8002AFRZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL8002AFRZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL8002AFRZ-T ISL8002AFRZ-T数据手册

ISL8002AFRZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 1.661 ¥ 13.8694
4000+ $ 1.661 ¥ 13.8694
6000+ $ 1.661 ¥ 13.8694
库存: 10000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 27738.8
