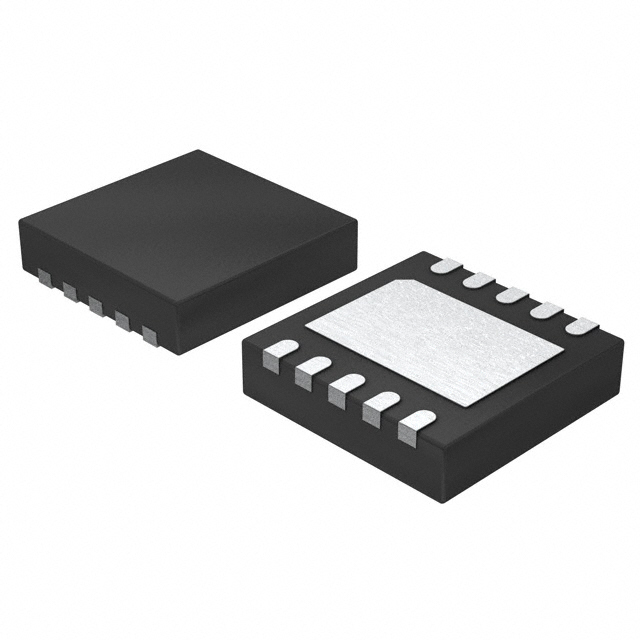

ISL97656IRTZ-TK

产品分类: DC-DC稳压器
产品描述: Renesas Electronics DCDC转换器, ISL97656系列, 2.2 → 6 V 直流输入
供应商型号: 2643646
供应商: 海外现货
标准整包数: 2
RENESAS ELECTRONICS DC-DC稳压器 ISL97656IRTZ-TK

ISL97656IRTZ-TK概述

    # ISL97656 Step-Up Regulator with 4A Integrated Switch

    1. 产品简介


    ISL97656 是一款高频率、高效率的电流模式控制非同步升压电压调节器,工作于恒定PWM开关频率。它内置了一个4.0A、120mΩ低侧MOSFET,可以提供超过90%的高输出电流和效率。可选择的640kHz或1.22MHz开关频率允许使用更小的电感和更快的瞬态响应。此外,外部补偿引脚使用户能够灵活设置频率补偿,从而可以使用低ESR陶瓷输出电容。
    ISL97656 主要用于便携式设备、数字相机、TFT-LCD显示器、DSL调制解调器、PCMCIA卡以及GSM/CDMA手机等应用场景。它采用了小型10引脚TDFN封装,最大高度为1.1mm,能够在-40°C到+85°C的温度范围内正常工作。

    2. 技术参数


    - 输入电压范围:2.2V至6.0V
    - 输出电压范围:+1.1VIN至+24V
    - 开关频率:可选640kHz或1.22MHz
    - 电流限制:最高4.0A(保证3.8A)
    - 最大占空比:640kHz时92%,1.22MHz时90%
    - 电源效率:在不同负载条件下的效率测试表明,最高可达93%
    - 启动电流:<1µA(关断模式下)
    - 工作温度范围:-40°C到+85°C
    - 热阻:θJA 53°C/W(10引脚TDFN封装)

    3. 产品特点和优势


    - 高效能:ISL97656的工作效率超过90%,并且具备更好的热性能。
    - 灵活的开关频率:可以通过外部配置引脚来调整640kHz或1.22MHz的开关频率,适应不同的应用需求。
    - 高集成度:内置了4.0A、120mΩ低侧MOSFET,减少了外置元件的需求。
    - 软启动功能:支持可调软启动,确保转换器的稳定启动。
    - 保护机制:内置过温保护,可以在出现过热情况时自动关闭,以保护设备。

    4. 应用案例和使用建议


    ISL97656适用于多种应用场景,包括便携式设备、数字相机、TFT-LCD显示器等。例如,在便携式设备中,由于其高效率和紧凑的设计,ISL97656可以显著延长电池寿命。在TFT-LCD显示器的应用中,ISL97656的快速瞬态响应能力可以确保显示屏画面的流畅。
    使用建议:
    - 在选择电感器时,考虑输入电压、输出电压、开关频率和最大输出电流的要求。
    - 使用低ESR的陶瓷电容器作为输出电容,以减小输出电压纹波。
    - 为了噪声敏感应用,可以在大电容旁并联一个0.1µF的小电容,以降低开关噪声。

    5. 兼容性和支持


    ISL97656采用10引脚TDFN封装,符合无铅(RoHS)标准,且不含卤素。其封装设计使得ISL97656易于集成到各种系统中。Intersil公司为其产品提供了良好的技术支持和维护服务,确保用户能够顺利使用ISL97656。

    6. 常见问题与解决方案


    - 问题1:启动时输出电压不稳。
    - 解决方案:检查软启动电容的连接和值是否正确。

    - 问题2:效率低于预期。
    - 解决方案:确保输入电容和输出电容的质量及容量满足要求,检查输出电感是否合适。

    7. 总结和推荐


    ISL97656是一款高效的升压电压调节器,特别适合应用于便携式设备和LCD显示器等领域。其高集成度、高效率以及良好的热性能使其在市场上具有很强的竞争优势。总体而言,ISL97656是值得推荐的一款产品,尤其是在需要高效、小型化解决方案的场合。
    希望上述信息能够帮助您更好地理解和使用ISL97656。如果您有任何疑问或需要更多详细信息,请随时联系我们的技术支持团队。

ISL97656IRTZ-TK参数

参数
最大输出电压 25V
最小输入电压 2.2V
输出类型 Adjustable
开关频率 640KHz,1.2MHz
功能 Step-Up
同步整流器 No
拓扑 Boost
输出数量 1
最大输入电压 6V
最小输出电压 5V
长*宽*高 3mm*3mm*750μm
通用封装 TDFN-10(EP)
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ISL97656IRTZ-TK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL97656IRTZ-TK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL97656IRTZ-TK ISL97656IRTZ-TK数据手册

ISL97656IRTZ-TK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 30.7541
50+ ¥ 25.599
100+ ¥ 22.1628
250+ ¥ 21.005
500+ ¥ 20.5854
库存: 976
起订量: 8 增量: 0
交货地:
最小起订量为:2
合计: ¥ 61.5
直接购买
加入购物车
