ISL91110IR2AZ-T7A

产品分类: DC-DC稳压器
产品描述: Buck-Boost No 2.5MHz Fixed 1 3.5V 3.5V 5.5V 1.8V QFN 贴片安装,黏合安装
供应商型号: Q-ISL91110IR2AZ-T7A
供应商: 期货订购
标准整包数: 250
RENESAS ELECTRONICS DC-DC稳压器 ISL91110IR2AZ-T7A

ISL91110IR2AZ-T7A概述


    产品简介


    ISL91110IR 高效率升降压调节器
    ISL91110IR 是一款高电流升降压开关调节器,适用于采用新型电池化学成分的系统。它利用Intersil独有的升降压算法,在输入电压接近输出电压时仍能保持电压稳定,同时提供卓越的效率和非常低的输出电压纹波。此产品广泛应用于智能手机、平板电脑等智能设备以及无线通信设备等领域。

    技术参数


    - 输入电压范围: 1.8V 到 5.5V
    - 输出电流:
    - PVIN = 3.4V, VOUT = 5V时可达2A
    - PVIN = 2.5V, VOUT = 3.3V时可达2A
    - PVIN = 2.9V, VOUT = 3.3V时峰值电流可达3A(tON < 600µs, t = 4.6ms)
    - 效率: 最高可达95%
    - 关断电流: 仅35µA,可最大限度提高轻负载条件下的效率
    - 开关频率: 2.5MHz,可减小外部元件尺寸

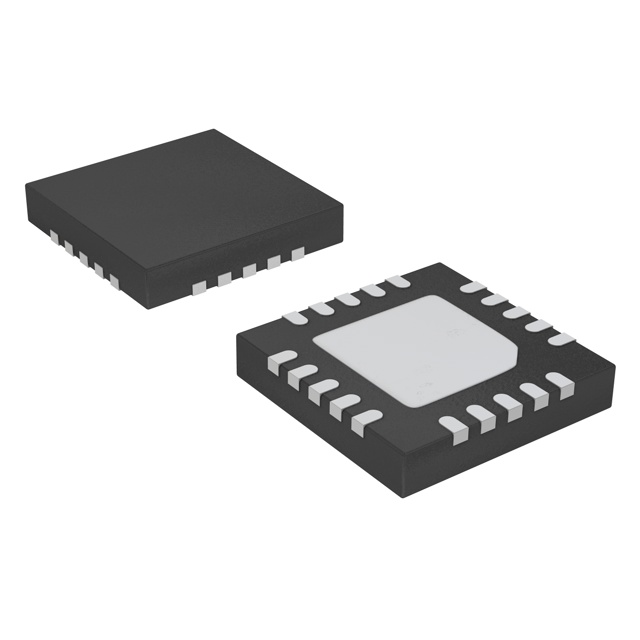

    - 封装: 4mm x 4mm, 20引脚TQFN封装

    产品特点和优势


    ISL91110IR的主要特点包括:
    - 接受高于或低于受控输出电压的输入电压
    - 自动无缝切换在降压和升压模式之间
    - 全同步低ON电阻的4开关架构
    - 小型封装(4mm x 4mm),减少设计空间
    - 完全保护:短路、过温、欠压保护
    这些特点使得ISL91110IR在多种设备和系统中具有较高的市场竞争力。

    应用案例和使用建议


    ISL91110IR的应用场景多样,包括但不限于:
    - 智能手机和便携式PC: 高效电源管理,延长设备续航能力。
    - 无线通信设备: 在不同电压条件下提供稳定的电源输出。
    使用建议:
    - 确保输入电压范围符合要求(1.8V到5.5V)。
    - 根据需要选择合适的输出电压版本(固定3.3V或3.5V,或可调)。
    - 使用适当的外部电容以达到最佳性能。

    兼容性和支持


    ISL91110IR与其他电子元器件的兼容性良好,适合多种系统应用。厂商提供详细的技术支持文档和评价板(如ISL91110IRNZ-EVZ、ISL91110IR2A-EVZ和ISL91110IRA-EVZ),便于用户进行评估和测试。

    常见问题与解决方案


    根据技术手册中的信息,以下是常见的问题及其解决方案:
    - 问题: 输出电压不稳定。
    - 解决方案: 检查并调整反馈网络(FB引脚),确保外部元件连接正确。
    - 问题: 系统在重载情况下输出电压下降明显。
    - 解决方案: 确认输入电压是否满足要求,必要时增加输入电容。
    - 问题: 温度过高触发热关机。
    - 解决方案: 改善散热设计,确保良好的通风条件或添加散热片。

    总结和推荐


    综上所述,ISL91110IR是一款高效且高度集成的升降压调节器,非常适合应用于智能手机、平板电脑以及其他便携式设备中。其高效率、小型化、宽泛的工作范围和丰富的保护机制使其在市场上具备显著的优势。对于需要高效电源管理的系统来说,强烈推荐使用ISL91110IR。

ISL91110IR2AZ-T7A参数

参数
最大输出电压 3.5V
最大输入电压 5.5V
同步整流器 No
功能 Step-Up/Step-Down
输出类型 Fixed
拓扑 Buck-Boost
最小输出电压 3.5V
最小输入电压 1.8V
输出数量 1
开关频率 2.5MHz
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL91110IR2AZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL91110IR2AZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL91110IR2AZ-T7A ISL91110IR2AZ-T7A数据手册

ISL91110IR2AZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 4.301 ¥ 35.9134
500+ $ 4.301 ¥ 35.9134
750+ $ 4.301 ¥ 35.9134
库存: 10000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 8978.35
