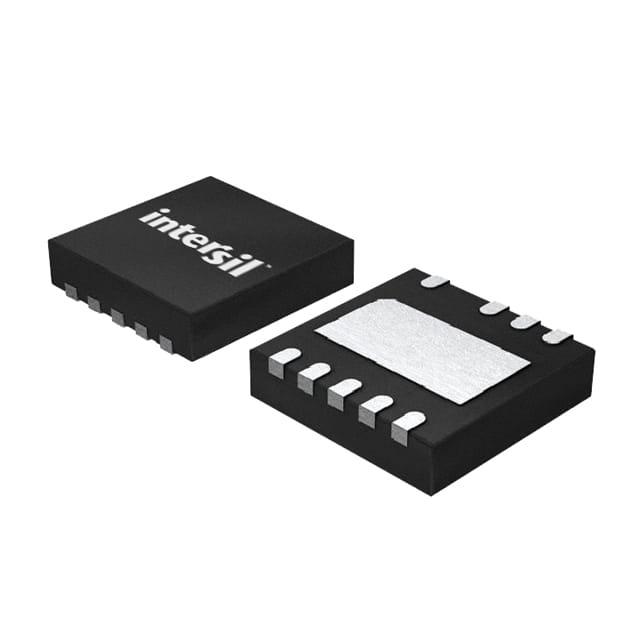

ISL2101AAR3Z

产品分类: 栅极电源驱动器
产品描述: 10ns 2 9V 50ns 14V 1.4V,2.2V Non-Inverting MOSFET,N沟道 10ns 半桥 2A,2A DFN 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: ISL2101AAR3Z-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 栅极电源驱动器 ISL2101AAR3Z

ISL2101AAR3Z概述

    ISL2100A 和 ISL2101A 高频半桥驱动器技术手册

    1. 产品简介


    ISL2100A 和 ISL2101A 是100V、高频的半桥N沟道功率MOSFET驱动器集成电路。 这些驱动器基于流行的HIP2100和HIP2101半桥驱动器,但提供了多个性能改进。ISL2100A增加了输入滞回特性,以实现更优的操作性能,特别是在嘈杂环境中;而ISL2101A的输入端现在可以安全地摆动到VDD供电轨。两种器件均提供非常紧凑的9引脚DFN封装,以最小化所需的PCB占用面积。

    2. 技术参数


    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VDD Supply Voltage 9 | 12 | 14 | V |
    | Operating Current (ISL2100A) | f = 500kHz | 1.6 | 2.2 | 2.7 | mA |
    | Operating Current (ISL2101A) | f = 500kHz | 1.9 | 2.5 | 3 | mA |
    | Under Voltage Lockout Threshold (ISL2100A) 6.5 | 7.3 | 8.1 | V |
    | Under Voltage Lockout Hysteresis 0.6 | - | V |
    | High-Level Output Voltage (VOHL) | ILO = -100mA, VDD = VHB - VLO | - | 0.25 | 0.3 | V |
    | Low-Level Output Voltage (VOLL) | ILO = 100mA | - | 0.3 | 0.4 | V |

    3. 产品特点和优势


    - 驱动能力: 支持N沟道MOSFET半桥,能够在高频下稳定运行。
    - 封装优势: 采用紧凑的9引脚DFN封装,符合IPC-2221标准的100V导线间距指南。
    - 高可靠性: 无铅(RoHS)兼容材料,低功耗设计。
    - 灵活的输入电压范围: 支持CMOS/TTL兼容输入阈值。
    - 保护机制: 具备电源欠压保护、高速传播时间和快速开关时间。

    4. 应用案例和使用建议


    ISL2100A 和 ISL2101A 广泛应用于电信半桥转换器、全桥转换器、双开关正向转换器和有源钳位正向转换器等领域。对于应用这些驱动器的设计,应注意如下几点:
    - 匹配负载电容: 确保驱动器能快速切换电容负载,典型值为1nF。
    - 输入信号: 使用合适的脉冲宽度来避免输出电压变化延迟。
    - 热管理: 良好的热管理可提高系统稳定性,推荐将暴露的垫连接到PCB的接地平面。

    5. 兼容性和支持


    - 兼容性: 产品具有宽电源电压范围(9V至14V),支持多种电路配置。
    - 技术支持: 厂商提供详尽的技术文档和焊接条件指南,支持包括技术故障排除在内的全面服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动问题 | 检查输入信号和电源电压是否正确 |
    | 输出异常 | 检查负载电容是否匹配,调整负载电容或输入信号 |
    | 过热问题 | 加强散热设计,确保良好的散热路径 |

    7. 总结和推荐


    ISL2100A 和 ISL2101A 在高频率应用中表现出色,其紧凑的封装和多功能性使其成为电信、音频放大器和其他电力控制应用的理想选择。强烈推荐在高频应用中使用这两种器件,因其出色的性能和可靠性,以及广泛的兼容性和技术支持。

ISL2101AAR3Z参数

参数
逻辑电压 - VIL,VIH 1.4V,2.2V
最大工作供电电压 14V
驱动配置 半桥
栅极类型 MOSFET,N沟道
最小工作供电电压 9V
最大高压侧电压-自举 114V
输入类型 Non-Inverting
最大传播延迟时间 50ns
驱动数量 2
电流 - 峰值输出(灌入,拉出) 2A,2A
下降时间 10ns
通道类型 -
上升时间 10ns
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘,管装

ISL2101AAR3Z厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL2101AAR3Z数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 栅极电源驱动器 RENESAS ELECTRONICS ISL2101AAR3Z ISL2101AAR3Z数据手册

ISL2101AAR3Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.562 ¥ 46.9989
10+ $ 3.6256 ¥ 30.636
25+ $ 3.0064 ¥ 25.1601
80+ $ 2.5337 ¥ 21.2039
230+ $ 2.2107 ¥ 18.5006
490+ $ 2.0274 ¥ 16.967
980+ $ 1.924 ¥ 16.1015
库存: 976
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.99
