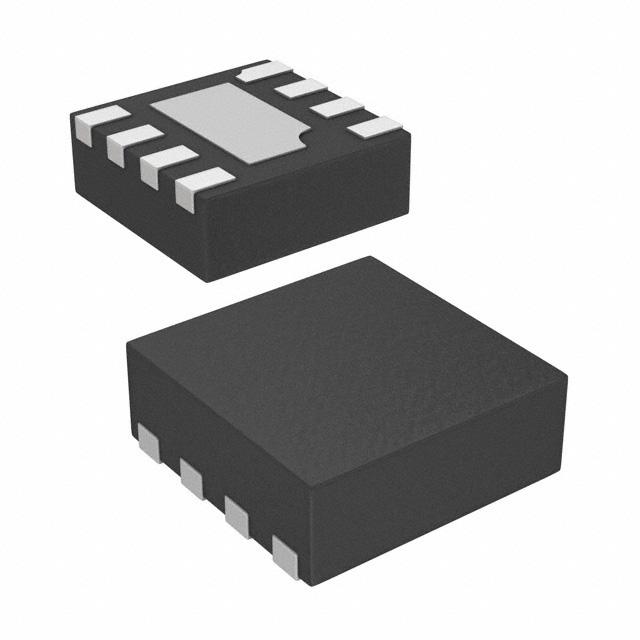

ISL8002FRZ-T

产品分类: DC-DC稳压器
产品描述: Buck Yes 1MHz Adjustable 1 5.5V 600mV 5.5V 2.7V DFN 贴片安装,黏合安装
供应商型号: Q-ISL8002FRZ-T
供应商: 期货订购
标准整包数: 2000
RENESAS ELECTRONICS DC-DC稳压器 ISL8002FRZ-T

ISL8002FRZ-T概述

    ISL8002, ISL8002A, ISL80019, ISL80019A 高效同步降压转换器

    产品简介


    ISL8002、ISL8002A、ISL80019 和 ISL80019A 是由 Intersil 推出的高效、单片式同步降压 DC/DC 转换器。这些器件能够提供高达 2A 的连续输出电流,输入电压范围为 2.7V 至 5.5V。它们采用峰值电流模式控制架构,支持非常低占空比的操作。同时,这些器件具有 1MHz 或 2MHz 的开关频率,可以实现优异的瞬态响应,允许使用小型电感。这些转换器具有出色的稳定性,并提供内部和外部补偿选项。

    技术参数


    - 输入电压范围(VIN): 2.7V 至 5.5V
    - 最大输出电流(IOUT): 1.5A 或 2A(取决于具体型号)
    - 开关频率(FSW): 1MHz 或 2MHz(取决于具体型号)
    - 反馈电压(VFB): 0.600V
    - 最大线性调节(Line Regulation): -0.2% 至 +0.1%/V
    - 负载调节(Load Regulation): < -0.2%/A
    - 峰值电流限制(IPLIMIT): 2A 应用下 3.5A,1.5A 应用下 2.5A
    - 热关断温度(Thermal Shutdown Temperature): 升温 150°C,降温 25°C
    - 热阻抗(Thermal Resistance): θJA (71°C/W),θJC (7°C/W)

    产品特点和优势


    1. 高效率: 可达 95% 的峰值效率。
    2. 紧凑设计: 采用 8 引脚 2mmx2mm TDFN 封装,节省空间。
    3. 内置低 RDS(ON) MOSFET: 最大化能效。
    4. 高灵活性: 支持 PWM 和 PFM 操作模式,满足不同负载条件下的需求。
    5. 全面保护功能: 包括过流保护、短路保护、欠压锁定、过压保护和热关断等。

    应用案例和使用建议


    这些转换器适用于多种应用,包括通用负载点(Point-of-Load)DC/DC 转换、机顶盒、有线调制解调器、FPGA 电源以及 DVD、HDD 驱动器、LCD 面板和电视等。
    在实际应用中,为了确保最佳性能,建议遵循以下步骤:
    - 使用合适的输出电感(L1)和输出电容(C1、C5、C6),并根据应用选择适当的电感值(1.0µH 到 4.7µH)。
    - 确保输入电容(C4)的值大于 10µF 以提供良好的去耦效果。
    - 使用外部补偿网络进行精细调整,特别是在高负载条件下。

    兼容性和支持


    这些转换器与现有的许多电子元件和系统兼容。Intersil 提供详细的技术支持和文档,包括应用指南和技术文档,帮助用户进行设计和集成。

    常见问题与解决方案


    1. Q: 输出电压不稳定
    - A: 检查反馈电阻分压器(R1、R2)的值是否正确。确保它们符合器件要求。
    2. Q: 开关频率不稳定
    - A: 确认外部补偿网络连接正确且外部电容值匹配器件规格表中的推荐值。
    3. Q: 过温保护触发
    - A: 检查散热设计是否合理。必要时增加散热器或改善 PCB 设计以提高热管理。

    总结和推荐


    综上所述,ISL8002、ISL8002A、ISL80019 和 ISL80019A 在性能和可靠性方面表现出色。它们的小巧封装和高效的电气特性使这些器件成为各种应用的理想选择。特别是对于需要高效、可靠和灵活电源解决方案的应用,这些器件是首选。强烈推荐使用这些转换器来满足不同的电源需求。

ISL8002FRZ-T参数

参数
输出类型 Adjustable
开关频率 1MHz
输出数量 1
最大输出电压 5.5V
拓扑 Buck
功能 Step-Down
最小输出电压 600mV
同步整流器 Yes
最大输入电压 5.5V
最小输入电压 2.7V
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
