首页  >  产品百科  >  ZL8800ALBFT

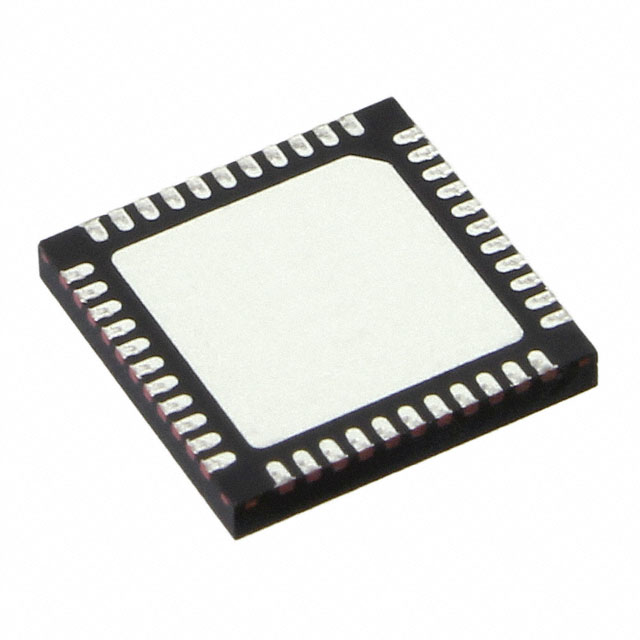

ZL8800ALBFT

产品分类: DC-DC稳压器
产品描述: Buck No 200KHz~1.33MHz PWM Signal 2 QFN-44-EP 贴片安装,黏合安装
供应商型号: Q-ZL8800ALBFT
供应商: 期货订购
标准整包数: 4000
RENESAS ELECTRONICS DC-DC稳压器 ZL8800ALBFT

ZL8800ALBFT概述

    ZL8800 Dual Channel/Dual Phase PMBus ChargeMode Control DC/DC Digital Controller

    产品简介


    ZL8800是一款双输出或双相位数字DC/DC控制器。每个输出通道可独立运行,也可以配合使用以形成高电流应用的双相配置。这款控制器支持广泛的工作电压范围(0.54V至5.5V),输入电压范围为4.5V至14V。得益于完全数字化的ChargeMode™控制,ZL8800能在单个开关周期内响应负载瞬态变化。这种独特的无补偿调节技术允许设计达到严格的瞬态规范,同时最小化输出电容,从而降低成本和节省电路板空间。

    技术参数


    - 输出电压范围:0.54V至5.5V
    - 输入电压范围:4.5V至5.5V 或 6.5V至14V
    - 稳定的1%输出电压精度
    - ChargeMode控制实现快速瞬态响应,减少输出电容,提供无补偿的输出稳定性
    - 开关频率范围:200kHz至1.33MHz
    - 数字故障保护:输出电压欠压/过压,输入电压欠压/过压,温度和MOSFET驱动电压保护
    - 10位平均输出电流测量
    - 10位监测ADC测量输入电压、输入电流、输出电压、内部和外部温度以及驱动电压
    - 可配置使用独立的MOSFET驱动器或集成Driver-MOSFET (DrMOS)设备

    产品特点和优势


    - 无补偿设计,始终稳定
    - 输出电压精度达1%,适应线路、负载和温度变化
    - 快速瞬态响应,减少输出电容,降低整体成本
    - 内置LDO稳压器,简化系统设计
    - 高度集成,支持多种管理功能,如电流均衡、序列控制和故障扩散
    - 非易失性存储器用于存储操作参数和故障事件

    应用案例和使用建议


    ZL8800适用于服务器和存储设备、电信和数据通信设备以及电源模块(如内存、DSP、ASIC和FPGA)。一个典型的使用案例是在服务器电源系统中,ZL8800可以高效管理多路输出,满足不同的负载需求。使用建议包括:
    - 确保输入电压在指定范围内,避免超出范围导致损坏。
    - 合理配置电阻网络,确保输出电压精度。
    - 监控温度,确保良好的散热条件。

    兼容性和支持


    ZL8800通过PMBus™接口实现全面兼容,能够与其他Intersil ICs进行复杂的功能交互,如电流共享和故障扩散。厂家提供了详细的技术文档和支持服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题:无法正常启动
    - 解决办法: 检查输入电压是否在有效范围内,确保正确的电阻网络配置,重启系统。
    2. 问题:输出电压不稳定
    - 解决办法: 调整VSET0和VSET1设置,检查外部电容值是否合适,更换更高精度的电容。
    3. 问题:系统出现过热
    - 解决办法: 检查散热系统是否正常工作,增加外部散热片或风扇,合理分配负载以避免局部过热。

    总结和推荐


    ZL8800以其独特的无补偿设计、高效的瞬态响应能力和广泛的适用性,在服务器和数据中心、电信和数据通信等领域有着广泛的应用前景。凭借其高度集成的特性和良好的支持服务,该产品是系统设计中的优秀选择。强烈推荐在需要高性能、高效率DC/DC转换器的应用中使用ZL8800。

ZL8800ALBFT参数

参数
最小输出电压 -
最大输入电压 -
功能 Step-Down
拓扑 Buck
同步整流器 No
最大输出电压 -
最小输入电压 -
输出类型 PWM Signal
输出数量 2
开关频率 200KHz~1.33MHz
通用封装 QFN-44-EP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZL8800ALBFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ZL8800ALBFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ZL8800ALBFT ZL8800ALBFT数据手册

ZL8800ALBFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 15.279 ¥ 127.5797
8000+ $ 15.279 ¥ 127.5797
12000+ $ 15.279 ¥ 127.5797
库存: 10000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 510318.8
