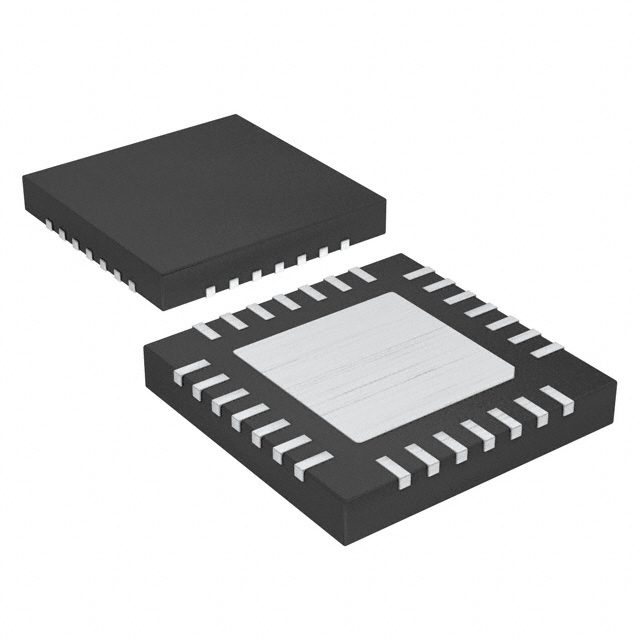

ISL88550AIRZ

产品分类: 电源管理芯片(PMIC)
产品描述: 25μA 4.5V 5.5V PWM 控制器 QFN 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: AV-S-ITSISL88550AIRZ
供应商: Avnet
标准整包数: 60
RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL88550AIRZ

ISL88550AIRZ概述

    ISL88550A Synchronous Step-Down Controller with Sourcing and Sinking LDO Regulator

    产品简介


    ISL88550A 是一款高集成度的同步降压控制器,能够产生VDDQ,同时具备源出和吸入能力的线性稳压器(LDO),并提供一个10mA参考输出缓冲器以生成VTTR。该芯片通过驱动两个外部N沟道MOSFET来产生输出电压,可降至0.7V,输入电压范围为2V至25V,最大输出电流可达15A。LDO可以持续提供高达2.5A的源出能力和-2.0A的吸入能力。这些功能使其非常适合应用于台式机、笔记本电脑、显卡以及DDR内存供电系统中。

    技术参数


    - 输入电压范围:2V 至 25V
    - 输出电压范围:2.5V 固定或0.7V至3.5V可调
    - 开关频率:可编程,最高达600kHz
    - 最大效率:95%
    - 电源引脚电流:VIN 引脚待机电流 ≤ 40µA,VIN 关闭电流 ≤ 5µA
    - 软启动时间:1.7ms
    - 过压/欠压保护:110% / 70%(相对额定输出电压)
    - 功率良好(Power-Good)阈值:VOUT 的±1%
    - 逻辑电平阈值:1.2V 至 2.2V
    - 温度范围:工作温度 -40°C 至 +85°C,存储温度 -65°C 至 +150°C

    产品特点和优势


    - 常开模式脉宽调制(Constant-On PWM):响应负载瞬态时实现100ns的快速响应,保证高效率和恒定开关频率。
    - 完全可调的过压/欠压保护及跳频模式(Skip Mode):允许轻载条件下更高的效率。
    - 精准的输出跟踪能力:LDO输出及10mA参考缓冲器输出均可通过内部电阻分压器追踪到REFIN电压。
    - 集成VTT和VTTR功能:简化设计,降低成本,提高效率。

    应用案例和使用建议


    ISL88550A特别适用于DDR内存供电系统,例如台式机、笔记本、显卡、游戏主机等。具体应用时,推荐用户根据实际应用需求调整软启动时间、电流限制及开关频率。此外,在轻载条件下启用跳频模式,可以有效提高系统效率。

    兼容性和支持


    - 兼容性:产品设计符合RoHS标准,采用无铅封装,兼容SnPb和Pb-free焊接操作。
    - 支持:用户可通过Intersil官网获取更多技术支持文档和技术咨询。

    常见问题与解决方案


    1. 过热保护:当检测到温度超过150°C时,热关断机制会自动触发,避免设备损坏。用户需要确保散热措施到位。
    2. 电压调整不稳定:检查FB端连接是否正确,确保与输出电压形成合适的反馈回路。
    3. 启动时电压波动大:尝试增加软启动电容的容量以减小启动时的电压波动。

    总结和推荐


    ISL88550A凭借其高集成度、高效能以及灵活的配置选项,成为现代电子设备中不可或缺的电源管理组件。无论是对于桌面计算还是移动设备,这款产品都能提供可靠的电力供应,显著提高系统的整体性能。鉴于上述特点和优势,我们强烈推荐ISL88550A作为电源管理领域的首选产品。

ISL88550AIRZ参数

参数
工作电源电流 25μA
最大输出电压 -
最小输出电压 -
应用场景 PWM 控制器
最大工作供电电压 5.5V
最小工作供电电压 4.5V
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISL88550AIRZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL88550AIRZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL88550AIRZ ISL88550AIRZ数据手册
