ISL6363CRTZ-T

产品分类: 电源管理芯片(PMIC)
产品描述: 250mV 5V 1.52V 控制器,Intel VR12 QFN 贴片安装,黏合安装 6mm(长度)*6mm(宽度)
供应商型号: ISL6363CRTZ-T
供应商: 云汉优选
标准整包数: 1

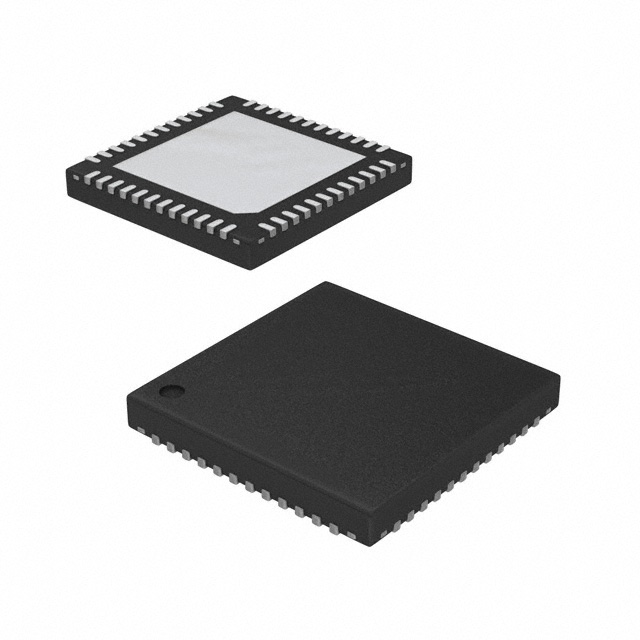

RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL6363CRTZ-T

ISL6363CRTZ-T概述

    ISL6363 多相PWM调节器:技术手册

    产品简介


    ISL6363 是由Intersil设计的一款多相PWM(脉宽调制)调节器,主要用于VR12™桌面CPU的微处理器核心和图形电源供应。该产品提供了两组电压调节器(VRs),每组包含三个集成门驱动器。第一输出(VR1)可以配置为4、3、2或1相VR,而第二输出(VR2)则是一个1相VR。两个VR共享一个串行控制总线,以实现与CPU的通信,从而降低了成本并减小了电路板面积。

    技术参数


    - 兼容电压范围:
    - VCC: -0.3V至+7V
    - PVCC, PVCCG: -0.3V至15V
    - 绝对启动电压(BOOT): -0.3V至+36V
    - 相电压(PHASE): -8V(<400ns, 20µJ)至+30V,(<200ns, VBOOT - VGND < +36V)
    - UGATE电压(UGATE):
    - 最大绝对温度范围: 0°C 至 +70°C 或 -40°C 至 +85°C
    - 输出特性:
    - 精确的核心电压调节: ±0.5%的系统精度,覆盖整个温度范围
    - 强化负载线精度
    - 支持动态PS2补偿和高频负载瞬态补偿
    - 支持远程电压传感,程序化VBOOT电压,地址编程,IMAX,TMAX,可调开关频率,过流保护,独立的电源良好指示

    产品特点和优势


    ISL6363的主要优势在于其采用Intersil的Robust Ripple Regulator R3技术,能够提供更快的瞬态响应时间,更宽的工作频率范围,并且具有改进的轻载效率。此外,它还支持无损电感DCR电流感应和精确的电阻电流感应。这些特性使得ISL6363能够在不同负载条件下保持稳定的性能。

    应用案例和使用建议


    ISL6363适用于VR12桌面计算机的应用。例如,在需要高精度和快速响应的应用场景中,ISL6363能够有效地满足需求。使用建议包括:
    - 确保所有的输入信号(如SCOMP, VSEN, NTCG等)连接正确。
    - 配置适当的VBOOT电压以优化启动性能。
    - 设置合适的IMAX和TMAX值以确保稳定运行。

    兼容性和支持


    ISL6363的48引脚QFN封装使其易于与各种桌面CPU主板进行集成。此外,Intersil提供了详尽的技术支持文档和工具,包括ISL6363EVAL1Z用户指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1: 系统无法正常启动。
    - 解决方案: 检查VCC, PVCC, PVCCG是否在规定的电压范围内。
    - 问题2: 输出电压不稳定。
    - 解决方案: 调整PSICOMP网络的参数,以改善瞬态响应。

    总结和推荐


    ISL6363是一款专为VR12桌面CPU设计的高性能多相PWM调节器。它的强大特性和广泛的应用场景使其成为市场上同类产品中的佼佼者。如果你正在寻找一款具备高精度、快响应和良好能效的电源解决方案,ISL6363无疑是一个值得考虑的选择。

ISL6363CRTZ-T参数

参数
应用场景 控制器,Intel VR12
最大工作供电电压 -
最小工作供电电压 5V
工作电源电流 -
最大输出电压 1.52V
最小输出电压 250mV
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL6363CRTZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL6363CRTZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL6363CRTZ-T ISL6363CRTZ-T数据手册

ISL6363CRTZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 18.88
200+ ¥ 18.56
300+ ¥ 18.24
库存: 4000
起订量: 100 增量: 4000
交货地:
最小起订量为:100
合计: ¥ 1888
直接购买
加入购物车
