首页  >  产品百科  >  ISL9307IRTAANFZ-T7A

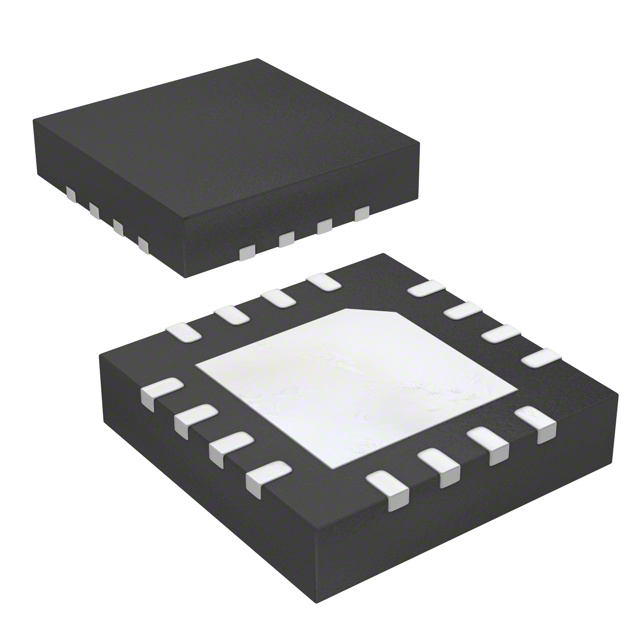

ISL9307IRTAANFZ-T7A

产品分类: 其他稳压器
产品描述: Step-Down (Buck) Synchronous (2),Linear (LDO) (2) QFN 贴片安装,黏合安装 4mm*4mm*750μm
供应商型号: ISL9307IRTAANFZ-T7ACT-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 其他稳压器 ISL9307IRTAANFZ-T7A

ISL9307IRTAANFZ-T7A概述


    产品简介


    产品名称: ISL9307
    产品类型: 电源管理集成电路(mini-PMIC)
    主要功能: 集成了两个3MHz同步降压转换器(DCD1和DCD2)和两个低输入低压差线性稳压器(LDO1和LDO2)。
    应用领域: 适用于为低电压微处理器或多个电压轨供电,如用于单个锂离子或聚合物电池供电设备的手机、智能手机、便携式媒体播放器和数字信号处理器核心供电。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 (DCD1/DCD2) | 2.5V 至 5.5V |
    | 输入电压范围 (LDO) | 1.5V 至 5.5V |
    | 输出电压范围 | 0.8V 至 VIN |
    | 工作频率 | 2.6 MHz 至 3.4 MHz |
    | 最大输出电流 (DCD) | 1500mA |
    | 最大输出电流 (LDO) | 300mA |
    | 启动电流 | 135μA 至 160μA |
    | 关机电流 | 0.15μA 至 5μA |
    | 热关断温度 | 155°C |

    产品特点和优势


    - 高效能:采用3MHz的峰值电流模式脉宽调制(PWM),确保快速瞬态响应。
    - 轻载节能:在轻负载条件下,自动进入跳频模式以减少切换损耗。
    - 低功耗:在睡眠状态下功耗低至135μA,最大输出电流达1500mA。
    - 多重保护:提供过流保护、短路保护、UVLO(欠压锁定)保护和热关断保护。
    - 宽泛应用:适用于多种低功耗应用场景,包括手机、智能手机、便携式媒体播放器等。

    应用案例和使用建议


    应用案例:
    ISL9307被广泛应用于单电池供电设备,如手机和平板电脑,为其内部的微处理器、DSP和其他模块供电。图1展示了典型的多轨电源应用。
    使用建议:
    - 在应用时应注意控制输入电压范围,确保电压稳定在2.5V至5.5V之间。
    - 为了提高效率,可以考虑启用轻载跳频模式,在低负载情况下降低功耗。
    - 确保系统散热良好,避免长时间运行导致温度过高,触发热关断机制。

    兼容性和支持


    ISL9307与大多数主流的锂电池和单电池供电系统兼容。厂商提供了详尽的技术支持文档和样品电路设计,以便用户能够快速进行开发和测试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统启动困难 | 检查输入电压是否在指定范围内,调整输入电容和电阻值。 |
    | 输出电压不稳定 | 检查反馈电阻网络连接是否正确,适当调整FB引脚上的电阻值。|
    | 系统过热 | 检查散热措施是否到位,确认外部组件(如电感)尺寸合适。|

    总结和推荐


    ISL9307是一款高性能的电源管理集成电路,具有出色的功率密度和多种保护机制,非常适合需要高效率和多功能电源管理的应用。其广泛的电压输入范围、高效的能量转换能力和良好的稳定性使其成为电池供电设备的理想选择。因此,强烈推荐在相关项目中使用ISL9307。
    这篇文章涵盖了产品的基本信息、技术参数、特点和优势、应用场景及建议、兼容性和支持、常见问题及解决方案,以及综合评估和推荐。希望对您有所帮助!

ISL9307IRTAANFZ-T7A参数

参数
拓扑 Step-Down (Buck) Synchronous (2),Linear (LDO) (2)
长*宽*高 4mm*4mm*750μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL9307IRTAANFZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9307IRTAANFZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他稳压器 RENESAS ELECTRONICS ISL9307IRTAANFZ-T7A ISL9307IRTAANFZ-T7A数据手册

ISL9307IRTAANFZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.236 ¥ 61.1442
10+ $ 4.6197 ¥ 38.6609
25+ $ 4.0057 ¥ 33.5224
100+ $ 3.3123 ¥ 27.7198
库存: 150
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61.14
直接购买
加入购物车
