ICL7660SIPAZ

产品分类: DC-DC稳压器
产品描述: Renesas Electronics 电荷泵稳压芯片, -12, 1.5 → -1.5, 22.8 V输出, PDIP, 通孔, 8针
供应商型号: 1562016
供应商: 海外现货
标准整包数: 1

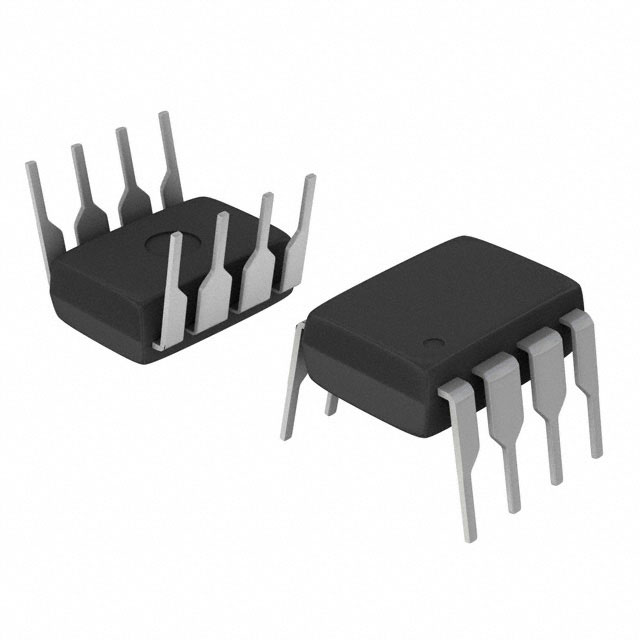

RENESAS ELECTRONICS DC-DC稳压器 ICL7660SIPAZ

ICL7660SIPAZ概述


    产品简介


    ICL7660S 和 ICL7660A 超电压转换器 是单片CMOS电压转换集成电路(IC),在所有温度范围内均保证显著的性能优势。它们是行业标准ICL7660的直接替代品,提供更高的输入电压范围(高达12V)及更低的供电电流。通过增加一个Boost引脚,用户即使使用较小的电容也能实现较低的输出阻抗。这些改进在电气规范部分进行了详细说明。
    ICL7660S 和 ICL7660A 可将正电压转换为负电压,输入电压范围为1.5V到12V,产生互补输出电压-1.5V至-12V。仅需要两个非关键外部电容,分别用于充电泵和储电罐功能。这两种芯片还可以用作倍压器,12V输入时最高可产生22.8V输出电压。此外,它们还能用作电压乘法器或分压器。
    每块芯片包含一个直流电源调节器、RC振荡器、电压电平转换器和四个输出功率MOS开关。当未加载时,振荡器在5.0V输入电压下的标称频率为10kHz。此频率可通过连接外部电容到“OSC”引脚来降低,或者可以通过外部时钟过驱动。

    技术参数


    - 输入电压范围: 1.5V 到 12V
    - 最大供应电流: -80μA(室温下),最大为-200μA(极端温度条件下)
    - 输出源电阻: 最大值为150Ω
    - 振荡器频率: 10kHz (无外接电容时),范围5kHz到35kHz
    - 功率效率: 高达99%
    - 最低开放电路电压转换效率: 99%
    - 温度范围: 工业温度范围:-40°C 到 +85°C;商业温度范围:0°C 到 +70°C
    - 存储温度范围: -65°C 至 +150°C

    产品特点和优势


    - 低功耗:全温度范围内,供应电流低至160μA。
    - 宽工作电压范围:1.5V到12V,确保广泛的适用性。
    - 高效率:功率效率达到96%,最高可达99%。
    - 改进的最小开路电压转换效率:提升至99%。
    - 简单的+5V逻辑电源转±5V供电系统。
    - 易于使用:只需两个非关键外部无源组件。
    - 增强的抗闩锁保护。
    - 与行业标准ICL7660兼容,可以方便替换其他第二来源设备。

    应用案例和使用建议


    ICL7660S 和 ICL7660A 在许多领域都有广泛的应用,例如:
    - 将+5V逻辑电源转换为±5V供电系统。
    - 电压乘法应用,例如VOUT = ±nVIN。
    - 数据采集系统和仪器仪表中的负电源供应。
    - RS232电源供应。
    使用建议:
    1. 当使用电解电容器时,要确保极性正确连接。
    2. 若输入电压超过5V且上升速率大于2V/µs,应在VOUT到CAP-之间加入一个外部肖特基二极管以防止闩锁。
    3. 确保输出(引脚5)不比GND(引脚3)更正,以防设备闩锁。

    兼容性和支持


    - 兼容性:适合多种应用,与其他组件兼容。
    - 支持:来自制造商的技术支持,提供详尽的文档和测试工具,以便用户快速部署和调试。

    常见问题与解决方案


    - Q: 供应电压过高会导致什么问题?
    - A: 超过最大额定值可能导致产品可靠性降低,引起失效。应严格遵守电压限制。
    - Q: 为什么LV引脚在电压低于3.5V时需要接地?
    - A: 接地有助于改善低电压操作,避免设备受到损坏。
    - Q: 如何防止输出短路导致的过载问题?
    - A: 使用外部肖特基二极管来控制输出电压,确保电路在安全范围内运行。

    总结和推荐


    ICL7660S 和 ICL7660A 是非常出色的电压转换器,适用于需要高效能、宽电压范围及低功耗的应用场景。其优异的特性使其成为许多电子设计的理想选择。推荐用户在进行相关项目时优先考虑这一系列的电压转换器。

ICL7660SIPAZ参数

参数
开关频率 10KHz~35KHz
最小输入电压 1.5V
功能 Ratiometric
最大输出电压 1.5V,-1.5V
拓扑 Charge Pump
输出类型 Fixed
最小输出电压 -Vin,2Vin
最大输入电压 12V
同步整流器 No
输出数量 1
长*宽*高 10.16mm*7.11mm*4.95mm
通用封装 PDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

ICL7660SIPAZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ICL7660SIPAZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ICL7660SIPAZ ICL7660SIPAZ数据手册

ICL7660SIPAZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.6256
10+ ¥ 8.9743
50+ ¥ 8.6153
100+ ¥ 8.041
250+ ¥ 7.8974
500+ ¥ 7.8974
1000+ ¥ 7.7538
2500+ ¥ 7.7538
库存: 2431
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.62
