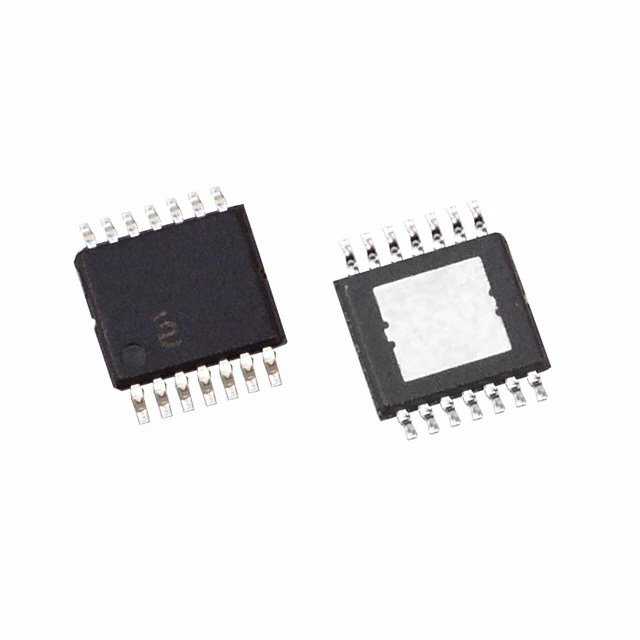

ISL78420AVEZ-T7A

产品分类: 栅极电源驱动器
产品描述: 10ns 2 8V 14V 1.8V,4V Non-Inverted-Phase MOSFET,N沟道 10ns 半桥 2A,2A TSSOP-14(EP) 贴片安装
供应商型号: ISL78420AVEZ-T7ATR-ND
供应商: Digi-Key
标准整包数: 250
RENESAS ELECTRONICS 栅极电源驱动器 ISL78420AVEZ-T7A

ISL78420AVEZ-T7A概述


    产品简介


    ISL78420:100V 2A 峰值半桥驱动器
    ISL78420是一款专为100V半桥应用设计的高频率NMOS FET驱动器,集成了三电平PWM输入。此驱动器具备8V到14V的工作电压范围和集成的高侧自举偏置,能够支持高侧和低侧NMOS FET的驱动。此外,它特别适用于汽车应用及双向转换器、多相提升控制等领域。

    技术参数


    主要技术规格
    - 输入电压范围: 8V 至 14V
    - 最大耐压: 114V
    - 驱动电流: 2A
    - 死时间可编程: 35ns 至 220ns
    - 封装: 14 Ld HTSSOP
    电气特性
    - PWM输入阈值: 高电平(VPWMH): 3.6V - 4.1V
    - PWM中位范围: 高电平(VMIDH): 3.0V - 3.4V
    - PWM低电平阈值: VPWML: 0.8V - 1.1V
    - 高/低阈值: VENH: 2.8V - 4.0V; VENL: 1.8V - 2.5V
    工作环境
    - 温度范围: -40°C 至 +125°C
    - 绝对最大额定电压: VDD至VHS: -0.3V 至 18V
    - 存储温度范围: -65°C 至 +150°C

    产品特点和优势


    - 多功能PWM输入:通过单个引脚实现高侧和低侧驱动器的控制,简化电路设计。
    - 可编程死时间:通过一个电阻设置死时间,范围从35ns到220ns,确保在高频切换时无干扰。
    - 动态热补偿:具备动态热补偿能力,确保在各种温度条件下稳定工作。
    - AEC-Q100认证:符合严格的汽车级标准,适合在汽车及其他高可靠性要求的应用中使用。

    应用案例和使用建议


    应用案例
    - 双向直流-直流转换器:用于12V/48V双向直流-直流转换器,例如ISL78226控制器中。
    - 多相Boost控制器:与ISL78220/225控制器配合使用。
    - Class-D放大器:用于高效音频功放。
    使用建议
    - 在设计中使用较大的电容进行滤波,以减少PWM信号噪声对系统的干扰。
    - 在高负载情况下,注意散热设计,确保芯片工作温度不超过125°C。
    - 确保电路设计时加入适当的保护机制,避免过载或短路导致芯片损坏。

    兼容性和支持


    ISL78420与其相关的控制器如ISL78220/225/226等完美兼容,方便系统集成。Intersil公司提供详尽的技术支持文档和在线资源,确保用户能够顺利部署和调试。

    常见问题与解决方案


    - 问题: 系统上电后驱动器无法正常工作。
    - 解决方案: 检查VDD和VHB电压是否在规定范围内,确认PWM和EN输入信号是否正确。
    - 问题: 死时间调节不准确。
    - 解决方案: 调整RDT电阻值,重新测量死时间,直至达到期望值。
    - 问题: 温度过高导致芯片损坏。
    - 解决方案: 设计散热装置,确保良好的空气流通,并尽量减少外部热源的影响。

    总结和推荐


    ISL78420作为一款高性能的100V 2A峰值半桥驱动器,其独特的三电平PWM输入和可编程死时间功能使其在多种应用中表现出色。尤其适用于需要高可靠性、稳定性和紧凑设计的场合。对于那些需要高性能半桥驱动器的项目,强烈推荐使用ISL78420。该产品不仅在技术指标上满足要求,在市场上也具有较强的竞争优势。

ISL78420AVEZ-T7A参数

参数
电流 - 峰值输出(灌入,拉出) 2A,2A
输入类型 Non-Inverted-Phase
上升时间 10ns
驱动数量 2
最大高压侧电压-自举 114V
下降时间 10ns
逻辑电压 - VIL,VIH 1.8V,4V
最大传播延迟时间 -
栅极类型 MOSFET,N沟道
驱动配置 半桥
最小工作供电电压 8V
最大工作供电电压 14V
通道类型 -
通用封装 TSSOP-14(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ISL78420AVEZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL78420AVEZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 栅极电源驱动器 RENESAS ELECTRONICS ISL78420AVEZ-T7A ISL78420AVEZ-T7A数据手册

ISL78420AVEZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 2.8297 ¥ 23.6808
500+ $ 2.6279 ¥ 21.9922
750+ $ 2.613 ¥ 21.8676
库存: 250
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 5920.2
