QLX4270RIQSR

产品分类: 其他接口芯片
产品描述:
供应商型号: CY-QLX4270RIQSR
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 QLX4270RIQSR

QLX4270RIQSR概述

    QLx4270-DP DisplayPort Lane Extender 技术手册

    产品简介


    QLx4270-DP 是一款专为 DisplayPort 应用设计的四通道接收端均衡器。此芯片通过补偿铜缆的频率依赖衰减,使得超细 40 AWG 电缆能够延长传输距离。该产品采用小尺寸高集成度的四通道设计,适用于高密度数据传输的应用场景,如主动式铜缆组件。

    技术参数


    - 支持的数据速率:每通道高达 2.7 Gb/s
    - 低功耗:每个通道仅需 78 mW
    - 低延迟:< 500 ps

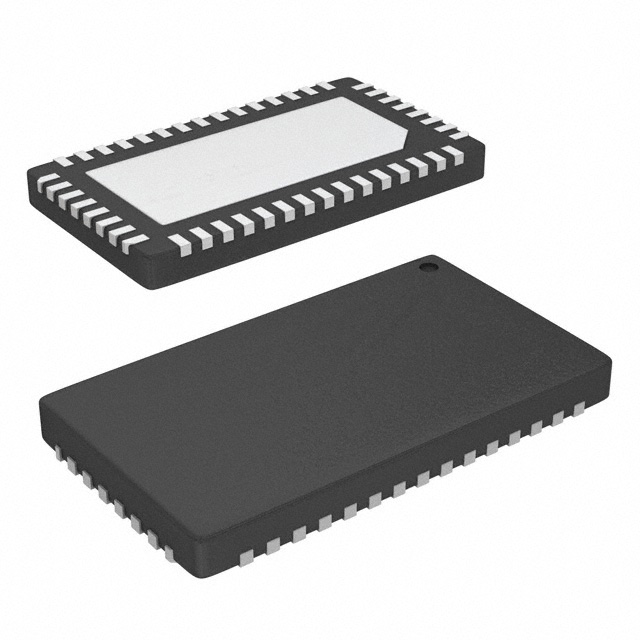

    - 封装:4 mm × 7 mm 46 引脚 QFN
    - 供电电压:1.2 V
    - 温度范围:0°C 至 +70°C

    产品特点和优势


    - 支持更细线径电缆:可使用更细的电缆实现同样的数据传输性能。
    - 扩展电缆长度:最大可将电缆传输距离延长至 5 倍以上。
    - 改善误码率(BER):提高了信号质量,降低了错误率。

    应用案例和使用建议


    QLx4270-DP 广泛应用于 DisplayPort 源和 Sink 设备之间,例如 DisplayPort 显示器和视频源设备之间的连接。在实际应用中,为了提高信号质量并确保最佳性能,可以按照手册中的推荐电路进行设计。对于短距离传输,使用 40 AWG 超细电缆时,建议使用 QLx4270-DP 来提高数据传输稳定性。

    兼容性和支持


    QLx4270-DP 采用 Pb-free 封装,兼容 SnPb 和 Pb-free 焊接操作。其包装符合 RoHS 规范,同时提供 MSL 分类以适应无铅回流焊温度要求。此外,Intersil 提供详细的技术文档和在线支持资源,帮助客户快速解决问题。

    常见问题与解决方案


    - 问题:当某个通道未使用时如何节省功率?
    - 解决方案:通过将相应通道的 IS[k] 引脚拉低,可以将该通道设置为电源关闭状态,从而降低整体功耗。

    - 问题:如何调整每个通道的均衡器增益?
    - 解决方案:通过配置 CP[k] 控制引脚的电压值来设定均衡器增益。具体设定方法参考手册中的表格。

    总结和推荐


    QLx4270-DP 是一款功能强大且应用广泛的 DisplayPort 均衡器,特别适合需要长距离、高密度数据传输的应用场景。其低功耗、低延迟和高集成度的特点使其在市场上具有很强的竞争力。强烈推荐在需要高性能 DisplayPort 连接的应用中使用该产品。如果您对 QLx4270-DP 的更多细节感兴趣,建议阅读完整的技术手册以获得更多信息。

QLX4270RIQSR参数

参数
长*宽*高 7mm(长度)*4mm(宽度)
通用封装 QFN(EP)
安装方式 贴片安装,黏合安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装

QLX4270RIQSR厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QLX4270RIQSR数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS QLX4270RIQSR QLX4270RIQSR数据手册

QLX4270RIQSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.1838 ¥ 26.4395
50+ $ 3.0466 ¥ 25.9756
100+ $ 2.9917 ¥ 25.7437
300+ $ 2.9643 ¥ 25.5118
500+ $ 2.9368 ¥ 25.2799
1000+ $ 2.8545 ¥ 24.1202
5000+ $ 2.8545 ¥ 24.1202
库存: 1645
起订量: 38 增量: 1
交货地:
最小起订量为:25
合计: ¥ 660.98
