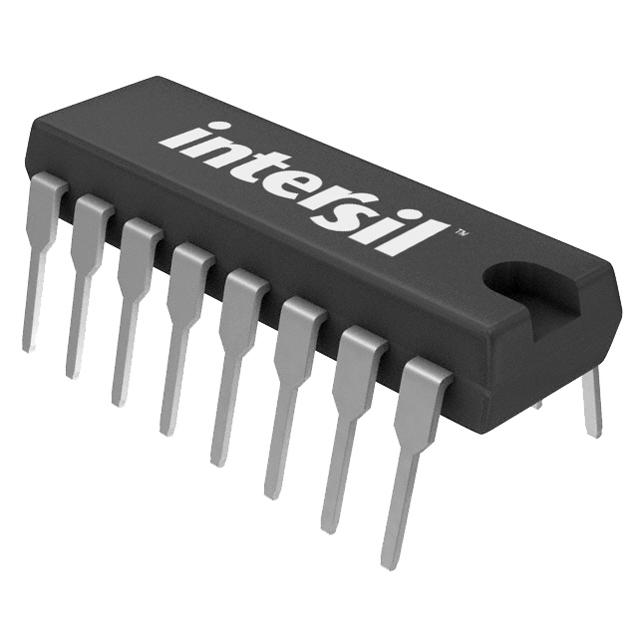

HIN232ACPZ

产品分类: 其他接口芯片
产品描述: Dual Transmitter/Receiver RS-232 16-Pin PDIP Tube
供应商型号: 1201543
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 HIN232ACPZ

HIN232ACPZ概述

    HIN232A 高速 +5V 电源供电 RS-232 收发器

    产品简介


    HIN232A 是一款高性能的 RS-232 收发器,专为高速数据传输设计。该器件能够满足所有 EIA 的 RS-232E 和 V.28 规范,特别适用于没有 ±12V 电源供应的应用场景。它只需要单个 +5V 电源供电,并且内置了电荷泵电压转换器,能够在 5V 电源下生成 +10V 和 -10V 电源。

    技术参数


    - 电源电流(无负载):典型值为 5mA,最大值为 10mA。
    - 逻辑输入范围:TIN 输入的低电平 VIL 为 -0.3V 至 0.8V,高电平 VIH 为 2.0V。
    - 接收器输入电压范围:支持 ±30V 输入。
    - 接收器输入阻抗:3kΩ 至 7kΩ。
    - 传输速率:最高可达 230kbps。
    - 输出电压摆幅:±5V 至 ±10V。
    - 输入和输出兼容性:支持 TTL/CMOS 兼容输入和 RS-232 输出。
    - 工作温度范围:0°C 至 70°C。

    产品特点和优势


    HIN232A 的独特之处在于其高集成度和高可靠性。以下是其主要优势:
    - 低功耗:仅需单个 +5V 电源供电,典型工作电流仅为 5mA。
    - 高数据率:高达 230kbps 的传输速率,确保快速的数据通信。
    - 宽输入范围:接收器可以处理高达 ±30V 的输入电压。
    - 高可靠性:通过内部电荷泵电压转换器生成稳定的 ±10V 电源,提高了整体系统的稳定性。
    - 噪声抑制:内置 0.5V 滞回电路,有效提升噪声抑制能力。

    应用案例和使用建议


    HIN232A 主要应用于需要高速 RS-232 通信的系统中,如计算机、便携式设备、外围设备(打印机和终端)、仪器仪表、不间断电源(UPS)和调制解调器等。一个典型的用例是配置简单的全双工 RS-232 接口(图7),其中包含 CTS/RTS 手动握手信号。在多通道应用中,如图8所示,两个 HIN232A 器件可以组合使用,以实现 4 对 RS-232 输入和输出接口。
    使用建议:
    1. 确保外部电容器值合适,通常使用 0.1μF 电容器,但可根据具体需求调整。
    2. 为保证最佳性能,建议使用推荐的外部电容器,尤其是 C1 和 C2。
    3. 在复杂系统中,可以共享多个 HIN232A 的 C3 和 C4 储能电容器,以减少系统组件数量并降低阻抗。

    兼容性和支持


    HIN232A 可与其他标准 RS-232 设备和系统无缝集成。此外,Intersil(现为瑞萨电子)提供技术支持,包括软件驱动程序和详细的用户指南,以帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    1. 问题:HIN232A 无法正常工作
    - 解决方案:检查电源电压是否稳定在 5V ±10%,并且确保外部电容器正确连接。
    2. 问题:传输信号异常
    - 解决方案:检查连接线是否接触良好,确认外部电容器的值是否符合要求。
    3. 问题:电源电流过高
    - 解决方案:检查是否有外部干扰或负载过载的情况,适当增加外部电容器的容量以降低电源电流。

    总结和推荐


    HIN232A 是一款高性能的 RS-232 收发器,具备高集成度、低功耗和高数据传输速率的特点,适用于各种高速数据通信应用场景。该器件的设计充分考虑了可靠性与灵活性,是市场上同类产品中的佼佼者。强烈推荐在需要高速 RS-232 通信的应用中使用 HIN232A。
    综上所述,HIN232A 在各方面表现优异,无论是性能还是可靠性都处于行业领先地位。因此,它是一个值得推荐的选择。

HIN232ACPZ参数

参数
19.68mm(Max)
7.11mm(Max)
4.95mm(Max)
通用封装 PDIP-16
安装方式 通孔安装
零件状态 在售
包装方式 管装

HIN232ACPZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HIN232ACPZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS HIN232ACPZ HIN232ACPZ数据手册

HIN232ACPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.9014
10+ ¥ 9.2072
50+ ¥ 8.839
100+ ¥ 8.2497
250+ ¥ 8.1024
500+ ¥ 8.1024
1000+ ¥ 7.9551
2500+ ¥ 7.9551
库存: 1103
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.9
