ICL3238ECAZ

产品分类: 其他接口芯片
产品描述: Quint Transmitter Triple Receiver RS-232 28-Pin SSOP Tube
供应商型号:
供应商:
标准整包数: 0

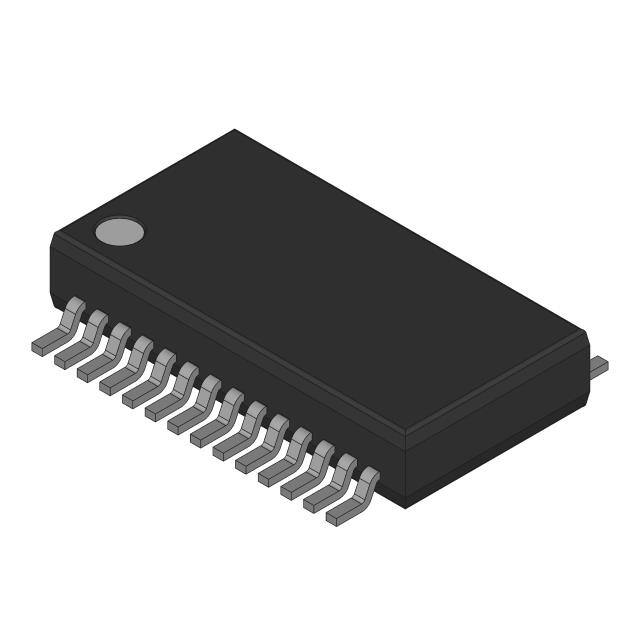

RENESAS ELECTRONICS 其他接口芯片 ICL3238ECAZ

ICL3238ECAZ概述


    产品简介


    ICL3238E是一款高性能RS-232收发器,旨在满足低功耗和极低待机功耗的需求。它能够满足EIA/TIA-232和V.28/V.24规范要求,并提供±15kV静电放电(ESD)保护,非常适合应用于智能手机、掌上电脑、数据线和其他需要高效能、低功耗通信的便携式设备中。

    技术参数


    - 供电范围: 3.0V至5.5V
    - 最大数据速率: 250kbps
    - 输出电压: ±5.5V
    - 接收器输入范围: ±25V
    - 电源电流(自动待机模式下): 10nA
    - 引脚配置: 五驱动器,三接收器
    - 工作温度范围: -40°C至+85°C

    产品特点和优势


    1. 高性能: 支持最高250kbps的数据传输率,即使在最差负载条件下也能保持稳定。
    2. 低功耗: 在自动待机模式下,电源电流仅为10nA,有效延长电池寿命。
    3. 高可靠性: 配备先进的ESD保护结构,能承受高达±15kV的静电放电事件。
    4. 多功能: 包含手动和增强型自动待机功能,以及一个非反相监测接收器。
    5. 兼容性: 能够直接连接到3.3V和5V逻辑电路,提供广泛的接口兼容性。

    应用案例和使用建议


    ICL3238E广泛应用于需要RS-232通信端口的各种系统中,例如手持设备、数据线、调制解调器、打印机和其他外设。在实际使用过程中,可以根据不同的应用需求进行合理选择。例如,在某些情况下,可以通过外部电容的选择来调整系统的时序特性,以适应不同的负载条件。具体使用时,确保电容值不随温度变化过度降级,并且适当增加电容值可以降低输出纹波,略微减少功耗。

    兼容性和支持


    ICL3238E具有良好的兼容性,可以直接与3.3V和5V逻辑电路连接。此外,它还可以作为其他类似产品的直接替换件,如MAX3238E、MAX3238和SP3238E。相关技术支持可以通过访问制造商的官方网站获取。

    常见问题与解决方案


    1. 问题: 设备在待机状态下仍消耗较大电流。
    - 解决方案: 检查FORCEOFF引脚是否正确连接,并确认是否有任何未使用的接收器输入导致电流泄漏。

    2. 问题: 数据传输速率不稳定。
    - 解决方案: 确保外部电容的值符合数据手册中的推荐值,并检查负载条件是否影响传输速率。
    3. 问题: ESD保护失效。
    - 解决方案: 检查设备的封装和连接方式是否正确,确保所有引脚都已正确接地。

    总结和推荐


    ICL3238E是一款设计精良、功能强大的RS-232收发器,具备高可靠性和低功耗的特点,非常适合于便携式设备和低功耗系统中使用。其卓越的性能、紧凑的封装以及丰富的功能使其成为当前市场上的一款热门产品。如果您正在寻找一款高效的RS-232通信解决方案,强烈推荐考虑ICL3238E。

ICL3238ECAZ参数

参数
通用封装 SSOP-28
安装方式 贴片安装
包装方式 散装,管装

ICL3238ECAZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ICL3238ECAZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ICL3238ECAZ ICL3238ECAZ数据手册

ICL3238ECAZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
