首页  >  产品百科  >  ID82C55A

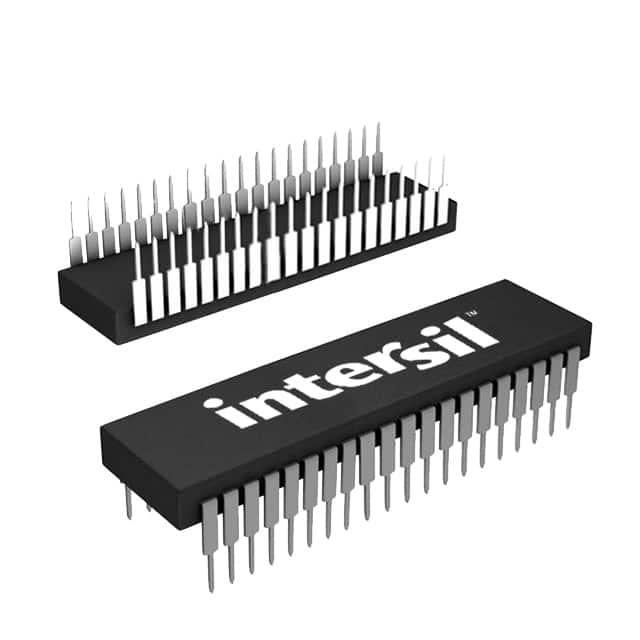

ID82C55A

产品分类: I/O扩展器
产品描述: 2.5mA 2.5mA Parallel 24 4.5V 5.5V 否 CERDIP-40 通孔安装
供应商型号: 26M-ID82C55A
供应商: 云汉优选
标准整包数: 1
RENESAS ELECTRONICS I/O扩展器 ID82C55A

ID82C55A概述

    FN2969 82C55A CMOS Programmable Peripheral Interface 数据手册

    产品简介


    82C55A 是一款高可靠性、高性能的CMOS微处理器外围接口芯片,由Intersil公司制造。它是业界标准8255A的CMOS版本,采用自对准硅栅CMOS工艺(Scaled SAJI IV)制造。82C55A是一款通用的可编程输入输出(I/O)设备,适用于多种不同的微处理器。它具有24个可编程I/O引脚,可以分为两组进行操作,每组包含12个引脚。该芯片的高性能和工业标准配置使其能够与80C86、80C88及其他微处理器兼容。

    技术参数


    - 供电电压: +5V
    - 总线接口: 双向三态数据总线(D0-D7)
    - 控制信号: 芯片选择(CS)、读取(RD)、写入(WR)
    - 地址信号: A0、A1
    - 引脚配置: 包括PA0-PA7、PB0-PB7、PC0-PC7
    - 驱动能力: 所有I/O端口2.5mA驱动能力
    - 低功耗特性: 静态CMOS电路设计保证低功耗
    - 环境温度范围: 商业级(0°C至+70°C),工业级(-40°C至+85°C)
    - 封装选项: PDIP、PLCC、MQFP
    - 封装引脚数: 40 LD PDIP、44 LD PLCC、44 LD MQFP
    - 最低供电电流: ICCSB=10μA

    产品特点和优势


    1. 兼容性: 与NMOS 8255A引脚兼容,实现无缝替换。
    2. 低功耗: 通过静态CMOS电路设计降低功耗。
    3. 高速操作: 与5MHz和8MHz 80C86和80C88微处理器无等待状态运行。
    4. 直接位设置/复位功能: 可以直接控制端口上的单个位,减少软件复杂度。
    5. 增强的控制字读取能力: 提供更多控制灵活性。
    6. 引脚驱动能力: 所有I/O端口提供2.5mA驱动能力,适用于多种应用场合。
    7. 低功耗待机模式: 待机电流为10μA,适合电池供电的应用。
    8. 环保设计: 符合RoHS要求,提供无铅封装选项。

    应用案例和使用建议


    1. 基本输入/输出模式: 适用于简单的传感器连接和控制信号输出。
    - 使用建议:初始化时确保所有端口处于输入模式,避免外部上拉/下拉电阻。

    2. 带握手信号的输入/输出模式: 适用于需要传输数据到/从指定端口的应用。
    - 使用建议:确保握手信号正确连接和处理,以防止数据错误。
    3. 双向总线模式: 适用于多个设备共享同一总线的应用。
    - 使用建议:合理规划地址和控制信号,确保数据准确传输。

    兼容性和支持


    - 兼容性: 与80C86、80C88等微处理器兼容,引脚兼容NMOS 8255A。
    - 封装选项: 提供多种封装选项,方便不同应用需求。
    - 支持: 提供详细的数据手册和技术支持文档,方便开发人员使用和调试。

    常见问题与解决方案


    1. 无法正常通信:
    - 解决方法:检查电源电压和接线是否正确,确认芯片选择信号CS有效。

    2. 数据传输错误:
    - 解决方法:确保握手信号正确处理,检查A0和A1信号正确编码。
    3. 读取数据异常:
    - 解决方法:确认读取信号RD正确激活,检查数据总线连接是否稳定。

    总结和推荐


    82C55A是一款功能强大且灵活的CMOS可编程外围接口芯片,广泛应用于各种微处理器系统中。其低功耗特性、良好的兼容性和丰富的功能使其成为许多应用场景的理想选择。强烈推荐使用此芯片以简化硬件设计并提高系统的整体性能。
    本文通过对82C55A芯片的技术参数、特点、应用及常见问题的详细介绍,帮助工程师更好地理解和使用这款高性能的CMOS外围接口芯片。

ID82C55A参数

参数
最小工作供电电压 4.5V
最大工作供电电压 5.5V
典型供电电流 -
拉电流 2.5mA
支持协议 Parallel
I/O数量 24
最大时钟频率 -
灌电流 2.5mA
中断输出
53.24mm(Max)
15.75mm(Max)
5.72mm(Max)
通用封装 CERDIP-40
安装方式 通孔安装
零件状态 在售
包装方式 管装

ID82C55A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ID82C55A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS I/O扩展器 RENESAS ELECTRONICS ID82C55A ID82C55A数据手册

ID82C55A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 364.3461
10+ ¥ 310.6153
50+ ¥ 286.4818
100+ ¥ 255.6482
500+ ¥ 247.4125
1000+ ¥ 240.7166
库存: 1915
起订量: 1 增量: 9
交货地:
最小起订量为:1
合计: ¥ 364.34
