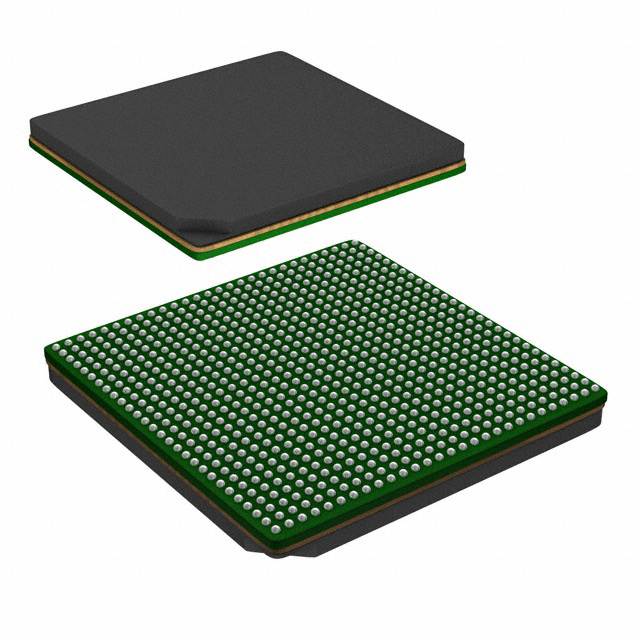

80HCPS1848CHMGI

产品分类: 其他接口芯片
产品描述: RapidIO Switch I2C Interface Tray
供应商型号: 80HCPS1848CHMGI
供应商: 国内现货
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 80HCPS1848CHMGI

80HCPS1848CHMGI概述

    CPS-1848 Secure Packet Switch技术手册

    产品简介


    CPS-1848是一款符合RapidIO规范(版本2.1)的Secure Packet Switch,主要用于高效路由分发DSP、处理器、FPGA、其他交换机或其他基于RapidIO设备的数据包。它广泛应用于高性能计算、无线通信、国防航空航天、视频和成像等领域。该产品具有18个双向串行RapidIO(S-RIO)端口,每个端口的最大吞吐量可达20 Gbps。

    技术参数


    - 端口数量:18个输入端口和18个输出端口。
    - 总带宽:高达240 Gbps。
    - 支持的电气特性:支持S-RIO的单播、多播和广播模式。
    - 工作速率:支持6.25、5、3.125、2.5和1.25 Gbaud。
    - 信号完整性:带有发射器预加重和驱动强度控制,以及接收器均衡化。
    - 延迟:极低的延迟,适用于各种数据包长度和负载条件。
    - 存储缓冲区:内置队列缓冲区和重传缓冲区。
    - 电源管理:支持软件辅助错误恢复,具备热插拔功能。

    产品特点和优势


    - 高吞吐量:最高达240 Gbps的峰值吞吐量,确保高速数据传输。
    - 低延迟:非常适合需要实时数据处理的应用。
    - 多功能端口配置:支持不同宽度的端口配置(1x、2x、4x),灵活适应不同的系统需求。
    - 强大的错误管理:提供错误管理扩展,支持软件辅助错误恢复,提高系统的稳定性和可靠性。
    - 全面的配置选项:可以通过S-RIO端口、I2C或JTAG进行配置,提供了高度灵活性。

    应用案例和使用建议


    - 高性能计算:CPS-1848能够处理大量的并行计算任务,适合构建大型数据中心或超级计算机系统。
    - 无线通信:由于其低延迟和高吞吐量的特点,非常适用于实现高效的无线数据传输。
    - 国防和航空航天:其高可靠性和稳定性使其成为关键任务系统中的理想选择。
    - 视频和成像:支持实时数据处理,适用于视频流媒体和高清图像处理。
    使用建议:
    - 在部署时考虑适当的散热设计,以保证设备的最佳性能。
    - 使用合适的信号线缆,确保良好的信号完整性。
    - 配置适当的端口宽度和速度,以匹配系统的需求。

    兼容性和支持


    CPS-1848支持通过S-RIO端口、I2C或JTAG进行配置,可与其他RapidIO兼容设备无缝连接。制造商Integrated Device Technology提供了详细的用户手册和及时的技术支持,以帮助用户快速上手和解决问题。

    常见问题与解决方案


    - 问:如何配置CPS-1848?
    - 答:可以通过S-RIO端口、I2C或JTAG进行配置。具体步骤请参考用户手册。
    - 问:如何处理数据包丢失问题?
    - 答:可以启用内部队列缓冲区和重传缓冲区来提高数据传输的可靠性。
    - 问:如何监控设备性能?
    - 答:可以通过性能监控计数器进行性能和诊断分析。

    总结和推荐


    CPS-1848是一款功能强大、性能卓越的Secure Packet Switch,特别适合于高性能计算、无线通信、国防航空航天和视频成像等领域。其高吞吐量、低延迟和多功能配置使其在市场上具有很强的竞争力。强烈推荐给对性能要求较高的用户群体。通过其强大的错误管理和丰富的配置选项,可以满足各种复杂应用场景的需求。

80HCPS1848CHMGI参数

参数
长*宽*高 29mm*29mm*2.08mm
通用封装 FCBGA-784
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

80HCPS1848CHMGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

80HCPS1848CHMGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS 80HCPS1848CHMGI 80HCPS1848CHMGI数据手册

80HCPS1848CHMGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
