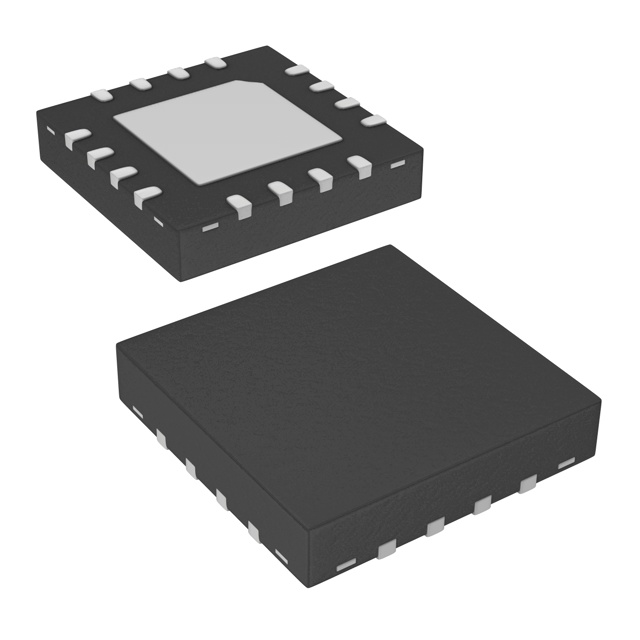

ISL3232EIRZ-T

产品分类: 其他接口芯片
产品描述:
供应商型号: ISL3232EIRZ-T
供应商: 国内现货
标准整包数: 10
RENESAS ELECTRONICS 其他接口芯片 ISL3232EIRZ-T

ISL3232EIRZ-T概述

    ISL3232E, ISL4221E, ISL4223E RS-232 Transmitters/Receivers

    1. 产品简介


    ISL3232E、ISL4221E 和 ISL4223E 是专为移动设备和手持设备设计的高性能 RS-232 收发器。这些收发器采用 QFN 封装,支持 2.7V 至 5.5V 的电源电压,提供 ±15kV 的 ESD 保护,并且在 3V 下满足 EIA/TIA-232 和 V.28/V.24 规范。产品广泛应用于个人数字助理(PDAs)、掌上电脑、便携式设备、手持设备(如 GPS 接收器、条形码扫描仪)等需要 RS-232 通信端口的空间受限系统。

    2. 技术参数


    - 电源电压范围:2.7V 至 5.5V
    - ESD 保护:±15kV(空气间隙放电和人体模型)
    - 数据速率:最大 250kbps
    - 供电电流:
    - 自动功率下:150nA
    - 手动功率下:0.15µA
    - 工作温度范围:-40°C 至 +85°C
    - 封装形式:QFN(16 引脚或 20 引脚)

    3. 产品特点和优势


    - 小尺寸:ISL3232E 和 ISL4221E 采用 5mmx5mm 的 QFN 封装,比 20 引脚 TSSOP 小 40%,且薄 20%。
    - 低功耗:具有手动和自动功率下线功能,能够将待机电流降低到仅 150nA。
    - 高集成度:集成电压转换器,只需四个外部 0.1µF 电容即可运行。
    - 可靠性:提供 ±15kV 的 ESD 保护,确保在恶劣环境下仍能正常工作。

    4. 应用案例和使用建议


    ISL3232E、ISL4221E 和 ISL4223E 广泛应用于电池驱动和便携设备,包括手机、相机、条形码扫描仪等。为了优化性能,需要注意以下几点:
    - 合理选择电容:根据应用需求选择合适的外部电容,以保证数据传输的稳定性和效率。
    - 电源管理:结合手动和自动功率下线功能,可以在不使用时降低功耗,延长电池寿命。

    5. 兼容性和支持


    这些收发器与 3V 和 5V 逻辑电平兼容,适用于各种接口标准。厂商提供了详细的技术文档和支持服务,确保用户可以顺利集成和使用这些设备。

    6. 常见问题与解决方案


    - 问题:设备无法正常启动。
    - 解决方案:检查电源电压是否在规定范围内,确认所有连接点无松动或损坏。

    - 问题:数据传输不稳定。
    - 解决方案:检查负载电容值是否合适,调整至推荐值,并确认数据速率不超过规定的最大值。

    7. 总结和推荐


    ISL3232E、ISL4221E 和 ISL4223E 在小体积、低功耗、高集成度方面表现优异,特别适合便携式和空间受限的应用场合。建议在需要紧凑设计和高效通信的项目中优先考虑使用这些收发器。

ISL3232EIRZ-T参数

参数
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN(EP)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL3232EIRZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL3232EIRZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL3232EIRZ-T ISL3232EIRZ-T数据手册

ISL3232EIRZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
