ISL4260EIRZ

产品分类: 其他接口芯片
产品描述: Triple Transmitter Dual Receiver RS-232 32-Pin QFN EP Tube
供应商型号: CY-ISL4260EIRZ
供应商:
标准整包数: 1

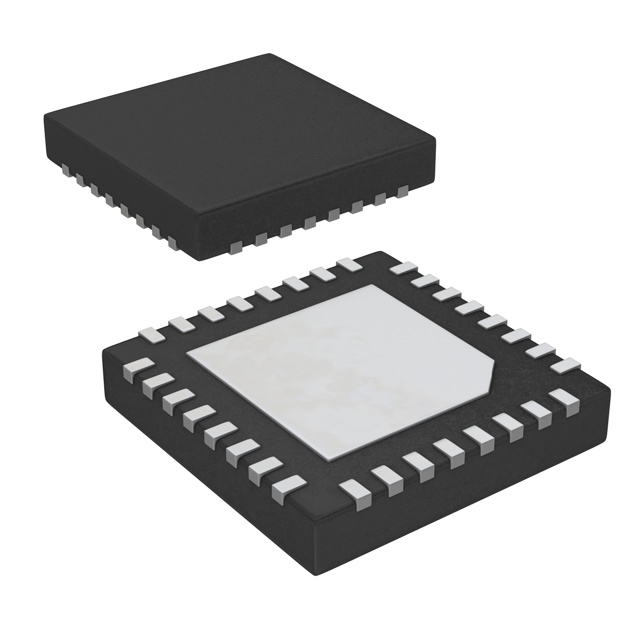

RENESAS ELECTRONICS 其他接口芯片 ISL4260EIRZ

ISL4260EIRZ概述

    ISL4260E RS-232 Transmitter/Receiver 技术手册

    1. 产品简介


    ISL4260E 是一款 QFN 封装、±15kV ESD 保护、供电范围为 +3V 至 +5.5V 的 RS-232 串行通信收发器。这款收发器能够在较低的操作电压下保持高效的性能,并且具有低静态功耗和超低待机功耗(仅 150nA)。ISL4260E 主要应用于便携式设备如 PDA、掌上电脑和手机,是需要低功耗和紧凑封装的理想选择。

    2. 技术参数


    以下是 ISL4260E 的关键技术和性能参数:
    - 电源电压范围:3.0V 至 5.5V
    - 数据速率:最大 250kbps
    - 待机电流:150nA
    - 供电电流:最高 300μA(正常工作),0.15μA(关断状态)
    - ESD 保护:±15kV(人体模型测试);±15kV(空气间隙放电测试);±8kV(接触放电测试)
    - 温度范围:-40°C 至 +85°C
    - 封装:5mm x 5mm Quad Flat No-Lead (QFN) 封装
    - 输入逻辑阈值:根据 VL 电压变化而不同
    - 输出电压范围:±13.2V(最大)

    3. 产品特点和优势


    ISL4260E 在多个方面展现出其独特的优势:
    - 低功耗:具备高效的低功耗设计,待机电流仅为 150nA。
    - 紧凑封装:采用 QFN 封装,有效节省 PCB 空间。
    - 高 ESD 保护等级:具有 ±15kV 的 ESD 保护,确保在严苛环境下稳定运行。
    - 集成度高:内置双电荷泵,减少外部组件需求,降低系统复杂性。

    4. 应用案例和使用建议


    ISL4260E 可用于多种应用场景,例如:
    - 便携式设备:PDA、掌上电脑和智能手机。
    - 工业设备:需要紧凑且高效通讯的设备。
    - 汽车电子:车辆内部各种控制单元之间的通信。
    使用建议:
    - 当连接到不同电压逻辑系统时,使用 VL 引脚来调整输出电平,以保证兼容性。
    - 注意选择合适的外部电容(如 0.1μF),以确保最佳性能和稳定性。

    5. 兼容性和支持


    ISL4260E 设计时考虑到了广泛的兼容性,能够与各种电压逻辑系统(例如 UART)无缝对接。制造商提供了全面的技术支持文档,确保用户可以轻松获取所需的支持信息。

    6. 常见问题与解决方案


    - 问题1:无法达到预期的数据传输率。
    - 解决方案:检查负载条件和电源电压,确保满足最小要求。

    - 问题2:待机电流偏高。
    - 解决方案:确认所有输出均已关闭,并且系统处于手动关断模式。

    - 问题3:ESD 保护失效。
    - 解决方案:重新检测连接并确保正确接地,同时检查外部电容是否符合规范。

    7. 总结和推荐


    总体来看,ISL4260E 是一款高性能、低功耗且易于使用的 RS-232 收发器。其独特的低功耗设计、出色的 ESD 保护能力和紧凑的封装使其成为各种手持设备的理想选择。我们强烈推荐 ISL4260E 在需要可靠、高效 RS-232 通信的场合中使用。

ISL4260EIRZ参数

参数
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

ISL4260EIRZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL4260EIRZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL4260EIRZ ISL4260EIRZ数据手册

ISL4260EIRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.9366 ¥ 32.6907
50+ $ 3.7669 ¥ 32.1172
100+ $ 3.699 ¥ 31.8304
300+ $ 3.6651 ¥ 31.5436
500+ $ 3.6312 ¥ 31.2569
1000+ $ 3.5294 ¥ 29.8231
5000+ $ 3.5294 ¥ 29.8231
库存: 697
起订量: 31 增量: 1
交货地:
最小起订量为:25
合计: ¥ 817.26
