1893CKILFT

产品分类: 以太网芯片
产品描述: 1 3.14V 3.47V VFQFPN-56 贴片安装,黏合安装 8mm*8mm*850μm
供应商型号: 972-1893CKILFT
供应商: Mouser
标准整包数: 1

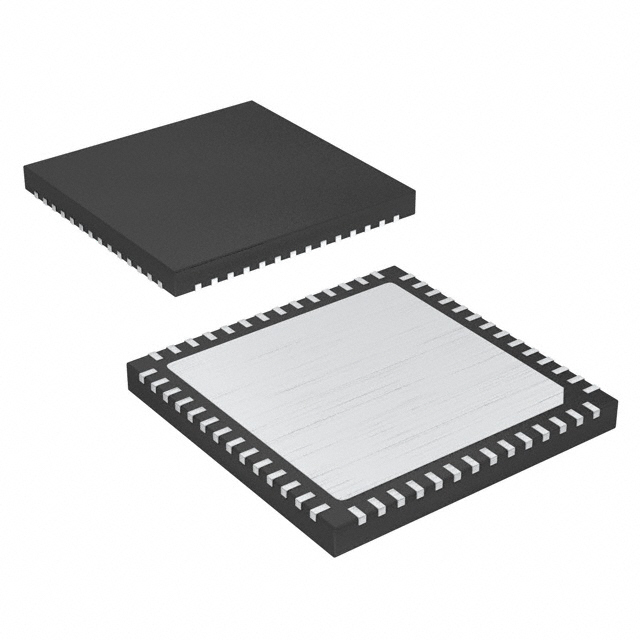

RENESAS ELECTRONICS 以太网芯片 1893CKILFT

1893CKILFT概述

    ICS1893CF: 3.3-V 10Base-T/100Base-TX Integrated PHYceiver™

    1. 产品简介


    ICS1893CF是一款由Integrated Device Technology, Inc.(IDT)生产的低功耗物理层设备(PHY),主要应用于ISO/IEC 10Base-T和100Base-TX标准的以太网通信系统中。它支持双工模式下的全速和半速传输,能够满足多种网络应用需求,如网络接口卡(NIC)卡、个人计算机(PC)主板、交换机、路由器、DSL和电缆调制解调器、游戏机、打印机以及工业设备。

    2. 技术参数


    - 支持电缆:支持超过24dB衰减的五类电缆,在100 MHz频率下仍能正常工作。
    - 电源:单电源供电,电压为3.3V。
    - 功耗:典型功耗为400mW;休眠模式下仅需21mW。
    - 时钟与晶振:支持外部时钟和晶振。
    - 封装形式:48引脚、300密尔的SSOP封装,也可提供56引脚、8x8毫米的MLF2封装。
    - 温度范围:工业级温度范围。
    - 传输速率:10M和100M双工模式。
    - 端口配置:支持媒体无关接口(MII)和自动协商,具有自动MDIX交叉纠错功能。
    - 其他特性:包含自适应均衡、基线漂移校正、传输波形整形、加密散列编码等功能。

    3. 产品特点和优势


    - 高度集成化:集成了所有必需的功能子层,如PCS、PMA、PMD和自动协商功能。
    - 低功耗:采用先进的CMOS技术,功耗极低。
    - 高可靠性:通过数字信号处理技术提高数据传输质量,减少误码率。
    - 易于配置:支持多种工作模式和接口标准,适用于不同的应用场景。
    - 小型化设计:提供两种封装形式,适合空间受限的设计。

    4. 应用案例和使用建议


    - 应用案例:适用于网络连接的设备,如路由器、交换机和DSL调制解调器。在某些情况下,它还可用于需要自动纠正交叉错误的应用,如数据中心和企业网络。
    - 使用建议:
    - 确保电源稳定,避免电压波动影响性能。
    - 在选择外部时钟和晶振时,确保其与器件的要求匹配,以免引入额外噪声。
    - 配置合适的端口类型和传输模式,以优化数据传输效率。
    - 在复杂环境中部署时,建议增加冗余设计,以提升系统的可靠性。

    5. 兼容性和支持


    - 兼容性:支持MII接口标准,可以与多种网络控制器和交换芯片进行兼容。
    - 支持和服务:提供详尽的技术文档和开发工具,便于用户快速集成到设计方案中。此外,还提供了丰富的在线资源和技术支持服务,帮助解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - Q:如何进行自动协商?
    - A:通过MII管理接口设置相应的寄存器位,开启自动协商功能即可实现。

    - Q:如何进入休眠模式?
    - A:通过将特定寄存器的相应位设置为特定值,可以使器件进入低功耗状态。
    - Q:遇到丢包问题怎么办?
    - A:检查连接线路是否正确安装且无损,确认使用的电缆类型符合要求,并调整接收均衡参数。

    7. 总结和推荐


    ICS1893CF以其优秀的集成度、低功耗以及卓越的数据传输性能,成为适用于多种网络环境的理想选择。其丰富多样的配置选项使其非常适合在复杂的网络架构中应用。强烈推荐使用此产品来构建高性能、可靠的网络解决方案。

1893CKILFT参数

参数
最大工作供电电压 3.47V
最小工作供电电压 3.14V
数据速率 -
收发器数量 1
长*宽*高 8mm*8mm*850μm
通用封装 VFQFPN-56
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

1893CKILFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

1893CKILFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 以太网芯片 RENESAS ELECTRONICS 1893CKILFT 1893CKILFT数据手册

1893CKILFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
