首页  >  产品百科  >  89H32NT24BG2ZCHLGI

89H32NT24BG2ZCHLGI

产品分类: 其他接口芯片

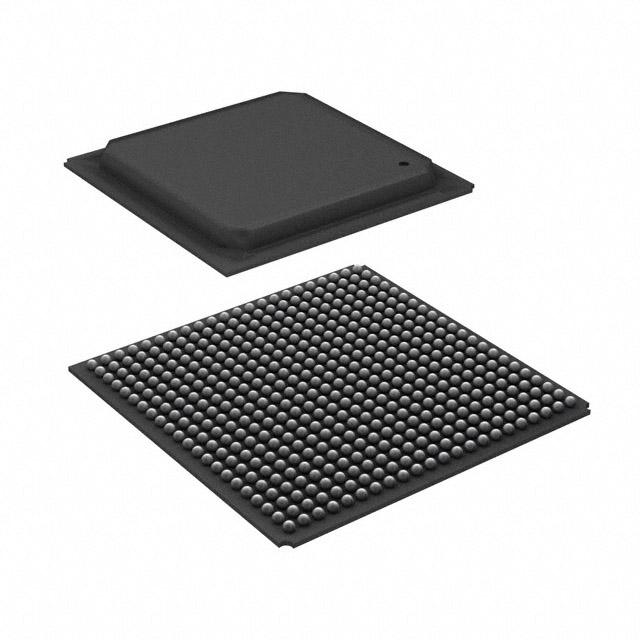

产品描述: PCI Express Switch System Interconnect Switch 32Lanes 24 Port 484-Pin FCBGA Tray
供应商型号: 89H32NT24BG2ZCHLGI
供应商: 国内现货
标准整包数: 60
RENESAS ELECTRONICS 其他接口芯片 89H32NT24BG2ZCHLGI

89H32NT24BG2ZCHLGI概述

    89HPES32NT24BG2 32-Lane 24-Port PCIe Gen2 System Interconnect Switch

    产品简介


    89HPES32NT24BG2 是一款由 IDT(Integrated Device Technology)公司开发的高性能非阻塞交换机,属于 IDT 的 PCI Express(PCIe)交换解决方案家族。该器件是一款32车道、24端口的系统互连交换机,专为PCIe Gen2协议设计,适用于需要高带宽和低延迟的数据通信场景。它特别适合用于多主机或智能输入输出系统,如服务器、存储系统、通信设备和嵌入式系统等领域,能够支持多条同时进行的点对点流量。

    技术参数


    - 车道配置:32车道、24端口,支持多种配置方式,例如四个x8堆栈,每个堆栈可以配置成一个x8端口、两个x4端口、四个x2端口或八个x1端口。
    - 速度支持:支持5.0 GT/s Gen2和2.5 GT/s Gen1操作模式。
    - 最大切换容量:32 GBps(256 Gbps)。
    - 数据包大小:支持128字节到2KB的最大有效载荷大小。
    - 时钟频率:支持100 MHz和125 MHz参考时钟频率。
    - 工作温度范围:0至127.5摄氏度。
    - 功耗管理:支持D0、D3hot和D3状态,具备低功耗SerDes操作能力。

    产品特点和优势


    - 高性能非阻塞架构:可提供高达32 GBps的切换容量,支持128字节到2KB的有效负载。
    - 创新的分区特性:最多支持8个完全独立的分区,逻辑上是独立的交换机,可在同一个设备内实现分区隔离和动态重配置。
    - 强大的直通内存访问(DMA)控制器:支持多达2个DMA上游端口,每个端口具有2个DMA通道,支持32位和64位内存传输,减少延迟,提高性能。
    - 优质的服务质量(QoS)支持:通过圆周排队和请求计量确保高效的数据流控制。

    应用案例和使用建议


    - 在服务器环境中,利用其高性能和多主机支持功能,可实现复杂的并行处理任务。
    - 在嵌入式系统中,可通过灵活的端口配置实现高效的资源分配,提升系统性能。
    - 在需要跨域通信的应用中,利用非透明桥接功能实现多个PCIe域之间的高效数据交换。

    兼容性和支持


    - 该产品符合PCI Express Base Specification 2.1标准,并支持L0s和L1 ASPM模式。
    - 支持与多种外部组件和系统的连接,包括热插拔控制和其他扩展接口。
    - 厂商提供了详细的文档和支持服务,有助于用户理解和应用产品的全部功能。

    常见问题与解决方案


    - 问题1:端口配置不正确导致的性能下降
    - 解决方法:检查配置文件,确认端口配置符合预期。
    - 问题2:高温环境下设备运行不稳定
    - 解决方法:安装冷却系统或调整设备的散热策略。

    总结和推荐


    综上所述,89HPES32NT24BG2 是一款高性能的PCIe Gen2系统互连交换机,具备多种独特功能,特别是在多主机和复杂网络环境下的表现尤为出色。由于其强大的QoS机制、先进的端口配置能力和优秀的兼容性,我们强烈推荐在高要求的数据中心和嵌入式系统中使用该产品。

89H32NT24BG2ZCHLGI参数

参数
长*宽*高 23mm*23mm*2.92mm
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

89H32NT24BG2ZCHLGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

89H32NT24BG2ZCHLGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS 89H32NT24BG2ZCHLGI 89H32NT24BG2ZCHLGI数据手册

89H32NT24BG2ZCHLGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ ¥ 1800
120+ ¥ 1770
180+ ¥ 1725
库存: 120
起订量: 60 增量: 60
交货地:
最小起订量为:60
合计: ¥ 108000
