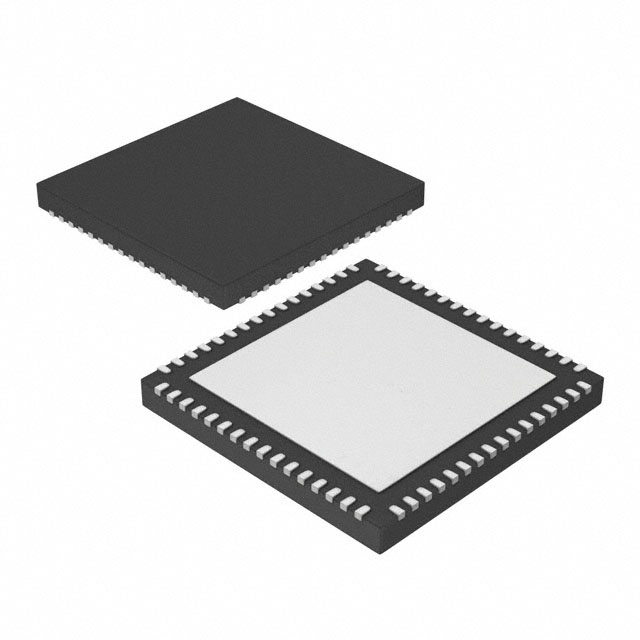

9ZX21501CKLF

产品分类: 锁相环
产品描述: 是 3.135V 3.465V 400MHz VFQFPN-64 贴片安装 9mm(长度)*900μm(高度)
供应商型号: 972-9ZX21501CKLF
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 锁相环 9ZX21501CKLF

9ZX21501CKLF概述


    产品简介


    IDT 9ZX21501C
    IDT公司推出的9ZX21501C是一款面向PCI-Express Gen3和QPI(QuickPath Interconnect)应用的15输出差分缓冲器。该产品基于Intel DB1900Z差分缓冲器,是其15输出版本。该产品兼容PCIe Gen1和Gen2,并且提供固定外部反馈以维持低漂移,特别适合对精确度要求高的QPI应用。在旁路模式下,该器件可以提供高达400MHz的输出频率。

    技术参数


    - 输出特征:
    - 15个0.7V电流模式差分HCSL输出对。

    - 关键规格:
    - 周期到周期抖动:小于50ps
    - 输出到输出偏差:小于65ps
    - 输入到输出延迟:固定为0ps
    - 输入到输出延迟变化:小于50ps
    - 相位抖动:PCIe Gen3 <1ps rms
    - 相位抖动:QPI 9.6GB/s <0.2ps rms

    - 电源管理:
    - 输入电压:GND-0.5V至VDD+0.5V
    - 存储温度范围:-65°C 至 150°C

    产品特点和优势


    - 固定反馈路径:确保0ps输入到输出延迟,提高了信号完整性。
    - 可选SMBus地址:9个可选SMBus地址,支持多个设备共享同一SMBus段。
    - 硬件控制输出:7个独立的OE#引脚,允许硬件控制输出状态。
    - PLL模式与旁路模式:PLL模式下可以去抖动输入时钟,旁路模式可直接传输信号,实现低延迟。
    - 频谱兼容性:跟踪输入时钟的频谱输入,有助于减少电磁干扰(EMI)。
    - 电源管理优化:支持低功耗模式,在未驱动状态下关闭输出,节省能源。

    应用案例和使用建议


    应用场景
    - ROMLEY平台:IDT 9ZX21501C被推荐用于ROMLEY平台的15输出PCIe Gen3/QPI缓冲器,提供了固定的反馈路径,以满足高精度需求。

    使用建议
    - 电源管理:在不需要所有输出的情况下,可以利用OE#引脚来禁用某些输出,从而节省功耗。
    - 电路设计:在设计时应注意遵循推荐的PCB布局和阻抗匹配要求,确保信号完整性和减少干扰。

    兼容性和支持


    - 兼容性:该器件支持多种输出模式和SMBus接口,便于与其他系统组件进行交互。
    - 技术支持:IDT公司提供详细的文档和支持服务,包括电路板设计指南和技术咨询,帮助客户顺利集成到设计中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何配置PLL模式? | 参考PLL模式读回表配置相应的寄存器。|
    | 如何控制输出使能? | 使用OE#引脚进行控制。 |
    | 如何设置正确的终端电阻? | 根据表中的推荐值,选择合适的阻值。 |

    总结和推荐


    IDT 9ZX21501C凭借其出色的性能、灵活的控制选项和广泛的兼容性,在高端数据中心和高性能计算领域表现出色。尤其适合那些需要低延迟、高精度信号处理的应用。对于需要高可靠性和低功耗的系统设计者来说,这款产品是一个值得考虑的选择。强烈推荐给需要高性能缓冲器解决方案的工程师。

9ZX21501CKLF参数

参数
最大输入频率 400MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
PLL-锁相环
长*宽*高 9mm(长度)*900μm(高度)
通用封装 VFQFPN-64
安装方式 贴片安装
零件状态 在售
包装方式 托盘
