9ZXL1951DNHGI8

产品分类: 锁相环
产品描述: 是 3.135V 3.465V 400MHz QFN-80 贴片安装,黏合安装
供应商型号: 9ZXL1951DNHGI8
供应商: 国内现货
标准整包数: 4000
RENESAS ELECTRONICS 锁相环 9ZXL1951DNHGI8

9ZXL1951DNHGI8概述


    产品简介


    IDT公司的9ZXL 2nd Generation非常高性能时钟缓冲器是专为PCIe Gen4和更高级别设计的解决方案。它提供高达19个输出通道,在6 mm x 6 mm的小巧封装内实现1到400 MHz的扇出缓冲模式。这款产品特别适用于服务器、网络、仪器仪表、存储、数据采集和加速卡等领域。

    技术参数


    - 型号: 9ZXL1951D
    - 输出: 19个
    - 封装尺寸: 6 mm x 6 mm
    - 工作频率范围: 1 MHz 至 400 MHz
    - 典型性能指标:
    - PCIe Gen4 ZDB模式下加性抖动:<185 fs
    - 12k-20M范围内的加性抖动(156.25 MHz时):<100 fs
    - 电源电压: 3.3 V
    - 工作温度范围: -40°C 至 +85°C
    - 噪声性能: <200 fs RMS(PCIe Gen4 ZDB模式)
    - 特性:
    - SMBus地址:多个
    - SMBus安全功能:部分型号具备
    - 高度可配置的PLL和控制逻辑

    产品特点和优势


    这款非常高性能的时钟缓冲器具有多项独特的功能,使其在市场上脱颖而出。其最显著的特点包括:
    - 多达19个输出通道,非常适合需要大量时钟信号的应用。
    - 在156.25 MHz下,12k-20M范围内加性抖动小于100 fs,确保了高精度的时钟信号。
    - 可直接驱动85W负载,消除了大量外部电阻,从而简化了PCB设计。
    - 集成的SMBus地址和安全特性,为系统提供了更高的安全性。
    - 支持LP-HCSL输出,确保信号完整性。

    应用案例和使用建议


    应用案例
    9ZXL1951D广泛应用于高性能计算和数据中心。例如,在一个典型的服务器环境中,此芯片可以用来同步多个处理器核心,确保高效率的数据传输和处理。此外,在网络交换机和路由器中,它可以用于确保各个网络端口之间时钟信号的一致性。
    使用建议
    - 负载驱动: 直接驱动85W负载可减少外部电阻,简化电路板设计。如果需要驱动更多负载,可考虑采用多级缓冲设计。
    - 热管理: 尽管工作温度范围较宽,但建议在高温环境下采取散热措施,以保持长期稳定性。
    - 时钟分配: 考虑到对时钟信号的精确需求,建议合理规划时钟树结构,避免信号路径过长导致的延时。

    兼容性和支持


    该产品与多种标准兼容,如PCIe Gen4和Gen5。支持SMBus通信协议,允许通过I2C总线进行配置和监控。制造商IDT提供了全面的技术支持和文档,帮助客户快速上手并解决潜在问题。

    常见问题与解决方案


    1. 问题: 设备启动后无法正常工作。
    - 解决方案: 检查电源电压是否正确,确保所有连接都牢固。查看SMBus地址设置是否正确,确认软件配置无误。
    2. 问题: 输出信号出现不稳定现象。
    - 解决方案: 检查时钟分配树的设计,确保信号路径的长度一致。检查负载是否匹配输出阻抗,确保没有过大的负载影响信号质量。

    总结和推荐


    9ZXL1951D是一款非常优秀的PCIe Gen4/Gen5时钟缓冲器,适用于高性能计算和数据中心应用。其高集成度和卓越的性能表现使其在市场上具备很强的竞争优势。综上所述,强烈推荐使用此产品,特别是在需要高性能时钟同步的应用场景中。

9ZXL1951DNHGI8参数

参数
最大输入频率 400MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
PLL-锁相环

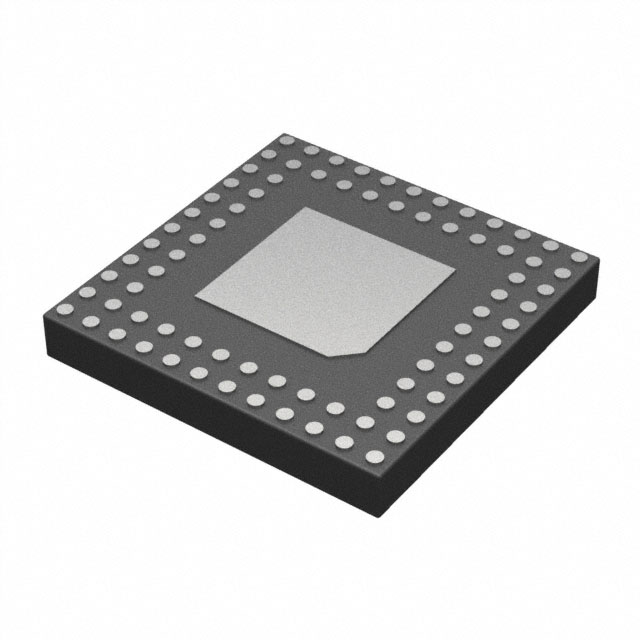

80-VFQFN Dual Rows,Exposed Pad
通用封装 QFN-80
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

9ZXL1951DNHGI8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9ZXL1951DNHGI8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 9ZXL1951DNHGI8 9ZXL1951DNHGI8数据手册

9ZXL1951DNHGI8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 72.3286
8000+ ¥ 71.1429
12000+ ¥ 69.9571
16000+ ¥ 68.7714
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 289314.4
