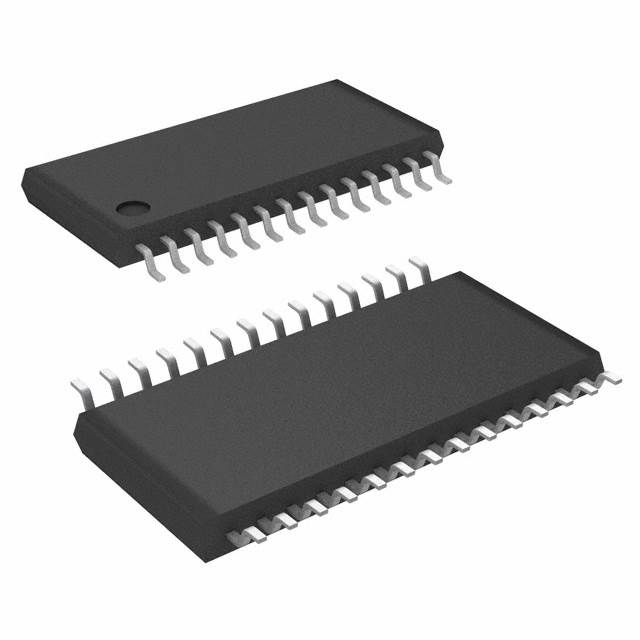

9DB106BGLF

产品分类: 时钟缓存器
产品描述: 瑞萨电子 时钟缓冲器, 每芯片5元件, 28引脚, TSSOP封装
供应商型号: 2637981
供应商: 海外现货
标准整包数: 2
RENESAS ELECTRONICS 时钟缓存器 9DB106BGLF

9DB106BGLF概述


    产品简介


    IDT® Six Output Differential Buffer for PCIe Gen 2(9DB106)
    IDT® 9DB106是一款六输出差分缓冲器,专为PCI Express Gen 2设计。它主要用于提高系统的时钟信号质量和稳定性,适用于数据中心、服务器、存储系统和网络设备等多种应用场合。此缓冲器可以驱动多个输出对,每个输出对都能提供稳定的时钟信号,适用于高速数据传输和同步需求。

    技术参数


    基本参数
    - 供电电压:3.3V(范围:3.05V至3.55V)
    - 输入/输出电平:0.7V电流模式差分输出
    - 频率范围:PCIe Gen 1:80MHz至105MHz;PCIe Gen 2:100MHz至105MHz
    - 工作温度范围:工业级(-40°C至85°C)
    性能参数
    - 输出阻抗:3000Ω
    - 输出高电压:660mV至850mV
    - 输出低电压:-150mV至150mV
    - 最大输出电压摆幅:1150mV
    - 最小输出电压:-300mV
    - 跨越电压(绝对值):250mV至550mV
    - 时钟周期抖动:<50ps
    - 输出到输出时序偏移:<50ps
    电气特性
    - 输入电压:VIL(输入低电压):0V至0.8V
    - 输入电流:IIH(输入高电流):-5μA至5μA
    - 输出频率:最大105MHz

    产品特点和优势


    - 零延迟缓冲:9DB106能够支持PCIe Gen1和Gen2的时钟要求,同时减少输入时钟上的抖动。
    - 可选PLL带宽:通过SMBus接口可以控制PLL带宽和旁路选项,有助于最大化系统性能,尤其是在无扩展频谱时钟的应用中。
    - 低EMI:支持扩展频谱功能,有效降低电磁干扰。
    - Express Card兼容性:支持PCIe Gen 2,带有CLKREQ#引脚,适合Express Card应用。
    - SMBus接口:用于配置PLL带宽和其他控制选项,同时支持禁用未使用的输出以节省功率。

    应用案例和使用建议


    推荐应用
    - 数据中心:用于提高存储和网络设备的时钟稳定性和质量。
    - 服务器和存储系统:保证多通道数据传输时的时钟同步。
    - 网络设备:确保网络设备内部通信时的时钟信号稳定。
    使用建议
    - 在设计时应注意电路板布局,确保正确的布线长度和阻抗匹配。
    - 例如,参考手册中的推荐布局,以确保最佳的信号完整性和时钟质量。
    - 使用33Ω和49.9Ω的电阻来确保输出阻抗匹配和适当的电流模式操作。

    兼容性和支持


    兼容性
    - 与IDT的CK410/CK505主时钟发生器兼容,实现无缝集成。
    - 与Express Card规范兼容,支持多种主板测试模式。
    支持
    - 厂商提供详尽的技术文档和支持服务,包括用户手册、应用指南和常见问题解答。
    - 客户技术支持可通过官方网站或电话获得,确保快速解决问题。

    常见问题与解决方案


    问题1:如何正确设置PLL带宽?
    - 解决方案:通过SMBus接口设置PLL带宽。默认设置为“低带宽”,可以通过写入控制寄存器来切换到“高带宽”模式。
    问题2:如何识别输出是否启用?
    - 解决方案:查看相应的输出控制寄存器。如果输出被禁用,则相应的位将设置为“1”。
    问题3:如何检查时钟抖动?
    - 解决方案:使用示波器进行测量,并参考技术手册中的标准值。

    总结和推荐



    总结


    IDT® 9DB106是一款高性能、高可靠性的六输出差分缓冲器,特别适合于PCIe Gen 2环境下的高速数据传输应用。其零延迟特性和强大的抗抖动能力使其在需要高时钟精度的环境中表现出色。
    推荐
    鉴于其出色的性能和广泛应用,强烈推荐用于需要高速数据传输和严格时钟同步的应用场合。对于寻求高性能时钟解决方案的设计工程师而言,IDT® 9DB106无疑是一个值得选择的产品。

9DB106BGLF参数

参数
最小工作供电电压 3.135V
最大工作供电电压 3.465V
最大输入频率 105MHz
输入信号类型 差分
差分 - 输入:输出
输出数量 6
输出信号类型 差分
电路数 1
最大传播延迟时间 0.15ns
长*宽*高 9.7mm*4.4mm*1.1mm
通用封装 TSSOP-28
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
