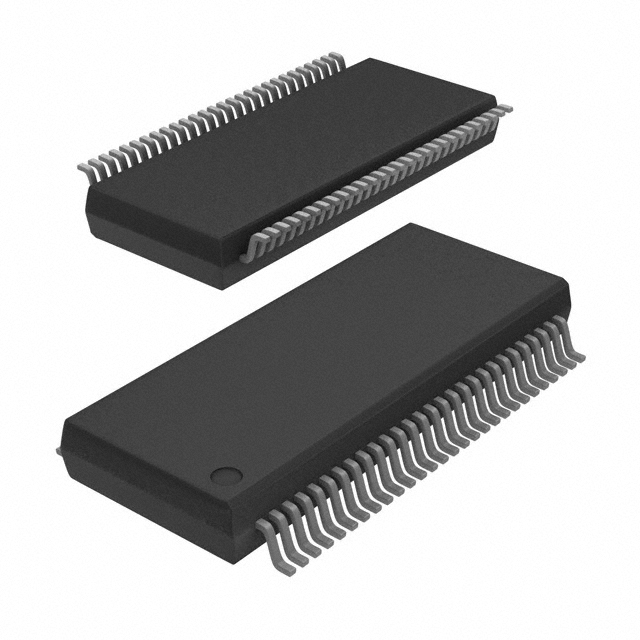

82V3001APVG8

产品分类: 锁相环
产品描述: 是 3V 3.6V 32.768MHz SSOP-56 贴片安装,黏合安装 7.5mm(宽度)
供应商型号: 82V3001APVG8-ND
供应商: Digi-Key
标准整包数: 1000
RENESAS ELECTRONICS 锁相环 82V3001APVG8

82V3001APVG8概述

    # IDT82V3001A WAN PLL 技术手册解析

    产品简介


    基本介绍
    IDT82V3001A 是一款带有单参考输入的广域网锁相环(WAN PLL)芯片,适用于多种通信接口和协议,如 T1 和 E1 系统的同步和定时控制。它能够生成与输入参考信号(8 kHz、1.544 MHz 或 2.048 MHz)锁定的系统时钟和帧脉冲信号,广泛应用于接入交换机、无线基站控制器、ATM 边缘交换机等领域。
    主要功能
    - 支持 AT&T TR62411 和 Telcordia GR-1244-CORE 的 Stratum 4 Enhanced 和 Stratum 4 定时规范。
    - 支持 ETSI ETS 300 011、TBR 4、TBR 12 和 TBR 13 的 E1 接口定时规范。
    - 提供八种时钟信号(C1.5o、C3o、C2o、C4o、C6o、C8o、C16o 和 C32o),以及六种帧脉冲信号(F0o、F8o、F16o、F32o、RSP 和 TSP)。
    - 内置数字相位锁定环路(DPLL),支持正常模式、快速锁定模式、保持模式和自由运行模式切换。
    应用领域
    IDT82V3001A 主要用于电信设备,如接入交换机、路由器、无线基站控制器和集成接入设备(IAD)。此外,它还可以作为同步传输总线(ST-BUS)的时钟和帧脉冲源。

    技术参数


    以下是 IDT82V3001A 的关键技术参数:
    | 参数 | 描述 |

    | 工作电压 | 3.3V 数字供电,5V 宽容输入 |
    | 输入参考频率 | 支持 8 kHz、1.544 MHz 和 2.048 MHz |
    | 输出时钟信号种类 | C1.5o、C3o、C2o、C4o、C6o、C8o、C16o、C32o |
    | 输出帧脉冲信号种类 | F0o、F8o、F16o、F32o、RSP、TSP |
    | 频率准确性 | ±0.025 ppm |
    | 相位斜坡 | 5 ns/125 µs |
    | 最大时间间隔误差(MTIE) | 600 ns |
    | JTAG 边界扫描支持 | 支持 |
    该芯片符合多种行业标准,如 AT&T TR62411、Telcordia GR-1244-CORE 和 ETSI ETS 300 011。

    产品特点和优势


    独特功能
    1. 高精度锁相环:支持超低漂移和高稳定性时钟信号生成。
    2. 多工作模式:提供正常模式、快速锁定模式、保持模式和自由运行模式,适用于不同应用场景。
    3. 高兼容性:可无缝适应多种国际电信标准,如 AT&T、Telcordia 和 ETSI。
    4. 内置 TIE 控制块:支持时间间隔误差修正,提升系统稳定性。
    市场竞争力
    IDT82V3001A 在时钟和帧信号生成方面具有极高的精确性和可靠性,适用于高端通信设备。其紧凑的设计和易于集成的特点使其成为市场上同类产品的佼佼者。

    应用案例和使用建议


    应用案例
    IDT82V3001A 被广泛应用于 T1/E1 传输系统的同步和定时控制。例如,在一个接入交换机中,它为多个通信链路提供稳定的时钟信号,确保数据传输的可靠性。
    使用建议
    1. 快速锁定模式:在启动时使用快速锁定模式可以显著减少锁相时间,提高系统响应速度。
    2. 电源管理:确保所有 VSS 和 VDD 引脚正确接地和连接到电源,避免电源噪声对性能的影响。
    3. 校准测试:在使用前进行必要的校准测试,以确保输出信号符合标准要求。

    兼容性和支持


    兼容性
    IDT82V3001A 可与多种通信设备和模块兼容,包括接入路由器、无线基站控制器和线路卡。其 JTAG 边界扫描功能便于调试和维护。
    厂商支持
    Integrated Device Technology, Inc. 提供全面的技术支持和维护服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 锁相环无法锁定 | 检查输入参考信号是否稳定,尝试重新设置频率选择引脚。 |
    | 输出信号不稳定 | 检查电源滤波电路是否完善,确保引脚正确连接。 |
    | 设备无法进入保持模式 | 检查 MODEsel 引脚配置是否正确。 |

    总结和推荐


    综合评估
    IDT82V3001A 是一款高度可靠且功能强大的 WAN PLL 芯片,适用于电信领域的多种应用场景。其卓越的性能、丰富的功能和广泛的兼容性使其在市场上占据重要地位。
    推荐使用
    对于需要高精度时钟和帧脉冲信号生成的通信设备,IDT82V3001A 是理想的选择。无论是 T1/E1 系统还是无线基站控制器,该芯片都能提供卓越的性能表现。
    通过本文的解析,相信您对该芯片的功能和优势有了更深入的理解。如果您正在寻找一款高性能的 WAN PLL 芯片,IDT82V3001A 将是您的最佳选择之一。

82V3001APVG8参数

参数
PLL-锁相环
最大输入频率 32.768MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
长*宽*高 7.5mm(宽度)
通用封装 SSOP-56
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

82V3001APVG8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

82V3001APVG8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 82V3001APVG8 82V3001APVG8数据手册

82V3001APVG8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 22.2443 ¥ 186.1572
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
