621SCMGI8

产品分类: 时钟缓存器
产品描述: 1.71V 3.465V 200MHz VFQFN-8 贴片安装,黏合安装
供应商型号: TMT-621SCMGI8
供应商: 海外现货
标准整包数: 4000

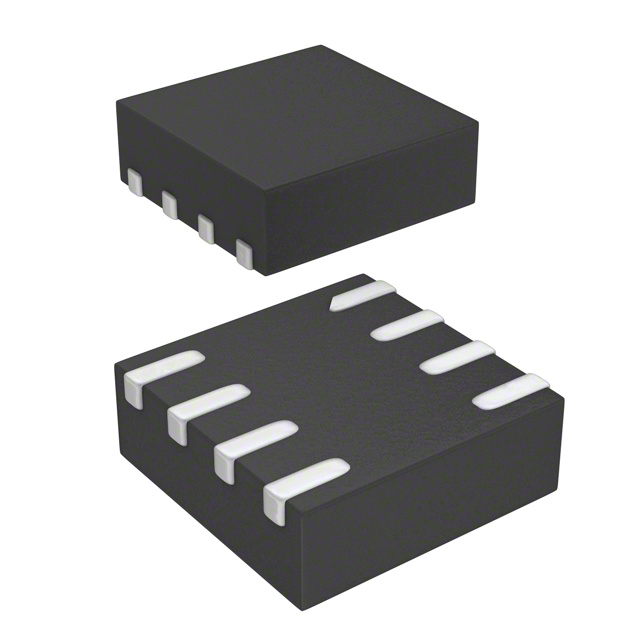

RENESAS ELECTRONICS 时钟缓存器 621SCMGI8

621SCMGI8概述

    621S Low Skew 1 to 4 Clock Buffer 技术手册

    1. 产品简介


    621S低歪斜1到4输出时钟缓冲器是一款低成本、高性能的单输入到四输出时钟缓冲器,由Integrated Device Technology(IDT)生产。它具有出色的附加相位抖动性能(小于50飞秒),非常适合用于网络时钟同步等领域。IDT提供多种非PLL和PLL基础的低歪斜输出设备及零延迟缓冲器,适用于各种时钟同步需求。

    2. 技术参数


    - 供电电压: 1.8V至3.3V
    - 频率范围: 输入/输出时钟频率高达200MHz
    - 电源电流:
    - VDD = 1.8V时: 13mA(空载,135MHz)
    - VDD = 2.5V时: 18mA(空载,135MHz)
    - VDD = 3.3V时: 22mA(空载,135MHz)
    - 相位抖动:
    - 加性相位抖动RMS: 50飞秒
    - 延迟时间:
    - 延迟时间典型值: 1.5ns至4ns(135MHz)
    - 输出偏斜: 最大65皮秒
    - 启动时间: 2ms
    - 阻抗: 17欧姆
    - 工作温度范围: -40°C至+105°C

    3. 产品特点和优势


    621S的主要特点和优势如下:
    - 极低的附加相位抖动: RMS值小于50飞秒,确保信号传输的高精度。
    - 低歪斜输出: 输出偏斜最大为65皮秒,确保多路输出的一致性。
    - 低功耗: 采用先进的低功耗CMOS工艺,确保长时间运行的稳定性和效率。
    - 宽泛的工作电压范围: 可以在1.8V至3.3V之间灵活选择供电电压。
    - 输出使能模式: 支持三态输出,增强系统设计的灵活性。
    这些特点使得621S在各种高性能应用中表现出色,特别是在网络通信和数据中心等领域。

    4. 应用案例和使用建议


    621S广泛应用于网络通信、数据中心和工业自动化等领域,作为关键时钟同步组件。例如,在网络交换机中,它可以用于确保各个节点之间的时钟同步,从而提高数据传输的可靠性和效率。
    使用建议:
    - 在电路板布局时,将0.01μF的去耦电容放置在靠近器件的位置,以保证电源稳定。
    - 如果信号线长度超过1英寸,可以考虑增加33Ω的串联电阻,以减小信号反射的影响。
    - 注意选择合适的封装形式(8-pin SOIC或8-pin DFN),根据具体的应用环境和设计要求进行选型。

    5. 兼容性和支持


    - 封装兼容性: 提供8-pin SOIC和8-pin DFN两种封装,满足不同设计需求。
    - 技术支持: IDT提供全面的技术支持,包括详细的文档、在线技术支持和专业的技术支持团队,帮助客户解决在使用过程中遇到的问题。

    6. 常见问题与解决方案


    问题1: 如何确定正确的供电电压?
    解决方案: 确保供电电压在1.8V至3.3V范围内,并遵循推荐的使用条件。
    问题2: 信号线过长导致信号反射怎么办?
    解决方案: 在每个输出端添加33Ω的串联电阻,确保信号传输的质量。

    7. 总结和推荐


    综上所述,621S低歪斜1到4输出时钟缓冲器凭借其优秀的性能和广泛的应用范围,在高性能时钟同步领域表现卓越。其低功耗、高可靠性等特点使其成为众多应用的理想选择。强烈推荐在需要高性能时钟同步的应用中使用此产品。

621SCMGI8参数

参数
最小工作供电电压 1.71V
最大工作供电电压 3.465V
最大输入频率 200MHz
最大传播延迟时间 -
电路数 1
输出数量 -
输入信号类型 -
差分 - 输入:输出
输出信号类型 -
8-UFDFN
通用封装 VFQFN-8
安装方式 贴片安装,黏合安装
包装方式 卷带包装

621SCMGI8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

621SCMGI8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 621SCMGI8 621SCMGI8数据手册

621SCMGI8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 1.3524 ¥ 11.4278
库存: 50000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 45711.2
