525-01RLF

产品分类: 锁相环
产品描述: 带旁路 3V 5.5V 160MHz QSOP-28 贴片安装 9.9mm*3.9mm*1.75mm
供应商型号:
供应商:
标准整包数: 0

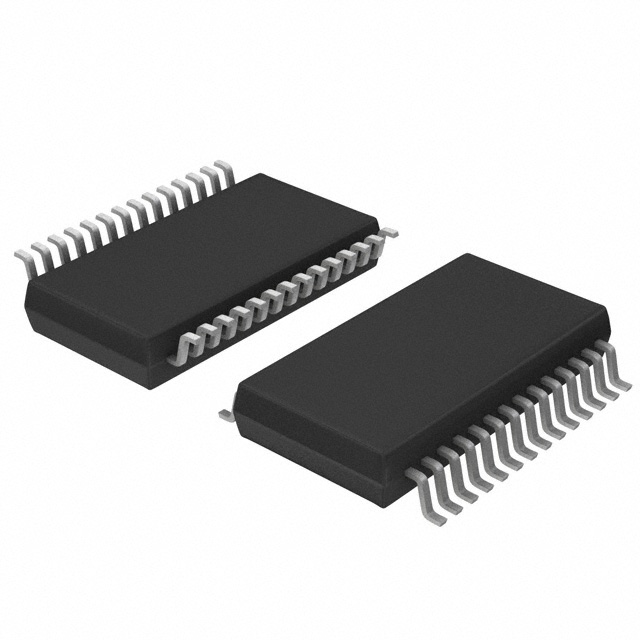

RENESAS ELECTRONICS 锁相环 525-01RLF

525-01RLF概述


    产品简介


    ICS525-01/02 用户可配置时钟
    ICS525-01/02 是一款灵活的用户可配置时钟芯片,可用于生成高质量、高精度、高频输出时钟信号。它可通过简单的硬件设置(通过接地或浮空选择引脚)来配置,无需微控制器或编程器即可设定所需的频率。通过使用相位锁定环(PLL)技术,该芯片可以从标准的基频晶体输入产生高达250MHz的输出时钟。它还可以从给定的输入时钟产生高精度的输出时钟,并保持两者频率锁定在一起。适用于需要生成高质量时钟信号的各种应用场合。

    技术参数


    - 封装:28针SSOP(150密耳体)或28针VFQFPN(4x4毫米体)
    - 温度范围:
    - 商业版本:0°C到+70°C
    - 工业版本:-40°C到+85°C
    - 供电电压:3.0V至5.5V
    - 参考输入频率:
    - 晶体输入:5MHz至27MHz
    - 时钟输入:2MHz至50MHz
    - 输出时钟频率范围:
    - 525-01:3MHz至140MHz(商业),3MHz至100MHz(工业)
    - 525-02:5MHz至200MHz(商业),5MHz至133MHz(工业)
    - 输出时钟上升时间:≤1ns
    - 输出时钟下降时间:≤1ns
    - 输出时钟占空比:45%到55%
    - 绝对最大额定值:
    - 供电电压:7V
    - 输入和输出电压:-0.5V至VDD+0.5V
    - 焊接温度:最大260°C(10秒)

    产品特点和优势


    - 高灵活性:无需微控制器或软件即可通过简单的硬件设置配置所需的输出频率。
    - 高精度:通过PLL技术,可以生成高精度的输出时钟信号。
    - 低抖动:非常低的输出时钟抖动,有助于提高系统的稳定性和可靠性。
    - 宽泛的工作频率范围:可生成从几兆赫兹到几百兆赫兹的时钟信号。
    - 适用性强:适用于广泛的商业和工业应用,如通信设备、消费电子产品、工业自动化系统等。
    - 简化设计:内置拉高电阻器,简化了外部电路设计,使得用户能够快速搭建可靠的时钟生成系统。

    应用案例和使用建议


    典型应用:ICS525-01/02常用于高速通信设备、计算机外围设备、视频处理系统等领域,为系统提供稳定的时钟信号。为了确保最佳性能,建议在使用过程中注意以下几点:
    - 正确配置输入:根据所需的应用频率,正确配置分频器设置。
    - 合适的晶体选择:使用负载电容适配的晶体,确保输出频率的准确性。
    - 电源稳定性:确保电源稳定,避免电源波动导致时钟信号不稳定。
    - 外部去耦电容:在每个VDD和GND之间放置两个0.01µF的去耦电容,以减少噪声干扰。

    兼容性和支持


    - 兼容性:ICS525-01/02可以与标准的晶体或输入时钟信号兼容。如果需要更灵活的控制接口,可以考虑使用50x系列零件。
    - 支持服务:瑞萨电子提供了详尽的技术支持文档和在线计算器,帮助用户快速设置并解决问题。此外,瑞萨还提供了详尽的数据手册和参考设计,便于用户进行设计验证和优化。

    常见问题与解决方案


    - Q:如何确定输出频率?
    - A:用户可以通过配置分频器寄存器来设定所需的输出频率。利用制造商提供的在线计算器,可以轻松计算出正确的寄存器设置。

    - Q:如何连接晶体负载电容?
    - A:对于特定频率的应用,可以在晶体管脚X1和X2之间连接外接晶体电容。具体计算方法见手册中的公式。
    - Q:如何实现电源管理?
    - A:使用内部设置的低功耗模式,在不使用时降低功耗,同时在需要时快速恢复正常工作状态。

    总结和推荐


    综上所述,ICS525-01/02是一款高度灵活且易于配置的时钟生成芯片。它具备广泛的工作频率范围、低抖动以及高精度的输出信号,特别适合于需要高精度时钟的各类应用场合。无论是商业还是工业应用,都能表现出色。因此,强烈推荐使用ICS525-01/02作为高性能时钟信号源。对于需要进一步技术支持或详细应用指南的用户,可访问瑞萨电子官网获取更多资料和支持。

525-01RLF参数

参数
最大输入频率 160MHz
最大工作供电电压 5.5V
最小工作供电电压 3V
PLL-锁相环 带旁路
长*宽*高 9.9mm*3.9mm*1.75mm
通用封装 QSOP-28
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 管装

525-01RLF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

525-01RLF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 525-01RLF 525-01RLF数据手册

525-01RLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
