82P33731ABAG

产品分类: 锁相环
产品描述: 是 650MHz CABGA-144 贴片安装
供应商型号: 800-4134-ND
供应商: Digi-Key
标准整包数: 1

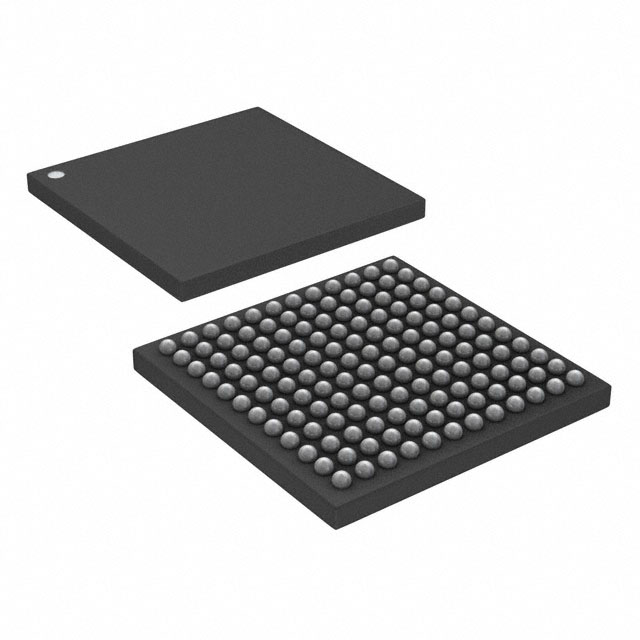

RENESAS ELECTRONICS 锁相环 82P33731ABAG

82P33731ABAG概述

    82P33731 Synchronous Equipment Timing Source 技术手册

    产品简介


    82P33731 是一款由Integrated Device Technology, Inc. 设计的同步设备定时源(SETS),专门用于10G、40G和100G同步以太网(SyncE)。该器件按照ITU-T G.8264和G.8262标准提供了时钟管理和生成工具,能够直接同步多种以太网接口和电信接口,如CPRI/OBSAI、SONET/SDH和PDH接口。其主要应用于接入路由器、边缘路由器、核心路由器、多业务接入平台等领域。

    技术参数


    - 主要功能:
    - 生成符合ITU-T G.8262和G.813标准的同步以太网时钟
    - 执行速率转换,支持同步接口
    - 低抖动时钟输出,适合高精度应用
    - 多种参考输入,支持广泛频率范围
    - 支持的电气特性:
    - 输入:复合时钟输入(IN1和IN2),差分参考输入(IN3至IN8),单端参考输入(IN9至IN14)
    - 输出:差分输出(OUT3至OUT6和OUT11至OUT12),单端输出(OUT1、OUT2、OUT7、OUT9和OUT10)
    - 工作环境:
    - 参考信号频率范围:1 PPS到650 MHz
    - 系统时钟频率范围:10 MHz至30.72 MHz
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    - 多功能参考输入:接受多种类型的参考输入,支持1 PPS到650 MHz的频率范围。
    - 高精度时钟输出:通过APLL1、APLL2和APLL3生成低抖动时钟。
    - 灵活配置:可通过外部EEPROM配置,支持不同模式操作。
    - 适应性强:自动选择最佳参考信号,确保系统稳定运行。
    - 广泛的频率覆盖:支持多种协议,适用于多种网络架构。

    应用案例和使用建议


    - 应用案例:
    - 用于Access路由器、边缘路由器和核心路由器。
    - 在PON OLT和LTE eNodeB中提供稳定的时钟参考。
    - 用于ITU-T G.8264、G.8262和G.813标准的应用场合。
    - 使用建议:
    - 在配置系统时,优先选择稳定性高的参考输入。
    - 考虑使用低带宽模式来提高系统的稳定性。
    - 定期监测输入信号质量,确保时钟源的可靠性。

    兼容性和支持


    - 兼容性:82P33731 支持多种标准协议,可与其他网络设备无缝对接。
    - 支持:提供详细的文档和技术支持,可通过I2C接口进行配置和监控。

    常见问题与解决方案


    - 问题1:输入信号丢失(Loss of Signal)。
    - 解决方案:检查输入连接是否松动,重新连接信号线。

    - 问题2:输出时钟不稳定。
    - 解决方案:检查系统时钟频率和稳定性,必要时更换系统时钟。

    总结和推荐


    综上所述,82P33731是一款高性能的同步设备定时源,具备多种功能和灵活的配置选项。其广泛的应用范围和高可靠性使其成为现代网络通信系统的重要组成部分。推荐在需要高精度时钟管理和生成的环境中使用此器件。

82P33731ABAG参数

参数
最大工作供电电压 -
最小工作供电电压 -
PLL-锁相环
最大输入频率 650MHz
144-LBGA
通用封装 CABGA-144
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘

82P33731ABAG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

82P33731ABAG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 82P33731ABAG 82P33731ABAG数据手册

82P33731ABAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 50.9808 ¥ 430.7878
10+ $ 41.8257 ¥ 353.427
160+ $ 36.376 ¥ 307.3774
库存: 160
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 430.78
